| Značka | Vorel |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRE |
| Maximálne zaťaženie | 10 t |
| Pracovný tlak | 620 bar |
| Zdvih piestu ovládača | 150 mm |
| Veľkosť pripojovacieho závitu | 13/16-20 UNEF |
| omša | 35.4 kg |
| Počet kusov v sade | 15 |
| Nastavte obsah | hydraulické čerpadlo, aktuátor, rozšírenie x4, rozťahovacie čeľuste, okrúhly uzáver, plochý uzáver, hák ovládača, piestový hák, štrbinový nástavec, Čiapka typu V, gumená čiapočka, samec konektor |
| Symbol | 80412 |

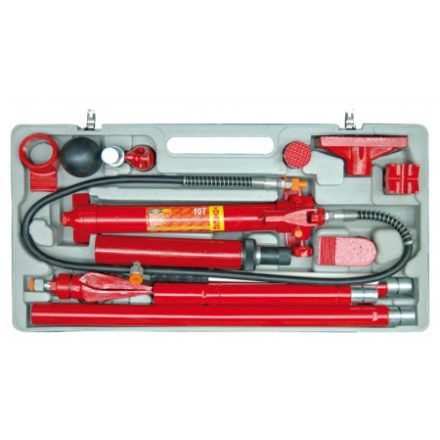

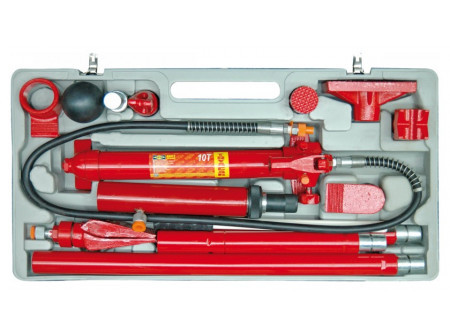

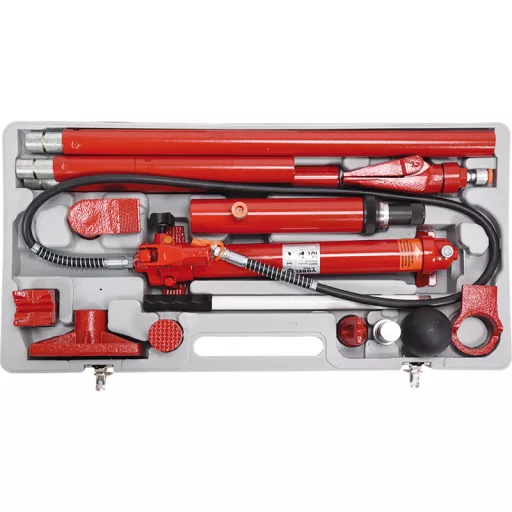

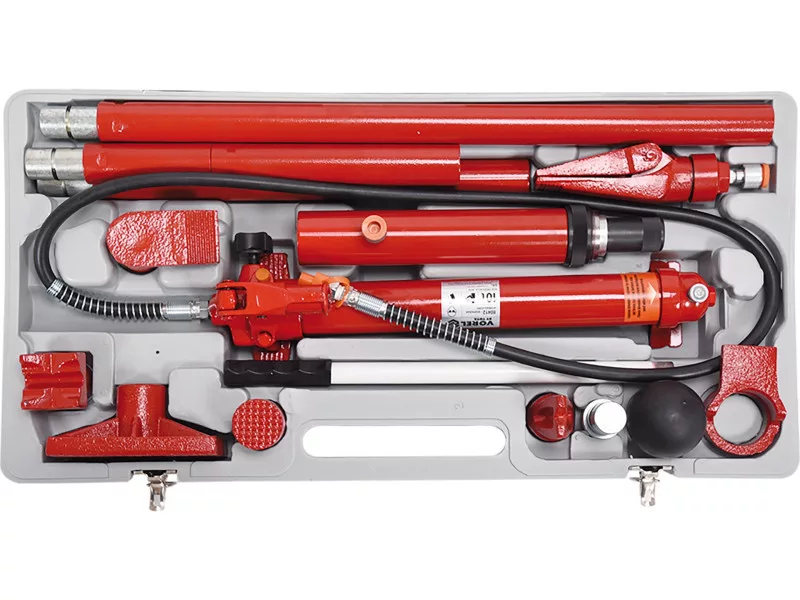

10t hydraulický rozmetávač plastový box
Hydraulický rozmetávač je určený na prácu v dielni a možno ho použiť na montážne a plechárske práce, na práce vyžadujúce značné statické sily.
Zariadenie je určené na:
- zdvíhanie
- naťahovanie
- rozprestieranie
- ohýbanie
- rovnanie
- ťahanie
Technické údaje:
- Súprava umiestnená v prepravnom kufríku
- hmotnosť [kg] - 35,4
- pracovný tlak [bar] - 620
- veľkosť pripojovacieho závitu ["] - 13/16-20 UNEF
- maximálne zaťaženie [tis. kg] - 10
- zdvih piestu [mm] - 150
Montáž a používanie hydraulického systému:
- Pripojte hadicu čerpadla k prípojke valca naskrutkovaním matice prípojky na závit. Uistite sa, že je matica správne utiahnutá
- Uzavrite vypúšťací ventil jeho otočením v smere hodinových ručičiek
- Vytvorte tlak v čerpadle pohybom páky čerpadla nahor a nadol. Po niekoľkých pohyboch začne valec pracovať
- Ak chcete uvoľniť tlak v čerpadle, otočte ventil proti smeru hodinových ručičiek
- Po otvorení vypúšťacieho ventilu sa pohon automaticky začne vracať do svojej pokojovej polohy. Nerozoberajte hydraulický systém pod tlakom.
- Čerpadlo sa môže používať v akejkoľvek polohe, vertikálnej aj horizontálnej. Vo vertikálnej polohe čerpadla musí koniec s hadicou vždy smerovať nadol
Kontrola hladiny oleja:
- Ak chcete skontrolovať hladinu oleja v čerpadle, umiestnite čerpadlo do vertikálnej polohy s koncom hadice smerujúcim nadol.
- otvorte vypúšťací ventil
- odskrutkujte odvzdušňovací ventil, vyberte tyč na kontrolu hladiny oleja a odčítajte hladinu oleja
- v prípade potreby upravte hladinu oleja tak, aby olej pokrýval celú rovnú plochu meradla
Jednotka bola vo výrobe naplnená hydraulickým olejom.
Používajte len správny typ oleja.
Odporúča sa používať hydraulický olej HYDROL so symbolom L-HL-46.
Odvzdušnenie čerpadla:
- Ak chcete odvzdušniť hydraulický systém čerpadla, umiestnite čerpadlo do zvislej polohy hadicou smerom nadol.
- otvorte vypúšťací ventil
- otvorte odvzdušňovací ventil a odstráňte tyčku indikátora hladiny oleja
- vykonajte niekoľko úplných pohybov pákou čerpadla
- zatvorte vypúšťací ventil, nainštalujte indikátor hladiny oleja a zatvorte vypúšťací ventil
