| Značka | Vorel |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRF |
| meranie striedavého napätia | 0-1000 V a.c. |
| Meranie jednosmerného napätia | 0-750 V d.c. |
| Striedavý prúd | 0-20 A |
| Jednosmerný prúd | 0-20 A |
| Meranie odporu | 0-200 MΩ |
| Meranie kapacity | 0-200 µF |
| Pomiar hFe tranzystora | PNP, NPN |
| Skúška kontinuity obvodu | 0-100 Ω |
| Test diód | áno |
| Zadržanie údajov | áno |
| Materiál | ABS |
| Rozsah zobrazenia | 1999 |
| Nastaviteľný displej | áno |
| Zvukový signál | áno |
| Automatické vypnutie | 15 min |
| Napájanie | batéria |
| Typ akumulátora | 9V; 6F22 |
| Aplikácia | elektrický |
| Symbol | 81775 |

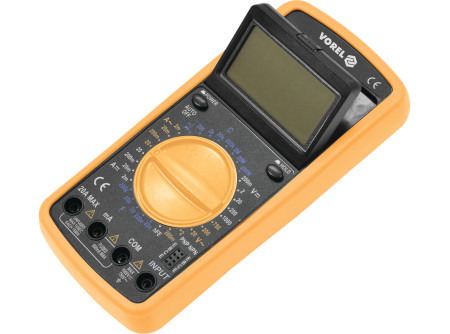

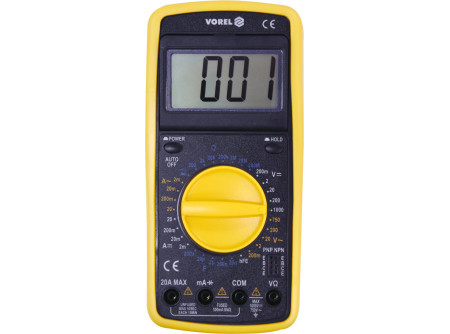

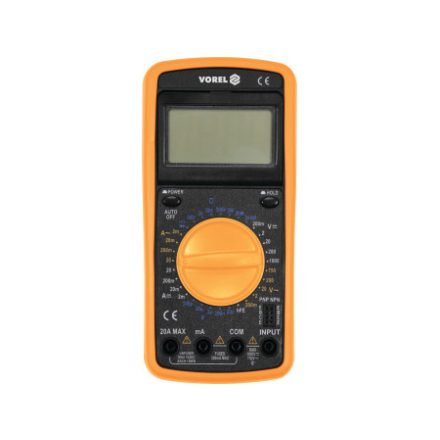

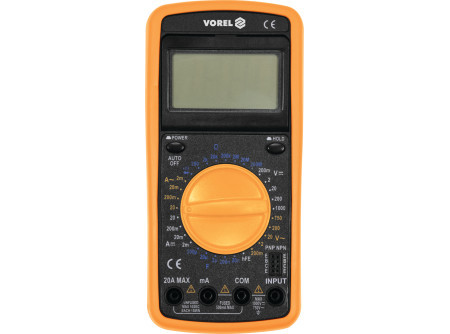

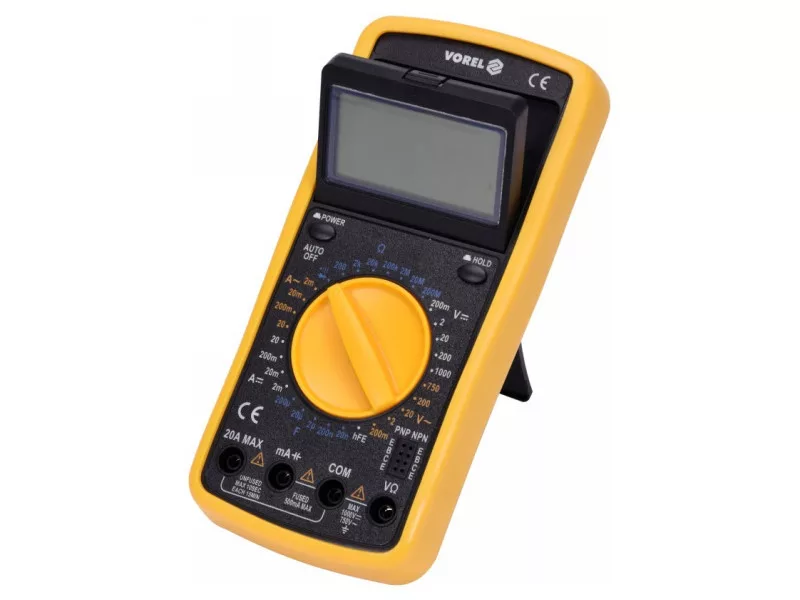

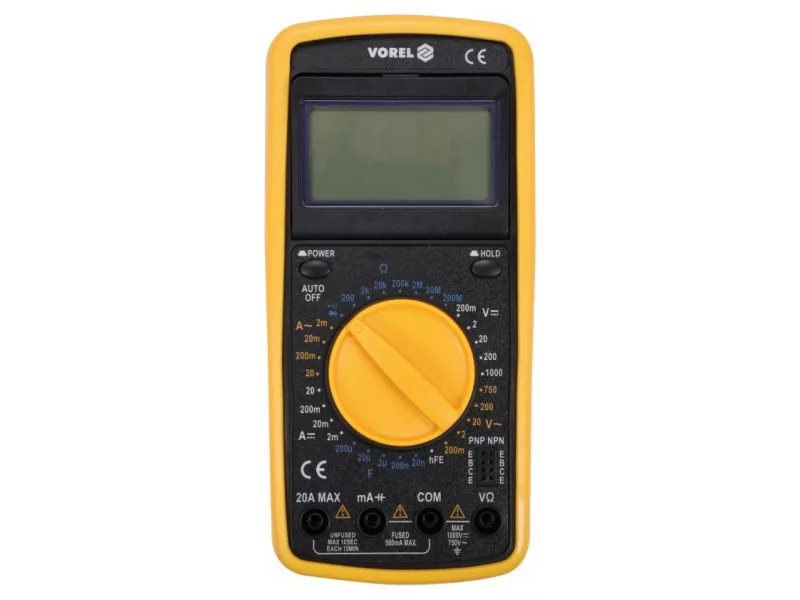

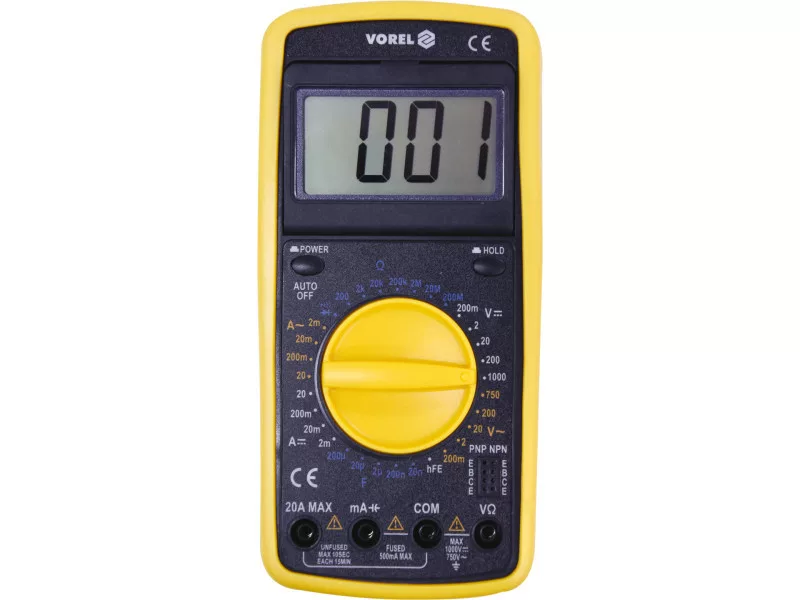

Univerzálny merací prístroj 81775 s manuálnym rozsahom pre každé meranie umožňuje vykonávať základné a pokročilé elektrické merania. Displej LCD je umiestnený v rámčeku s nastaviteľným uhlom a možno ho umiestniť do vhodnej pracovnej polohy.
Základné merania:
- Meranie striedavého napätia: 0-750 V
- Meranie jednosmerného napätia: 0-1000 V
- meranie striedavého prúdu: STRIEDAVÝ PRÚD 0-20 A
- Meranie jednosmerného prúdu: 0-20 A: JEDNOSMERNÝ PRÚD
- meranie odporu: 0-200 MΩ
- test diód:IF 1 mA,UR 1,5 V
- test spojitosti obvodu: 0-100 Ω
Ďalšie merania:
- meranie kondenzátorov: 0-200 μF
- test hFe tranzistora: 0-1000, zabudovaná meracia zásuvka
Presnosť merania:
Príklad určenia presnosti pre meranie striedavého napätia. Výpočet výsledku merania: 235 V
- Presnosť merania meracieho prístroja 81775 pre tento rozsah je: ±(1,2 % + 5), rozlíšenie 1 V
- Výpočet vzorca chyby merania: (výsledok merania x 1,2 %) + 5 x rozlíšenie
- výpočet: (235 x 1,2 %) + 5 x 1 = 2,82 + 5 = 7,82 V
Výsledok vrátane chyby merania pre indikáciu 235 V = 235 ± 7,82 V*
- Výsledok vrátane chyby merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,146 V
- Výsledok vrátane chyby merania pre indikáciu merania striedavého prúdu: 8 A = 8 ± 0,3 A*
Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v návode na obsluhu.
*Merací prístroj 81775 nemá funkciu merania skutočnej efektívnej hodnoty, preto je uvedený výsledok vecne správny len pre skutočný sínusový priebeh.
Zabudované funkcie:
- DATA HOLD - uchováva aktuálne nameranú hodnotu na displeji
Ďalšie informácie:
- LCD displej, maximálny zobrazený výsledok: 1999
- zvukový signál pri skúške spojitosti pri odpore pod 30 Ω
- automatické prepnutie z testu diód na test spojitosti pri odpore obvodu pod 100 Ω (nie je možné nastaviť merač len na test diód)

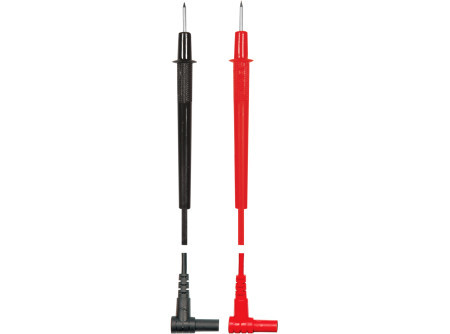

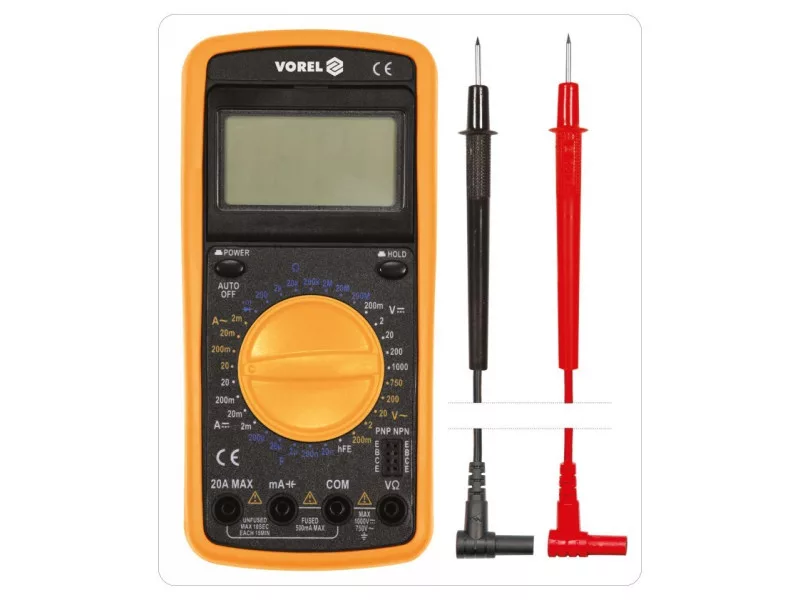

- meracie sondy sú súčasťou dodávky
- konštrukcia s ochranou proti preťaženiu, 20 A meracia zásuvka bez poistky
- kryt z ABS plastu + tzv. puzdro, t. j. gumový obal chrániaci merací prístroj pred mechanickým poškodením
- automatické vypnutie merača po 15 minútach nečinnosti
- indikátor slabej batérie
- napájanie: 9 V batéria (6F22)
Pozor!
Pri meraní neznámych hodnôt pomocou meracieho prístroja s ručným voličom na zmenu rozsahu by sa merania mali vykonávať postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja.
