| Značka | Vorel |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRF |
| meranie striedavého napätia | 0-500 V a.c. |
| Meranie jednosmerného napätia | 0-500 V d.c. |
| Jednosmerný prúd | 0-5 A |
| Meranie odporu | 0-2 MΩ |
| Pomiar hFe tranzystora | PNP, NPN |
| Test diód | áno |
| Materiál | ABS |
| Zvukový signál | NIE |
| Aplikácia | elektrický |
| Symbol | 81780 |

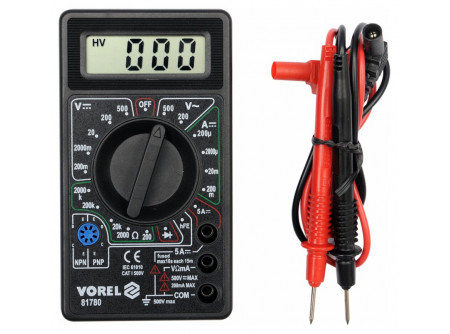

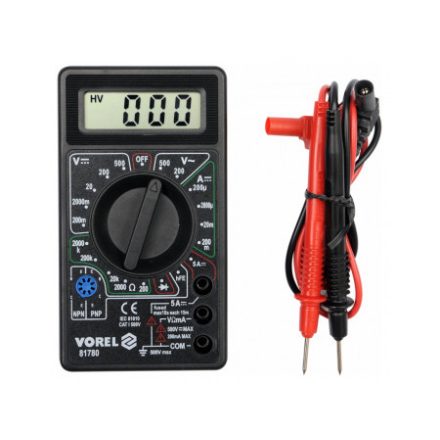

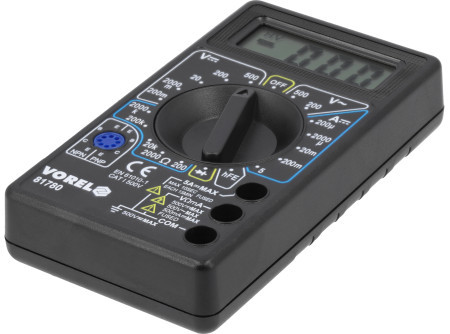

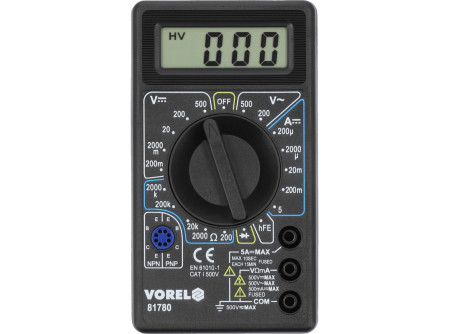

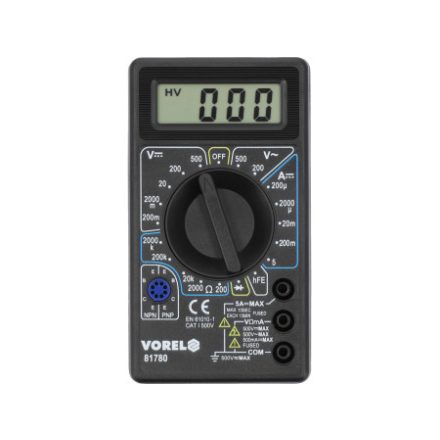

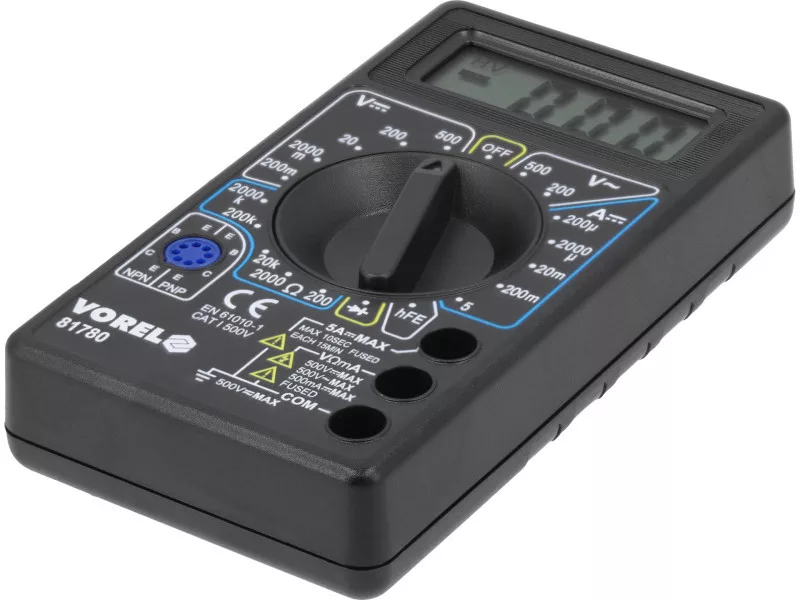

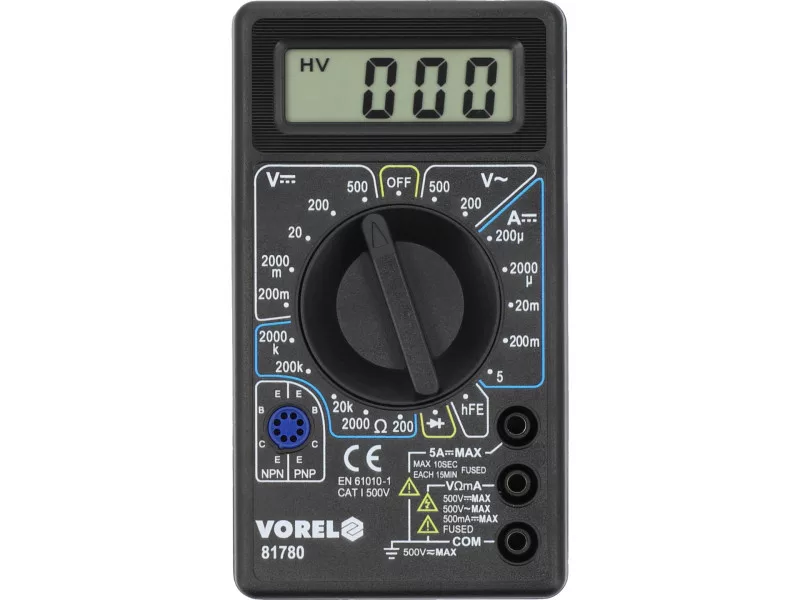

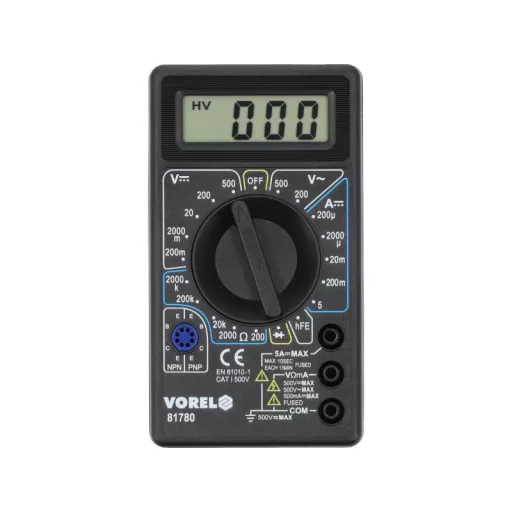

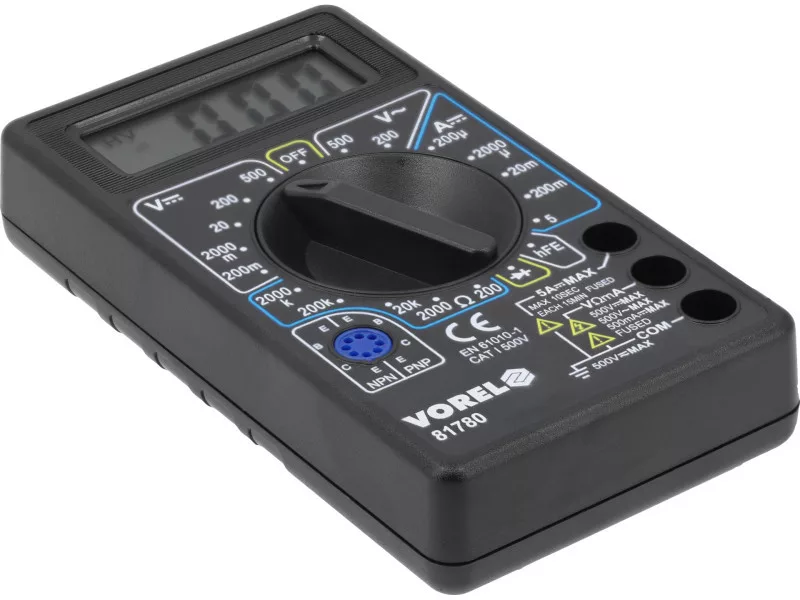

Univerzálny merací prístroj 81780 s manuálnym rozsahom umožňuje vykonávať základné elektrické merania.
Základné merania:
- meranie striedavého napätia: A.C. 0-500 V
- meranie stejnosmerného napätia: D.C. 0-500 V
- meranie prúdu stejnosmerného: D.C. 0-5 A
- meranie odporu: 0-2 MΩ
- test diódy: IF 1 mA, UR 1,5 V
Dodatočné merania:
- test tranzistorov hFe: 0-1000, integrovaný merací zásuvkový konektor
Precision measurements:
Príklad stanovenia presnosti pre meranie striedavého prúdu AC. Výpočet pre výsledok merania: 235 V
- presnosť meracieho prístroja 81780 pre tento rozsah je: ±(1,2% + 10), rozlíšenie 1 V
- výpočet chyby merania vzorec: (výsledok merania x 2%) + 10 x rozlíšenie
- výpočet: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V
Výsledok s zohľadnením meracej chyby pre ukazovateľ 235 V = 235 ± 12,82 V*
- výsledok s zohľadnením meracej chyby pre ukazovateľ merania stejnosmerného napätia: 12 V = 12 ± 0,08 V
Tabuľka s rozlíšením a presnosťou pre dané meranie je uvedená v návode na použitie.
*Merací prístroj 81780 neobsahuje funkciu merania true rms, preto je uvedený výsledok platný len pre správny sinusový priebeh.
Dodatočné informácie:
- LCD displej, maximálny zobrazovaný výsledok: 1999

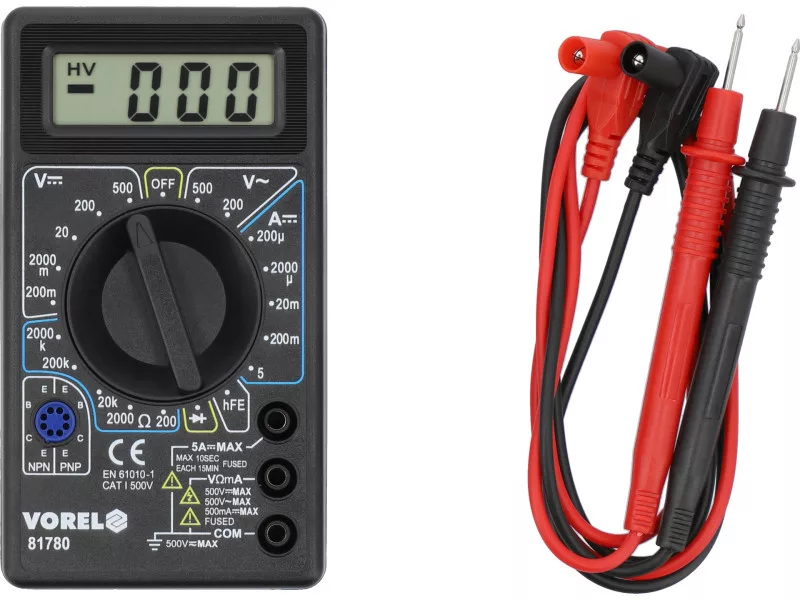

- sady meracích sond
- konštrukcia s ochranou pred preťažením
- plastový obal
- indikátor nízkej úrovne batérie
- napájanie: batéria 9 V (6F22)
Vizuálny popis:
Pozor!
Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnym prepínaním rozsahu pomocou otočného gombíka je potrebné postupovať postupne od najväčšieho rozsahu až po rozsah, ktorý poskytuje najpresnejší výsledok - inak hrozí poškodenie zariadenia.
Upozornenia na používanie:
Ponúkaný merač nie je meradlom v zmysle zákona o mierach a váhach.
