| Značka | Vorel |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRF |
| meranie striedavého napätia | 0-600 V a.c. |
| Meranie jednosmerného napätia | 0-600 V d.c. |
| Striedavý prúd | 0-10 A |
| Jednosmerný prúd | 0-10 A |
| Meranie odporu | 0-200 MΩ |
| Meranie kapacity | 0-20 µF |
| Meranie frekvencie | 20 kHz |
| Pomiar hFe tranzystora | PNP, NPN |
| Skúška kontinuity obvodu | 0-30 Ω |
| Test vodivosti | áno |
| Test diód | áno |
| Materiál | ABS |
| Výška číslic | 25 mm |
| Zvukový signál | áno |
| Aplikácia | elektrický |
| Symbol | 81783 |

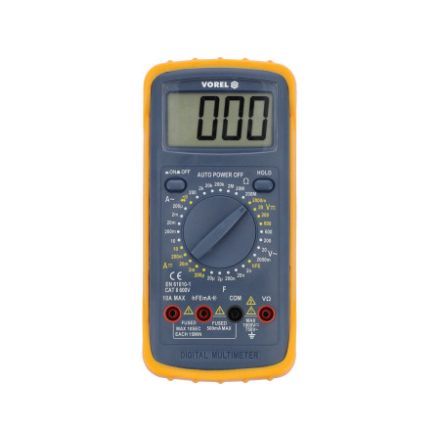

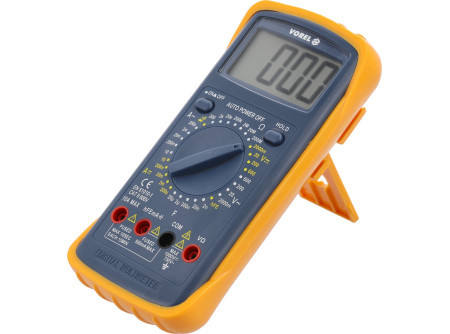

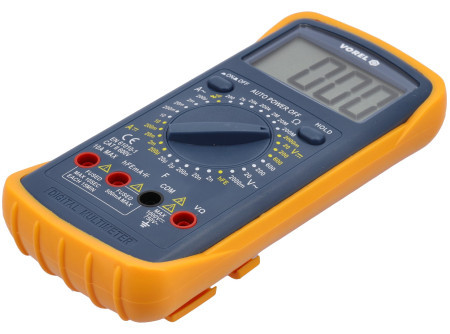

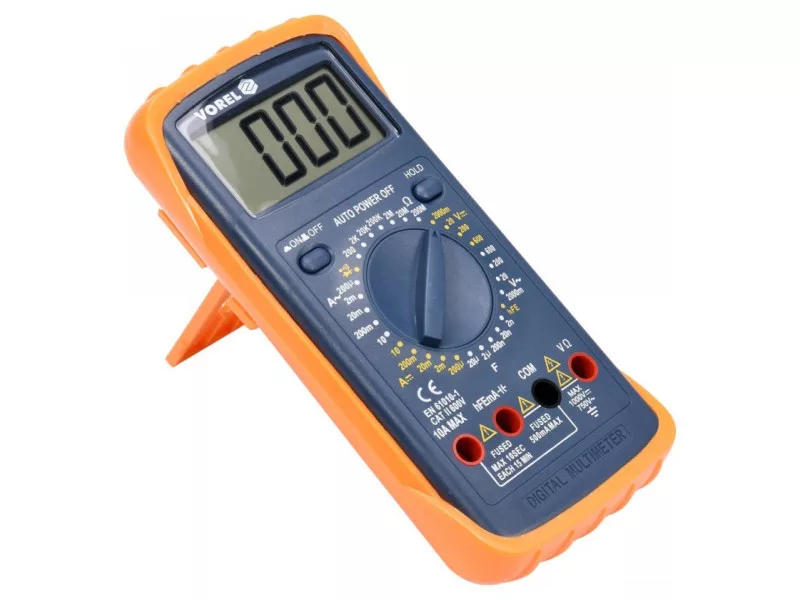

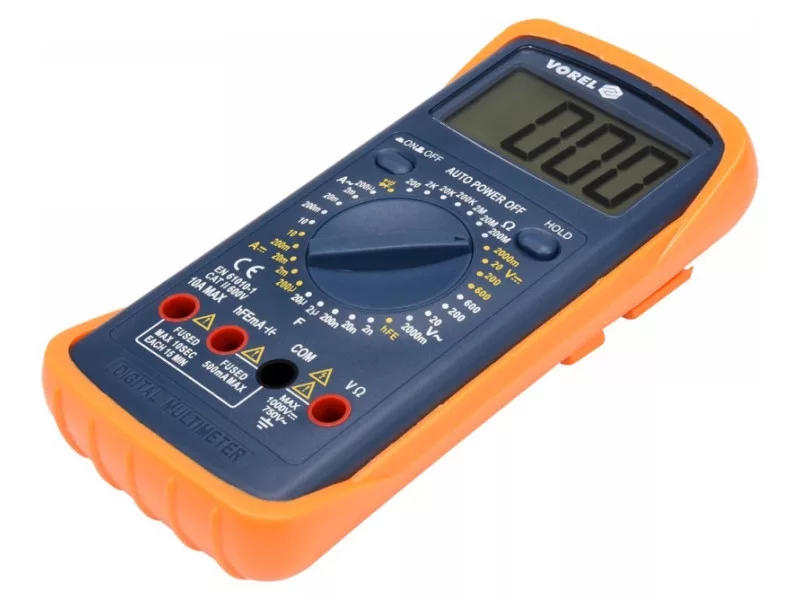

Univerzálny merací prístroj 81783 s manuálnym rozsahom umožňuje vykonávať základné aj pokročilé elektrické merania. Ďalšou ochranou pred mechanickými poškodeniami je tzv. holster - gumený obal natiahnutý na telo prístroja.
Základné merania:
- meranie striedavého napätia: A.C. 0-600 V
- meranie stejnosmerného napätia: D.C. 0-600 V
- meranie prúdu striedavého: A.C. 0-10 A
- meranie prúdu stejnosmerného: D.C. 0-10 A
- meranie odporu: 0-200 MΩ
- test diódy: IF 1 mA, UR 2,8 V
- test kontinuity obvodu: 0-30 Ω
Dodatočné merania:
- meranie kapacity kondenzátora: 0-20 μF
- test tranzistorov hFe: 0-1000, zabudovaný merací zástrčný
Presnosť merania:
Príklad výpočtu presnosti pre meranie striedavého prúdu AC. Výpočet pre výsledok merania: 235 V
- presnosť meracieho prístroja 81783 pre tento rozsah je: ±(1,2% + 5), rozlíšenie 1 V
- výpočet chyby merania vzorec: (výsledok merania x 1,2%) + 5 x rozlíšenie
- výpočet: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V
Výsledok s ohľadom na chybu merania pre ukazovateľ 235 V = 235 ± 7,82 V*
- výsledok s ohľadom na chybu merania pre ukazovateľ merania stejnosmerného napätia: 12 V = 12 ± 0,08
- výsledok s ohľadom na chybu merania pre ukazovateľ merania prúdu striedavého: 8A = 8 ± 0,26 A*
Tabuľka s rozlíšením a presnosťou pre dané meranie je uvedená v návode na použitie.
*Merací prístroj 81783 nemá funkciu merania true rms, preto vyššie uvedený výsledok je reálna efektívna hodnota striedavého napätia AC len pre správny sinusový priebeh.
Vstavané funkcie:
- DATA HOLD - udržanie aktuálnej hodnoty na displeji
Dodatočné informácie:
- displej LCD, maximálny zobrazovaný výsledok: 1999
- zvukový signál pri teste kontinuity obvodu pre odpor pod 30 Ω
- automatické prepínanie testu diódy na test kontinuity pri odpore obvodu pod 30 Ω (nie je možné nastaviť prístroj len na test diódy)

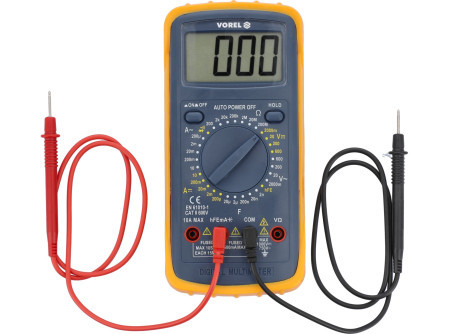

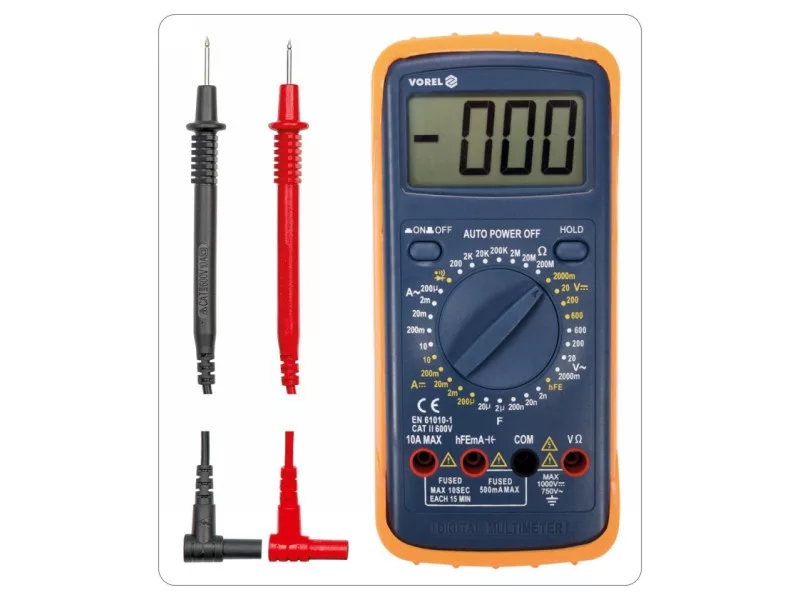

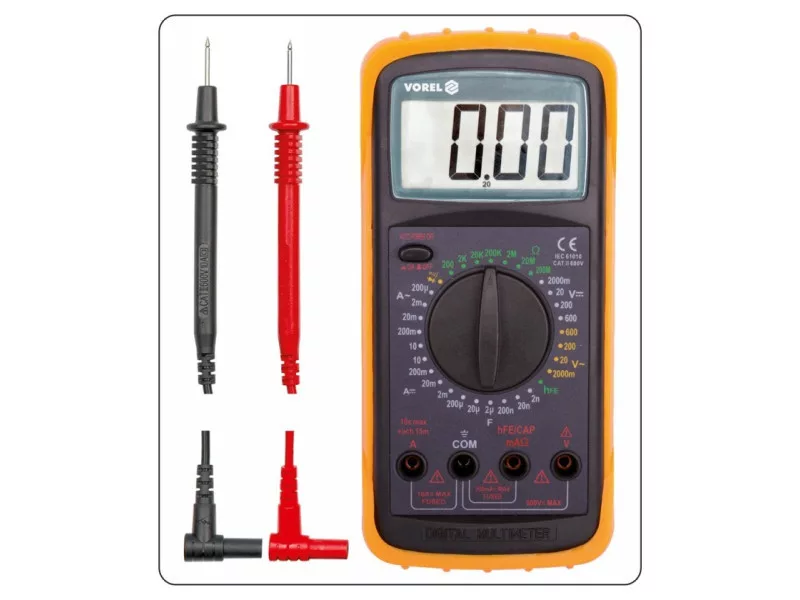

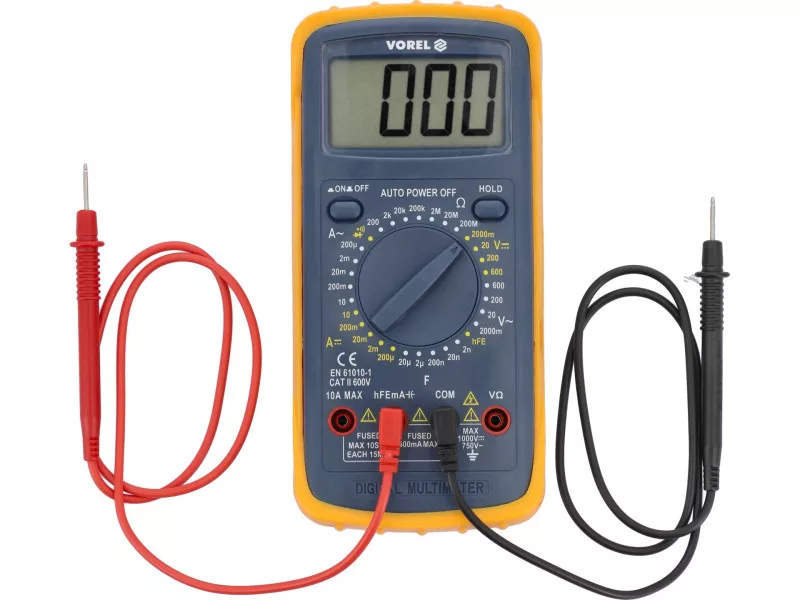

- súčasťou sú meracie sondy
- konštrukcia s ochranou pred preťažením
- obal z ABS plastu + tzv. holster, teda gumový obal chrániaci merací prístroj pred mechanickými poškodeniami
- automatické vypnutie meracieho prístroja
- indikátor nízkej úrovne batérie
- napájanie: batéria 9 V (6F22)

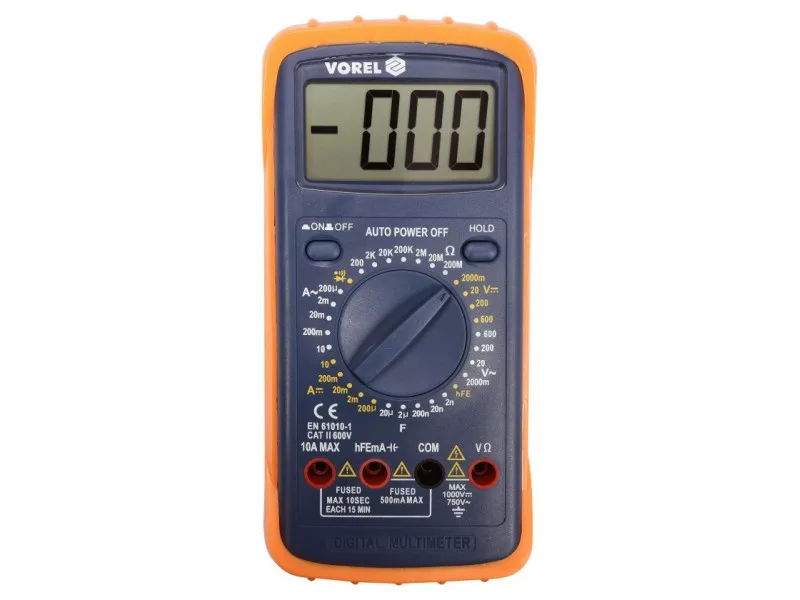

Vizuálny popis:
Pozor!
Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnym prepínaním rozsahu pomocou otočného gombíka, je potrebné postupovať postupne od najväčšieho rozsahu až po rozsah, ktorý poskytuje najpresnejší výsledok - inak hrozí poškodenie zariadenia.
