| Značka | Yato |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRF |
| Veľkosť držiaka náradia | 3/4" (19,0 mm) |
| Typ držiaka nástroja | vodič |

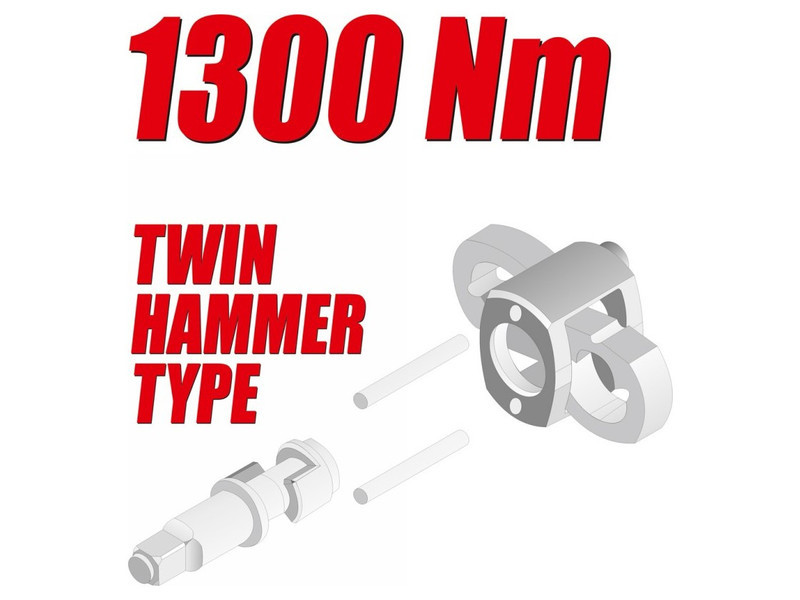

| Typ nárazového mechanizmu | DVOJITÉ KLADIVO |
| Pracovný tlak max | 0.6-0.8 MPa |
| Odporúčaný pracovný tlak | 0.63 MPa |
| Potrebný prietok vzduchu | 660 l/min |
| Obrat | 5000 min⁻¹ |
| Maximálny krútiaci moment | 1300 Nm |
| Veľkosť rýchleho konektora | 3/8" (9,5 mm) |
| Priemer vzduchovej prípojky (PT) | 3/8" (9,5 mm) |
| Vnútorný priemer hadice prívodu vzduchu | 3/8" (9,5 mm) |
| Dĺžka | 230 mm |
| Materiál na bývanie | hliníkový |
| Prepínač smeru otáčania | áno |
| Akustický tlak | 92.0 ± 3.0 dB(A) |
| Akustická sila | 103.0 ± 3.0 dB(A) |
| Vibrácie | 5.47 ± 1.5 m/s² |
| omša | 4.7 kg |
| Nastavte obsah | pneumatický kľúč, hadicový konektor |
| Aplikácia | priemyslu, mechanické dielne, autoservisy |
| Symbol | YT-09564 |

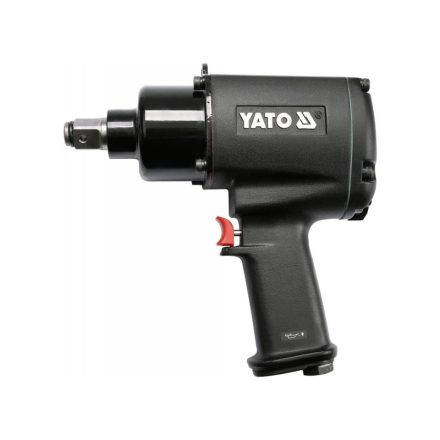

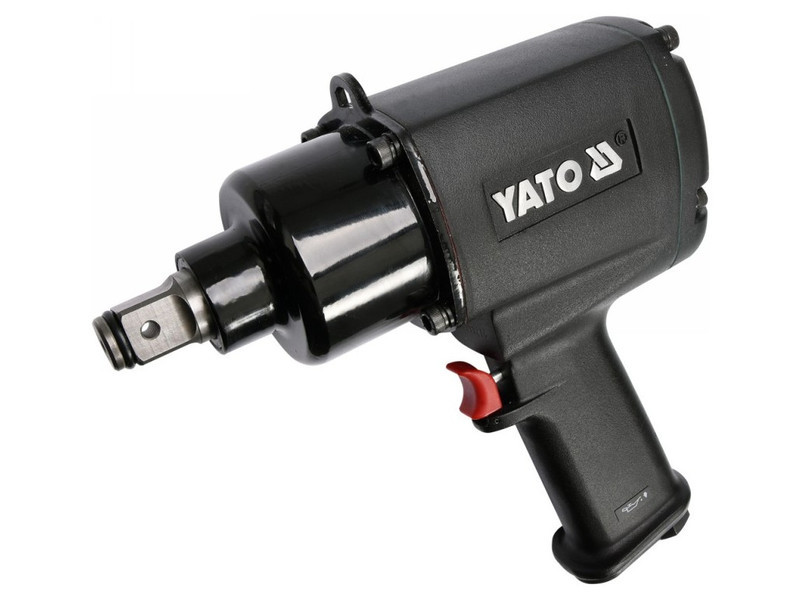

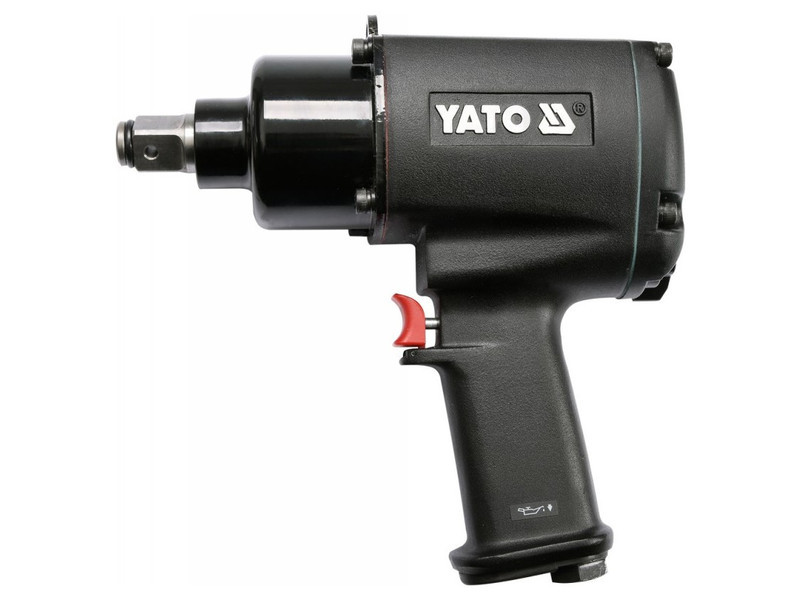

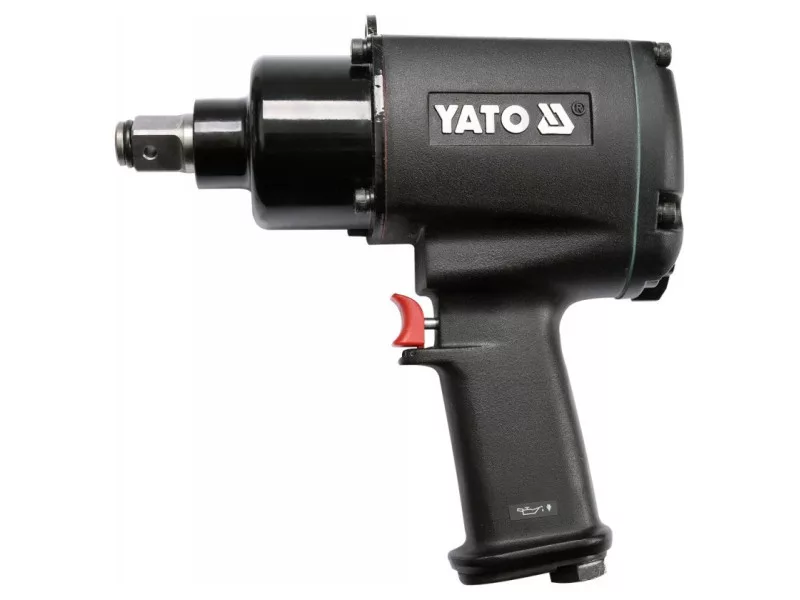

Pneumatický kľúč 3/4" 1300 Nm
Profesionálny pneumatický kľúč od spoločnosti YATO. Veľkosť pohonu 3/4". Maximálny výkon dosiahnuteľný pri 6 BAR je 1300 Nm.
Návod na použitie:
Pred každým použitím náradia sa uistite, že žiadna časť pneumatického systému nie je poškodená. Ak zistíte poškodenie, nepoškodené súčasti systému okamžite vymeňte za nové.
Pred každým použitím pneumatického systému vysušte vlhkosť skondenzovanú vo vnútri náradia, kompresora a hadíc.
Pred začatím práce musí byť prídavná rukoväť upevnená štyrmi skrutkami.
Pripojenie náradia k pneumatickému systému:
- Na obrázku je znázornený odporúčaný spôsob pripojenia náradia k pneumatickému systému. Zobrazený spôsob zabezpečí čo najefektívnejšie využitie náradia a tiež predĺži jeho životnosť
- do prívodu vzduchu nalejte niekoľko kvapiek oleja viskozity SAE 10
- na závit prívodu vzduchu pevne a bezpečne naskrutkujte vhodnú prípojku vzduchovej hadice (II)
- na nosič náradia pripojte vhodný adaptér; na prácu s pneumatickým náradím používajte len príslušenstvo vhodné na použitie s rázovým náradím

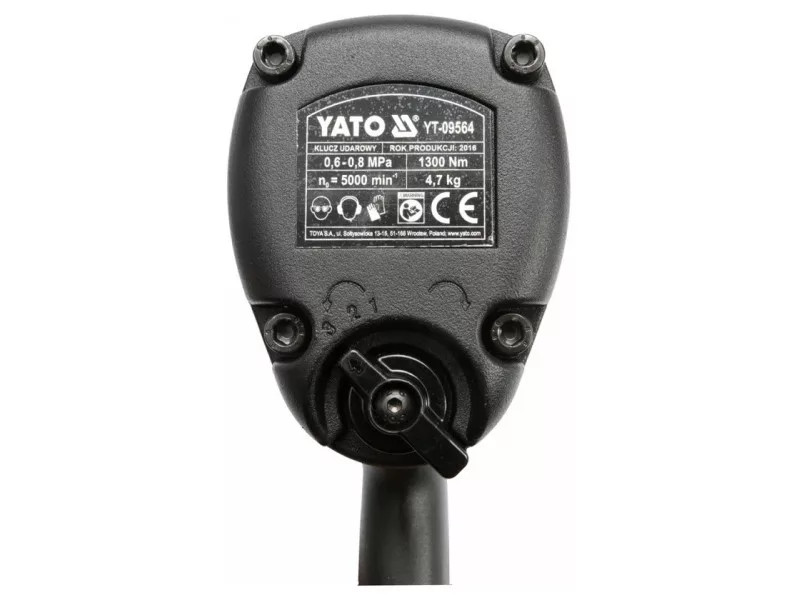

- nastavte správny smer otáčania (V); smer otáčania je označený šípkou; nastavte tlak (krútiaci moment)
- pripojte náradie k pneumatickému systému pomocou hadice s vnútorným priemerom 1/2". uistite sa, že pevnosť hadice je aspoň 1,38 MPa (III)
- spustite nástroj na niekoľko sekúnd a uistite sa, že z neho nevychádzajú žiadne podozrivé zvuky ani vibrácie
Práca s rázovými kľúčmi:
Skôr ako začnete skrutku alebo maticu skrutkovať kľúčom, naskrutkujte ju rukou (aspoň dve otáčky). Uistite sa, že ste vybrali správnu veľkosť nástrčného kľúča vzhľadom na komponent, ktorý sa má odskrutkovať alebo utiahnuť. Nesprávna veľkosť môže mať za následok poškodenie kľúča aj matice alebo skrutky. Priemer závitu skrutky, ktorá sa má utiahnuť, nesmie presiahnuť 21 mm.
Odskrutkovanie a uťahovanie:
- nastavte tlak v pneumatickom systéme tak, aby neprekročil maximálnu hodnotu pre náradie
- nastavte správny smer otáčania nástroja a správny krútiaci moment (V)
- na nosič nástroja nasaďte vhodný nástrčný kľúč (IV)
- pripojte kľúč k pneumatickému systému
- nasaďte kľúč s namontovanou nástrčkou na komponent, ktorý sa má odskrutkovať alebo utiahnuť
- postupne stláčajte spúšť nástroja
- po dokončení rozmontujte pneumatický systém a uchovajte náradie
Obsah balenia:
Kľúč sa dodáva so šroubením na pripojenie k pneumatickému systému.
Technické údaje:
- Jednotka: nie
- tlak [bar]: 6,3
- krútiaci moment [Nm]: 1300
- otáčky/min/max: 5000
- balenie: farebná krabica
- veľkosť spojky [palce]: 3/8"
- veľkosť vretena [mm]: 3/4"
- kapacita [l/min]: 660
- veľkosť [palce]: 3/4"
