| Značka | Yato |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRD |
| Napäťovo - kontaktná metóda | 70-250 V a.c. |
| Napäťovo - indukčná metóda | 70-1000 V a.c. |
| Frekvencia meraného napätia | 50-500 Hz |
| Hrot šípky | priestor |
| Dĺžka | 140 mm |
| Napätie | 1.5-9 V d.c. |
| Skúška kontinuity obvodu | 0-100 MΩ |
| Test vodivosti | áno |
| LED indikátory | áno |
| Napájanie | batéria |
| Typ akumulátora | 2x1.5V; LR44 |
| Aplikácia | elektrický |
| Symbol | YT-28631 |

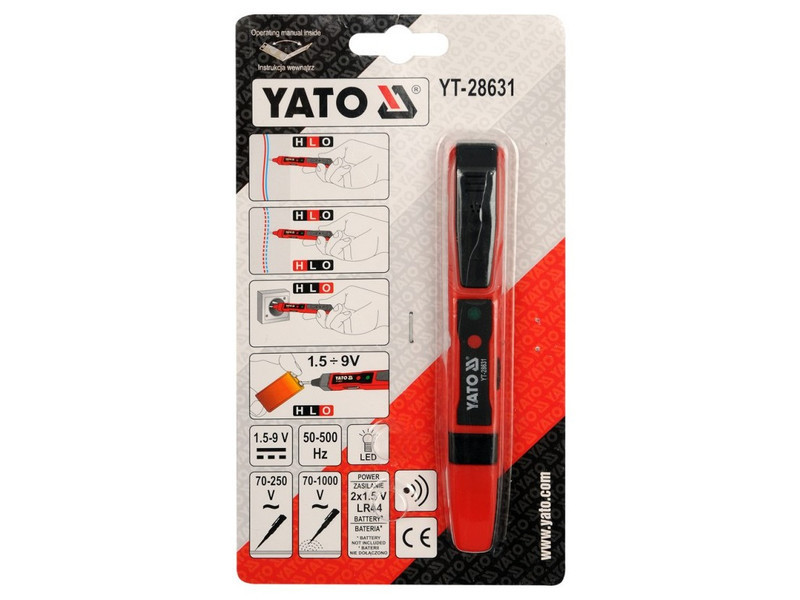

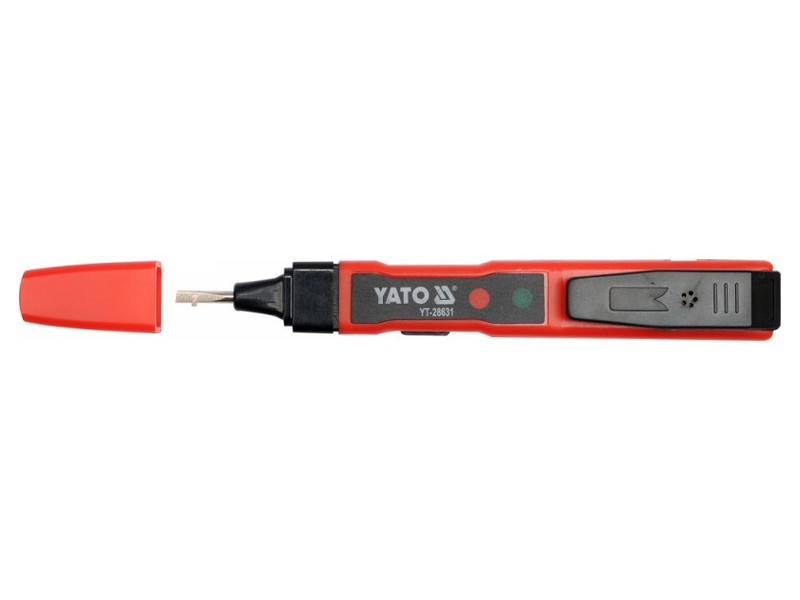

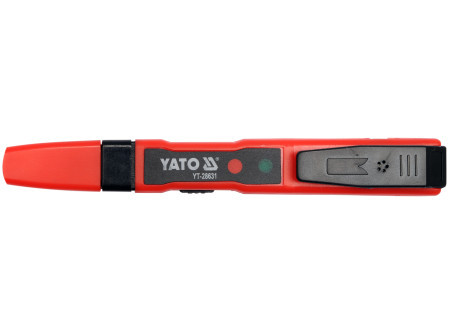

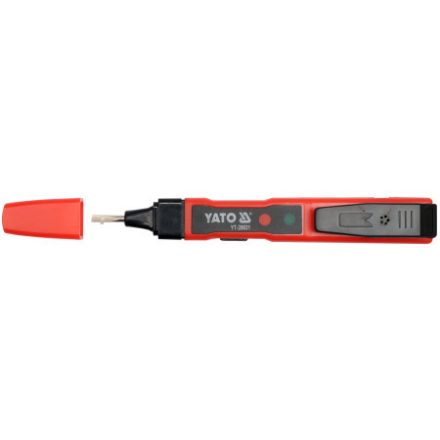

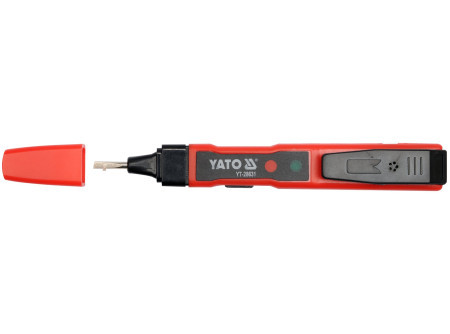

Tester napätia YT-28631 je univerzálny tester, ktorý môže okrem iného fungovať ako tradičný tester a tiež ako bezdrôtový indikátor napätia. Umožňuje určiť prítomnosť elektrického napätia, zistiť striedavé napätie napr. pod omietkou, ako aj vykonať skúšku spojitosti vodičov a skontrolovať stav batérií alebo akumulátorov. Prítomnosť napätia je indikovaná rozsvietením jednej z LED diód umiestnených v kryte skúšačky.
Funkcie skúšačky:
- detekcia striedavého napätia kontaktnou metódou: 70 - 250 V
- detekcia striedavého napätia indukčnou metódou: 70 - 1000 V
- kontrola batérie kontaktnou metódou: 1,5 - 9 V
- skúška spojitosti kábla kontaktnou metódou: 0 - 100 MΩ
Technické údaje:
- Celková dĺžka: 140 mm
- šírka čepele: 3,0 mm
- zvuková a vizuálna signalizácia (LED)
- nastavenie citlivosti testera pre indukčnú metódu: [H]igh - [L]ow
- napájanie: 2x1,5 V; LR44

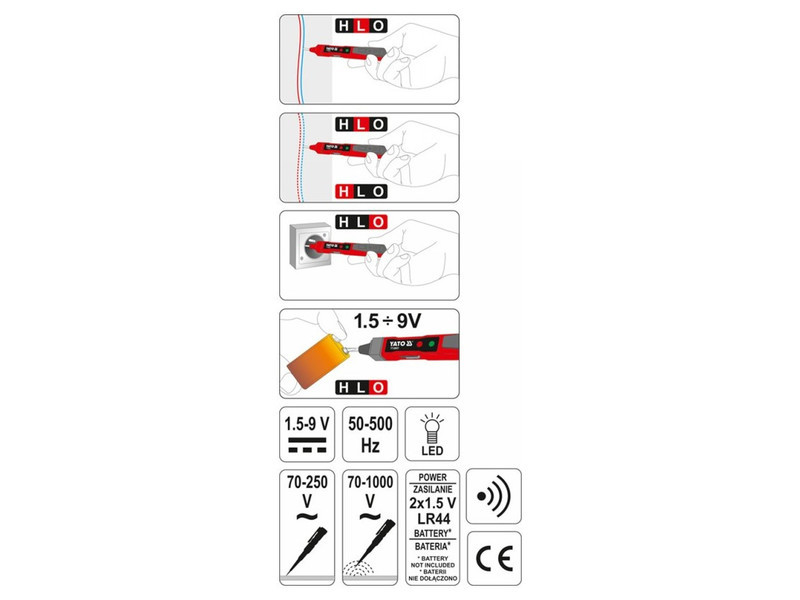

Kontaktná metóda:
Umožňuje detekciu napätia, kontrolu batérie a skúšku spojitosti. Ak chcete skontrolovať prítomnosť fázy v zásuvke, nastavte tester do polohy [O] a potom vložte hrot testera do otvoru v zásuvke. Rozsvietenie červenej LED indikuje prítomnosť fázy. Pri tejto metóde sa neodporúča dotýkať sa kontaktu umiestneného na boku rukoväte. Dotyk kontaktu nepredstavuje riziko úrazu elektrickým prúdom, ale zvyšuje citlivosť skúšačky a môže sfalšovať indikáciu.
Kontrola stavu batérie:
Nastavte tester do polohy [O]. Potom sa dotknite kontaktu na bočnej strane rukoväte, priložte ostrie testera k pólu batérie s označením "+" a druhou rukou sa dotknite pólu batérie s označením "-". Keď sa rozsvieti kontrolka LED, znamená to, že v batérii je stále napätie. Tester dokáže skontrolovať stav batérií alebo akumulátorov určených na napájanie rôznych elektrických zariadení s napätím od 1,5 V do 9 V. Táto metóda sa nesmie používať na kontrolu batérií alebo akumulátorov s vyšším menovitým napätím. Netestujte batérie alebo akumulátory pripojené k elektrickému obvodu.
Kontrola spojitosti vodičov:
Nastavte skúšačku do polohy [O] alebo [L]. Potom sa dotknite kontaktu na strane rukoväte, priložte ostrie skúšačky na jeden odizolovaný koniec vodiča a druhou rukou uchopte druhý odizolovaný koniec vodiča. Keď je nastavená do polohy [O], spojitosť vodiča bude indikovaná červenou LED diódou. Po nastavení do polohy [L] sa rozsvieti zelená LED dióda a zaznie zvukový signál. Touto metódou je zakázané kontrolovať spojitosť vodičov pod napätím alebo vodičov v elektrickom obvode.
Indukčná metóda:
Umožňuje bezkontaktnú detekciu striedavého napätia aj pod omietkou. Ak chcete napríklad skontrolovať prítomnosť napätia v izolovanom kábli, nastavte skúšačku do polohy [L]. Potom, držiac čepeľ, priblížte kovový kontakt z hornej časti rukoväte k izolovanému vodiču. Rozsvieti sa zelená LED dióda a pípnutie signalizuje prítomnosť napätia v testovanom vodiči. Citlivosť metódy môžete zvýšiť prepnutím tlačidla z polohy [L] do polohy [H]. Táto metóda umožňuje aj "bezkontaktnú" detekciu prerušenia elektrického kábla pod napätím. V mieste prerušenia skúšačka prestane signalizovať prítomnosť napätia. Tester je tiež možné obrátiť a hľadať napätie pomocou špičky hlavnej plachty. Pri hľadaní vodičov pod omietkou však treba dbať na to, aby ste nepoškriabali stenu.
Upozornenia na používanie:
Používanie ručného náradia môže byť nebezpečné! Pri práci používajte osobné ochranné prostriedky. Používajte len funkčné, nepoškodené náradie. Typ a veľkosť náradia vyberajte podľa druhu vykonávanej práce. Náradie nepreťažujte. Udržujte náradie mimo dosahu detí a zaobchádzajte s ním opatrne.
