| Značka | Yato |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRD |
| Rozmery | 150x80x1 mm |
| Priemer | 1/16"-1/2" / 1.0-13 mm |
| Materiál | oceľ |
| Počet kusov v sade | 10 |
| Nastavte obsah | doska x2 (metrické: 1, 1,5, 2, 2,5, 3, 3,2, 3,5, 4, 4,2, 4,5, 4,8, 5, 5,2, 5,5, 6, 6,5, 7, 7,5, 8, 8,5, 9, 9,5 , 10,5, 11, 11,5, 12, 12,5, 13 mm: 1/16", 5/64", 3/32", 7/64"; |
| Obsah setu pokr. | 1/8”, 9/64”, 5/32”, 11/64”, 3/16”, 13/64”, 7/32”, 15/64”, 1/4", 17/64”, 9/32”, 19/64”, 5/16”, 21/64”, 11/32”, 23/64”, 3/8”, 25/64”, 13/32”, 27/64”), |
| Obsah setu pokr. 2 | doraz na vŕtanie x7 (Ø3, 4, 5, 6, 8, 10, 12 mm), šesťhranný kľúč na uzamknutie dorazu (1,5 mm) |
| Aplikácia | kontrola priemeru otvoru, na montáž na špirálové vrtáky na získanie otvoru požadovanej hĺbky |
| Symbol | YT-44095 |

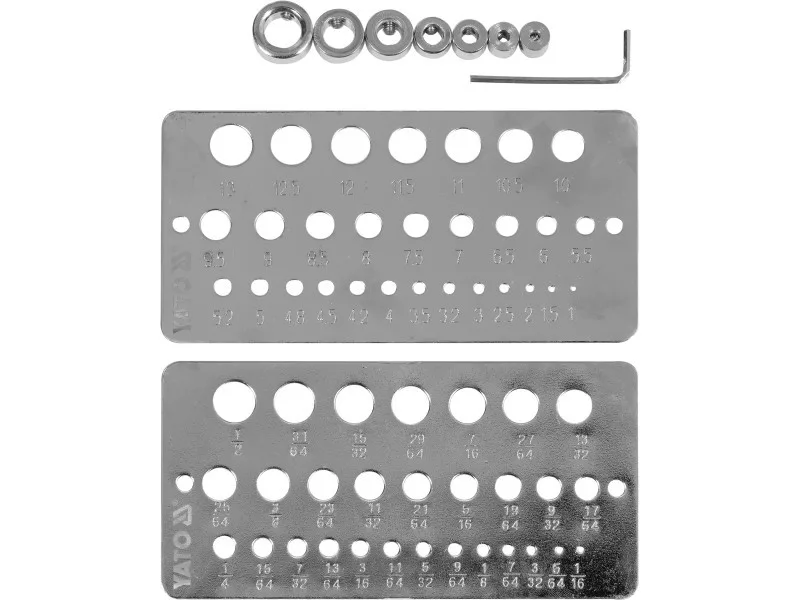

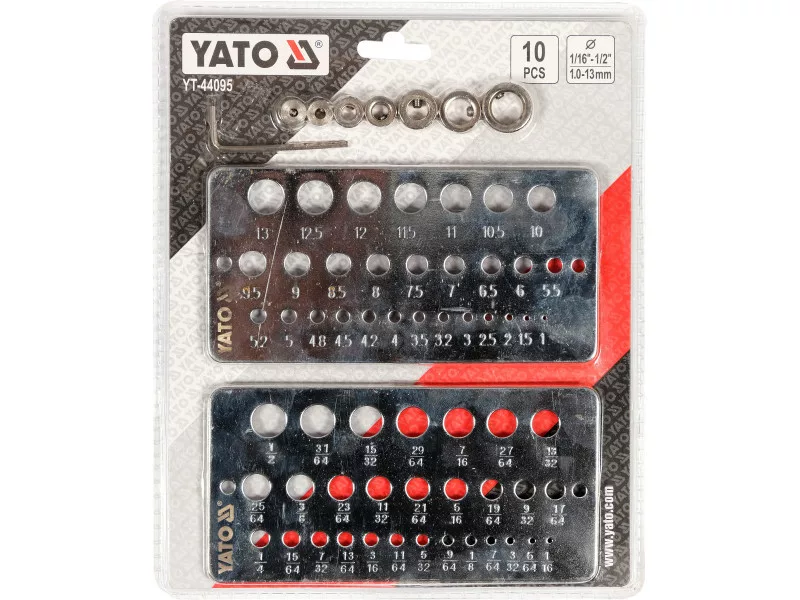

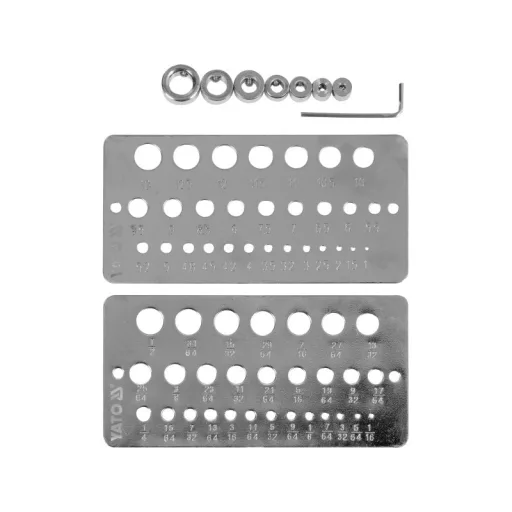

10-dielna súprava pozostáva z dvoch oceľových dosiek s otvormi na kontrolu priemerov.
Rozmery vložky približne 150 x 80 mm x 1 mm.
- metrická vložka fi/mm 1/1,5/2/2,5/3/3,2/3,5/4/4,2/4,5/4,8/5/5,2/5,5/6/6,5/7/7,5/8/8,5/9/9,5/10/10,5/ 11/11,5/12/12,5/13
- Inch insert fi/":1/16,5/64,3/32,7/64,1,8/9/64,5/32,11/64,3/16,13/64,7/32,15/64,1/4,17/64,9/32,19/64,5/16,21/64,11/32,23/64,3/8,25/64,13/32,27/64,7/16,29/64,15/32,31/64,1/2
Vrátane hĺbkových dorazov vŕtania - sústružené, oceľové s poistnou skrutkou fi 3/ 4/ 5/ 6/ 8/ 10/ 12 mm a jedným inbusovým kľúčom 1,5 mm. Meradlá sa používajú na rýchlu prvotnú kontrolu vonkajších priemerov /napr. vrtákov, hriadeľov, tyčí, drôtov atď.
Meradlá sa používajú na rýchlu počiatočnú kontrolu vonkajších priemerov, napr. vrtákov, hriadeľov, tyčí, drôtov atď. Prstencové hĺbkové dorazy po nasadení na vrták umožňujú presnú kontrolu hĺbky vŕtaného otvoru. Dorazy sa nasadia na vrták a určí sa požadovaná hĺbka vŕtania. Prstenec by mal byť na vrtáku zaistený. Pri kontrole priemeru skúšobného telesa, napr. klinca, tyče, hriadeľa, sa vkladá do otvoru, v ktorom sa môže pohybovať s minimálnou vôľou. Priemer je uvedený na štítku vedľa otvoru.
Súprava obsahuje dve skúšobné doštičky a hĺbkové dorazy vŕtania - sústružené, oceľové s poistnou skrutkou fi 3/ 4/ 5/ 6/ 8/ 10/ 12 mm a jeden inbusový kľúč 1,5 mm.
