| Značka | Yato |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRF |
| Kategória meracieho zariadenia | CAT II |
| Napięcie pomiarowe | 0.3, 0.6 V |
| Frekvencia merania | 100 / 1000 / 10000 Hz |
| Pomiar indukcyjności | 10 µH - 60 H |
| Meranie odporu | 10 mΩ - 10 MΩ |
| Meranie kapacity | 1 pF - 20 mF |
| Test diód | áno |
| Vlastnosti | ESR (rezystancja kondensatora), dyssypacja (strata energii w kondensatorze), współczynnik Q |
| Zadržanie údajov | áno |
| Rozmery | 146x30x18 mm |
| Materiál | ABS |
| Rozsah zobrazenia | 9999 |
| Nastaviteľný displej | OLED |
| Rozsah automatického merania | áno |
| Vzorkovacia frekvencia | raz na sekundę |
| Zvukový signál | áno |
| Automatické vypnutie | áno, 5-120 min |
| Indikátor slabej batérie | áno |
| Typ batérie | Li-Po |
| Napätie batérie | 3.7 V d.c. |
| Kapacita batérie | 500 mAh |
| Vrátane nabíjačky | NIE |
| Typ nabíjačky | USB typu C |
| Rozsah prevádzkových teplôt | 5-35 ˚C |
| Prevádzková relatívna vlhkosť Rh | 75 % |
| Skladovacia teplota | -10 ~ +50 ˚C |
| Stupeň ochrany | IP20 |
| omša | 37 g |
| Aplikácia | do szybkiej oceny stanu elementów bez demontażu i porządkowania diagnostyki układów elektronicznych w codziennej pracy serwisowej |
| Symbol | YT-73074 |

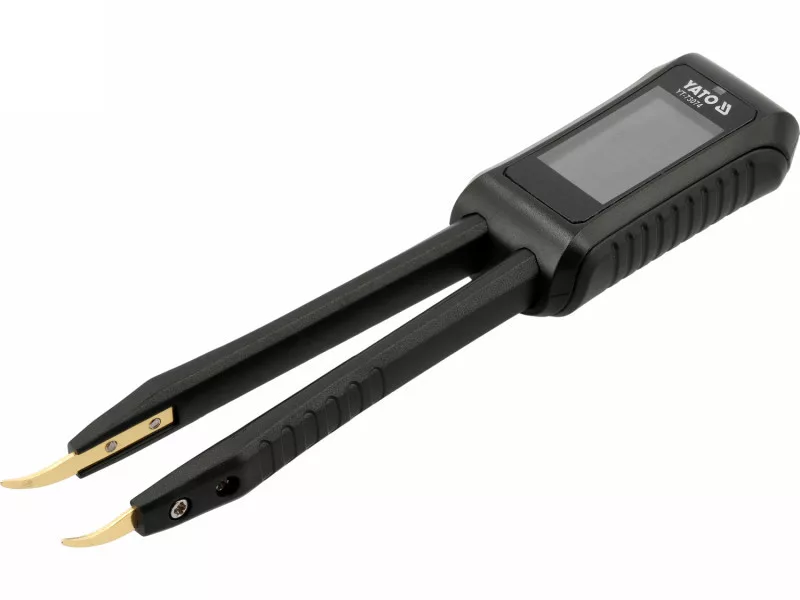

Precízny tester elektronických prvkov vo forme pincety je meracie zariadenie určené na prácu s SMD a prepichovanými komponentmi. Umožňuje rýchlu kontrolu parametrov bez vylúčenia prvku z dosky, čo výrazne skracuje diagnostiku a obmedzuje riziko poškodenia počas servisu. Ľahká ABS konštrukcia a malé rozmery robia zariadenie ideálnym pre prácu na servisnom stanovisku, dielni alebo v teréne.
Jasný OLED displej zobrazuje výsledky v reálnom čase a automatické rozpoznávanie prvku vyberá správny režim merania. Tester umožňuje kontrolu základných parametrov, ako aj pokročilé vlastnosti kondenzátorov alebo cievok, čo uľahčuje posúdenie stavu komponentu a odhalenie chýb.
Zariadenie umožňuje rýchlo posúdiť stav prvkov bez demontáže a zorganizovať diagnostiku elektronických obvodov pri každodennej servisnej práci.
Merania a identifikácia prvkov:
- automatický rozsah merania
- automatický výber typu prvku alebo manuálny výber
- rychlosť testovania: 1 meranie za sekundu
- funkcia DATA HOLD – zastavenie výsledku na obrazovke
- odpor: 10 mΩ – 10 MΩ
- kapacita: 1 pF – 20 mF
- induktancia: 1 µH – 60 H
- test diódy do 0,6 V
Diagnostika a špeciálne merania:
- meranie ESR (odpor kondenzátora)
- meranie disipácie (strata energie v kondenzátore)
- koeficient Q cievky
- meracia frekvencia: 100 / 1000 / 10000 Hz
- meracie napätie: 0,3 V a 0,6 V
Vlastnosti a nastavenia:
- displej OLED
- výber jazyka: čínština / angličtina
- nastavenie orientácie obrazovky: ľavá / pravá
- nastavenie hlasitosti: 0%-100%
- nastavenie jasu podsvietenia: 10%-100%
- kalibrácia nastavení: 0Ω-10MΩ, otvorený
- obnovenie továrenských nastavení
- aktualizácia firmware
Napájanie:
- indikátor nízkej úrovne batérie
- batéria Li-Po 3,7 V, 500 mAh

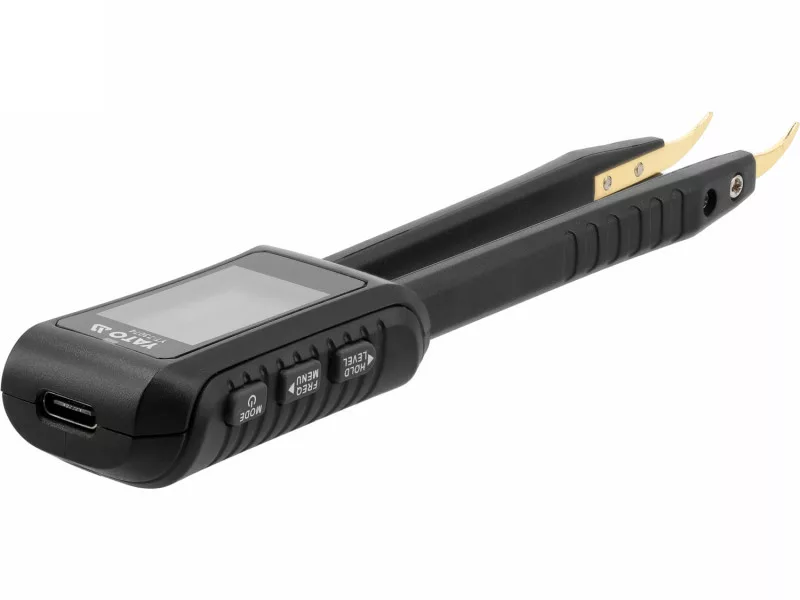

- USB-C nabíjacie pripojenie
- automatické vypnutie: 5-120 min alebo vypnuté
Konštrukcia:
- materiál obalu: ABS
- rozmery: 146 x 30 x 18 mm
- hmotnosť: 37 g
- príslušenstvo v balení:

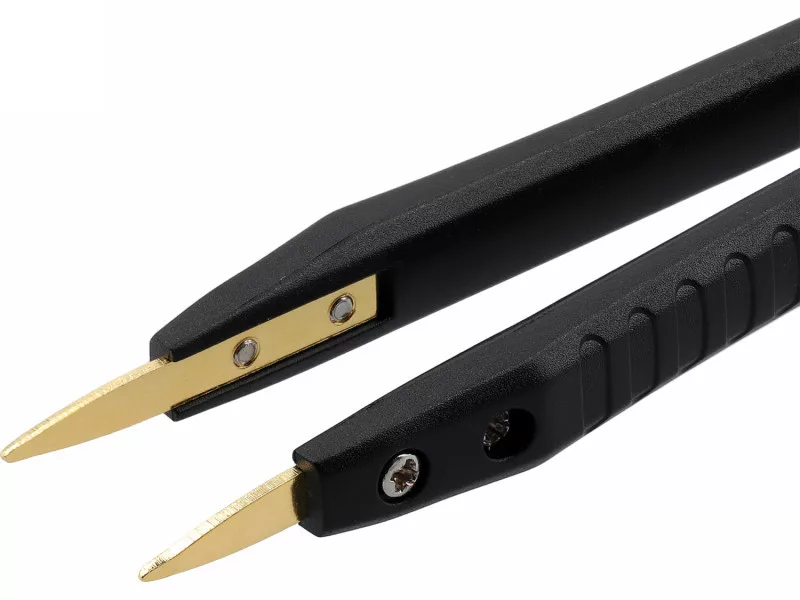

- pár rovných koncov pincety

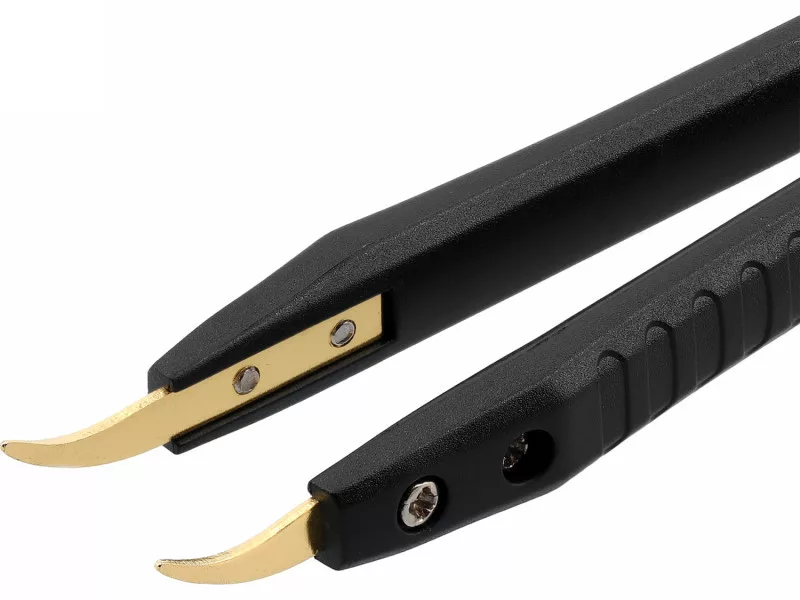

- pár zakrivených koncov pincety
- kábel USB-C na USB-A

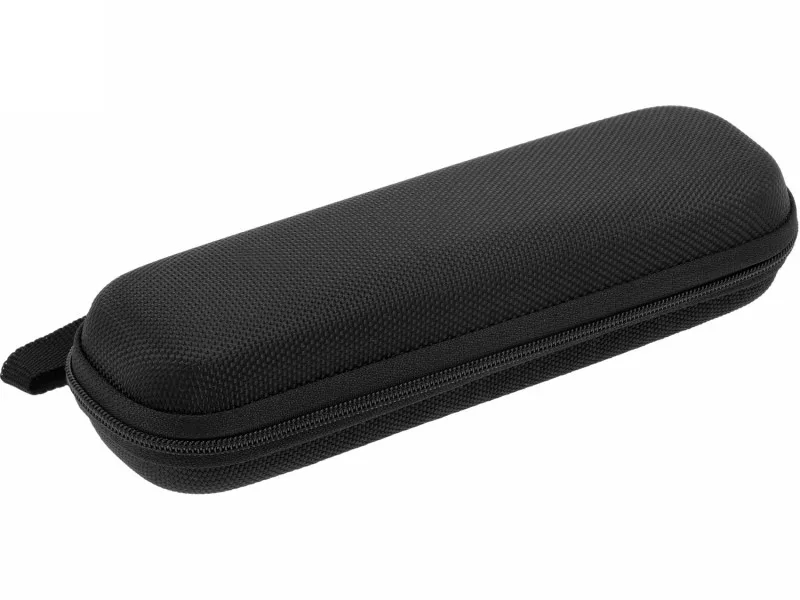

- puzdro so zipsom
