| Značka | Yato |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRF |
| meranie striedavého napätia | 0-750 V a.c. |
| Meranie jednosmerného napätia | 0-999.9 V d.c. |
| Striedavý prúd | 0-9.999 A |
| Jednosmerný prúd | 0-9.999 A |
| Meranie odporu | 0-9.999 MΩ |
| Meranie kapacity | 0-9.999 mF |
| Meranie frekvencie | 0-9.999 MHz |
| Meranie faktora plnenia | 1 ÷ 99 % |
| Skúška kontinuity obvodu | 0-50 Ω |
| Test vodivosti | áno |
| Test diód | áno |
| Generátor štvorcových vĺn | 50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 2000, 3000, 4000, 5000 Hz |
| SKUTOČNÁ RMS | áno |
| Zadržanie údajov | áno |
| Rozmery | 130x65x32 mm |
| Materiál | ABS |
| Typ zobrazenia | LCD |
| LED podsvietenie | áno |
| Rozsah zobrazenia | 9999 |
| Rozsah automatického merania | áno |
| Vzorkovacia frekvencia | 3 krát za sekundu |
| Zvukový signál | áno |
| Automatické vypnutie | 15 min |
| Funkcia baterky | NIE |
| Indikátor slabej batérie | áno |
| Napájanie | batéria |
| Typ akumulátora | 2x1.5V; AAA |
| Rozsah prevádzkových teplôt | 0~40 ˚C |
| Prevádzková relatívna vlhkosť Rh | 75 % |
| Skladovacia teplota | -10 ~ +50 ˚C |
| omša | 0.114 kg |
| Aplikácia | elektrický |
| Symbol | YT-73089 |

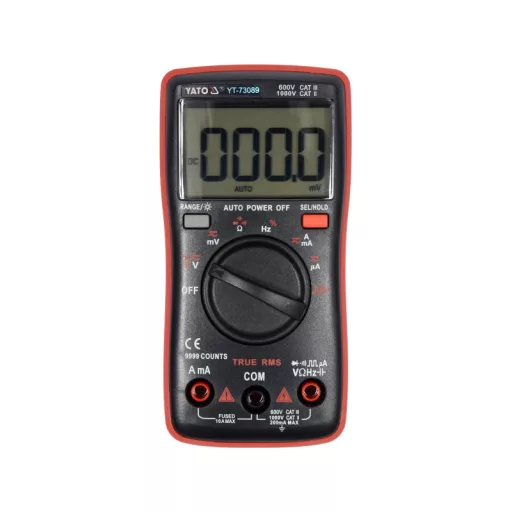

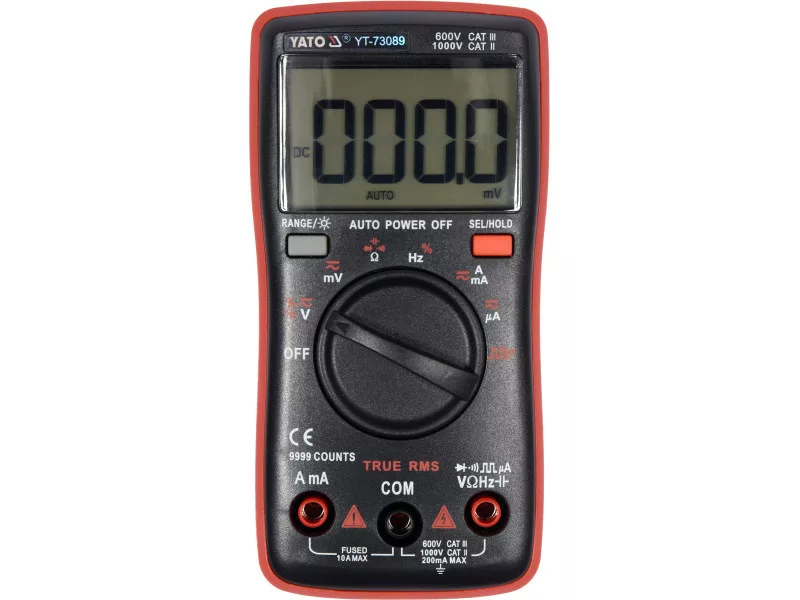

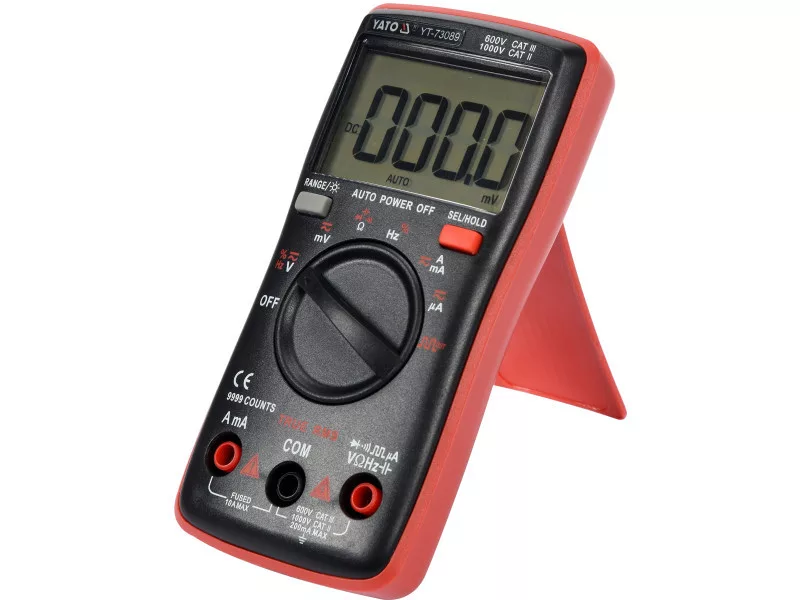

Univerzálny merač YT-73089 s funkciou TRUE RMS a automatickým rozsahom pre každé meranie. Umožňuje vykonávať základné a pokročilé merania elektrických veličín. Obľúbený kryt, malé rozmery a veľký podsvietený displej spájajú vysokú mobilitu s pohodlím pri práci. Za svoju rýchlosť, presnosť a opakovateľnosť údajov multimeter vďačí modernej konštrukcii riadiacej dosky a kvalitným meracím sondám, ktorých veľkosť a presnosť ocenia hobbyisti aj profesionálni servisní technici. Generátor signálov s obdĺžnikovou vlnou pomôže napríklad pri diagnostike slúchadiel alebo reproduktorov, zatiaľ čo špeciálne nastavenie merania prúdu v mikroampéroch umožní testovať rôzne typy snímačov, napríklad snímače plameňa v zariadeniach HVAC. Vývody meracích sond majú silikónovú izoláciu, ktorá je pružná a odolná voči vysokým teplotám.
Základné merania:
- Meranie striedavého napätia: 0-750 V, SKUTOČNÁ EFEKTÍVNA HODNOTA
- Meranie jednosmerného napätia: 0-999,9 V, JEDNOSMERNÉ NAPÄTIE
- meranie striedavého prúdu: STRIEDAVÝ PRÚD 0-9,999 A, SKUTOČNÁ EFEKTÍVNA HODNOTA
- Meranie jednosmerného prúdu: 0-9,999 A, JEDNOSMERNÝ PRÚD
- meranie odporu: 0-9,999 MΩ
- test diód:IF 5 mA,UR 3 V
- test spojitosti obvodu: 0-50 Ω
Ďalšie merania:
- meranie kondenzátorov: 0-9,999 mF
- meranie frekvencie: 0-9,999 Mhz
- meranie faktora naplnenia: 1-99%
- generátor obdĺžnikových kriviek: 15 nastavení od 50 do 5000 Hz
Presnosť merania:
Príklad určenia presnosti pre meranie striedavého napätia. Výpočet výsledku merania: 235 V
- Presnosť merania meracieho prístroja YT-73096 pre tento rozsah je : ±(1,0 % + 3), rozlíšenie 0,1 V
- Výpočet vzorca chyby merania: (výsledok merania x 1,0 %) + 3 x rozlíšenie
- výpočet: (235 x 1,0 %) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V
Skutočný výsledok vrátane chyby merania pre indikáciu 235 V = 235 ± 2,65 V
- Skutočný výsledok vrátane chyby merania pre indikáciu jednosmerného napätia: 12 V = 12 ± 0,09 V
- Výsledok vrátane chyby merania pre indikáciu merania striedavého prúdu: 8 A = 8 ± 0,15 A
Tabuľku s rozlíšením a presnosťou merania nájdete v návode na obsluhu.
Zabudované funkcie:
- TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/napätia. Na rozdiel od meračov s priemerovaním prístroje s true rms zobrazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené napr. vyššími harmonickými alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode vyskytujú spínané zdroje, pohony motorových meničov, zariadenia HVAC atď.
- Generátor tvaru vlny - nastavenie gombíka na generovanie signálu spôsobí, že merač vygeneruje obdĺžnikovú vlnu s frekvenciou od 50 do 5 000 Hz. Signál možno použiť napr. na diagnostiku reproduktorov alebo na kontrolu nízkofrekvenčných stôp v rádiu.
- AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnym nastavením rozsahu pomocou voliča by sa merania mali vykonávať postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO
- RANGE - manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých súčiastok známej hodnoty, napr. série rezistorov. Manuálne nastavenie rozsahu výrazne skráti čas takýchto meraní.
- SEL - zmena režimu merania, napr. zo striedavého na jednosmerné meranie napätia
- DATA HOLD - uchováva aktuálne nameranú hodnotu na displeji
Ďalšie informácie

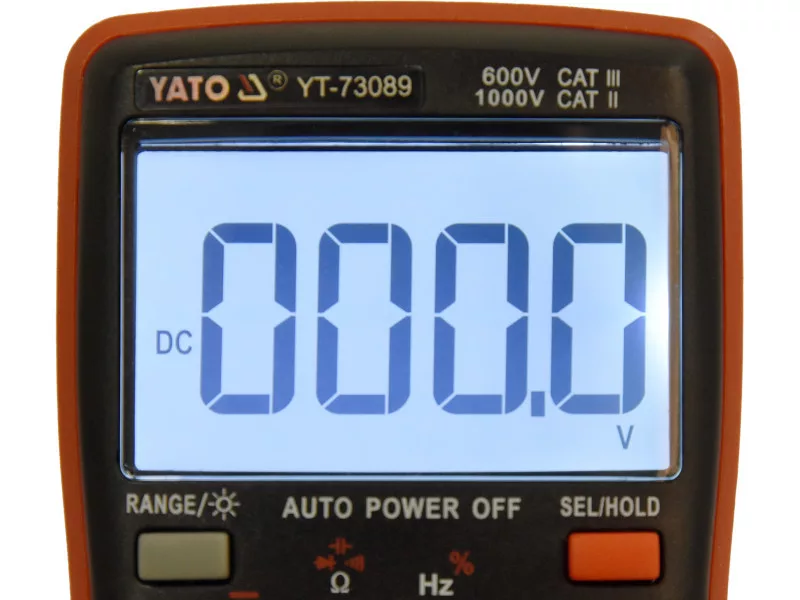

- LCD displej, maximálny zobrazený výsledok: 9999
- podsvietenie displeja
- zvukový signál pri skúške spojitosti obvodu pre odpor pod 50 Ω
- možnosť samostatného zapnutia testov diód a spojitosti
- testovacie sondy sú súčasťou dodávky, dĺžka 14,5 cm
- dĺžka kábla vrátane sond 97 cm
- priemer kábla vrátane izolácie: 3,5 mm
- konštrukcia s ochranou proti preťaženiu
- kryt z ABS plastu
- automatické vypnutie merača po 15 minútach nečinnosti
- možnosť vypnutia režimu automatického vypnutia
- indikátor slabej batérie
- napájanie: dve 1,5 V (AAA) batérie
