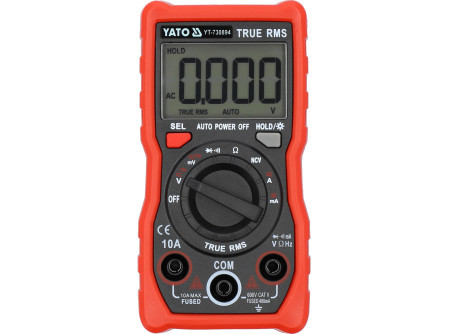

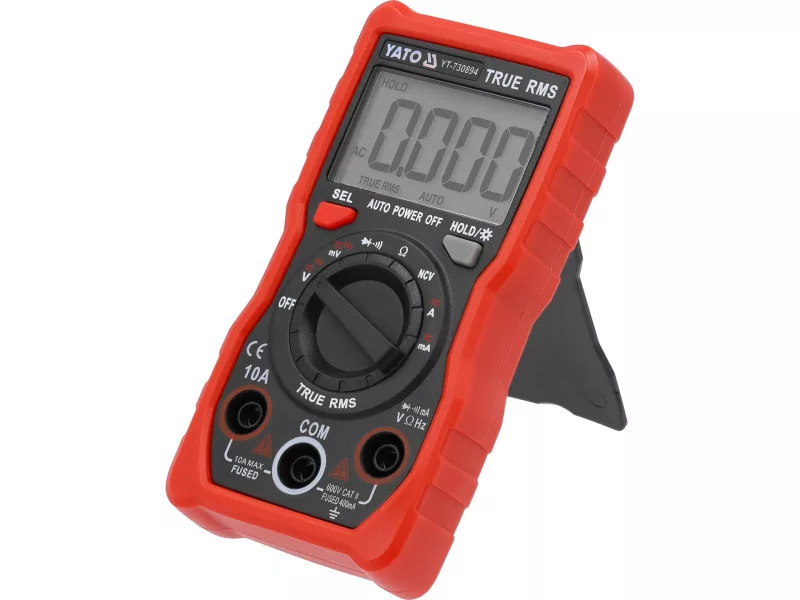

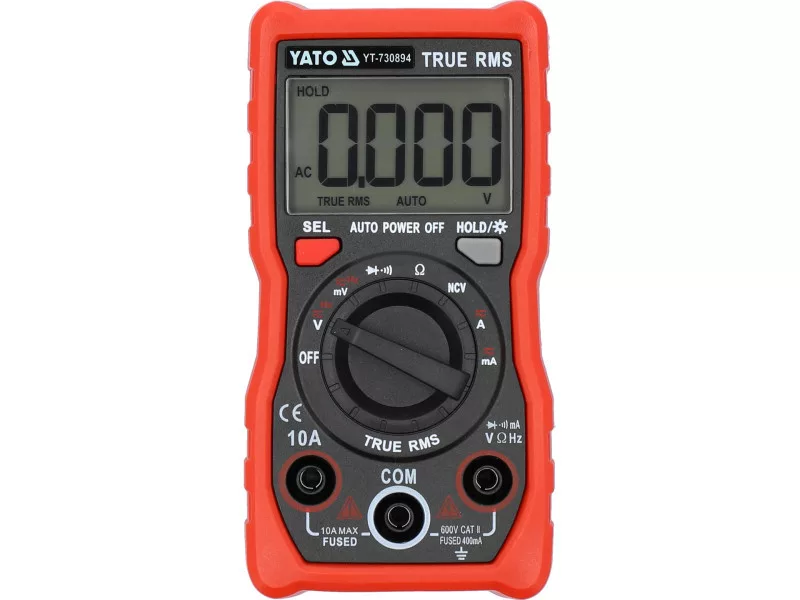

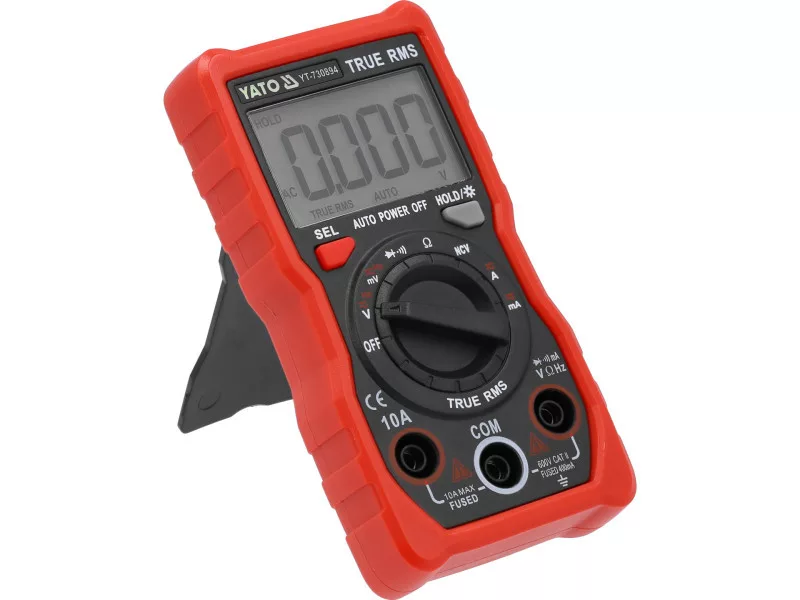

YATO Digitálny multimetr

Univerzálny merací prístroj s funkciou TRUE RMS a automatickým rozsahom pre všetky merania. Umožňuje základné a pokročilé merania elektrických hodnôt. Malý merací prístroj s veľkým, podsvieteným LCD displejom, rýchlou a presnou meracou sústavou. Robustné puzdro, vybavené červeným PVC púzdrom. Znižuje riziko poškodenia pri páde, ako aj riziko vypadnutia z ruky vďaka protišmykovému povrchu.

Základné merania:

• Meranie striedavého napätia: A.C. 0-600V, TRUE RMS (40-1000Hz)
• Meranie jednosmerného napätia: D.C. 0-600V
• Meranie striedavého prúdu: A.C. 0-10A, TRUE RMS (40-1000Hz)
• Meranie jednosmerného prúdu: D.C. 0-10A
• Meranie odporu: 0-40MΩ
• test diódy:_IF 0.3mA,_UR 2.3V
• test kontinuity obvodu: 0-50Ω

Dalšie merania:

• Meranie frekvencie: 0-3Mhz
• detekcia striedavého napätia bezdotykovo: NCV

Presnosť merania:

Príklad určenia presnosti merania v prípade merania striedavého napätia. Výpočet pre merací výsledok: 235V

• Presnosť merania meracieho prístroja YT-730894 v tomto rozsahu: ±(1% + 3), rozlíšenie 0.1V
• vzorec pre výpočet chyby merania: (výsledok merania x 1%) + 3 x rozlíšenie
• výpočet: (235 x 1%) + 3 x 0.1 = 2.35 + 0.3 = 2.65V

Skutočný výsledok s chybou merania pri zobrazení 235V = 235 ± 2.65V

• Výsledok s chybou merania pri zobrazení jednosmerného napätia: 12V = 12 ± 0.09V
• výsledok s chybou merania pri zobrazení striedavého prúdu: 8A = 8 ± 0.15A

Pre tabuľku rozlíšenia a presnosti pre konkrétne meranie si prečítajte návod na použitie.

Funkcie:

• TRUE RMS - merací prístroj s funkciou, ktorý zobrazuje skutočnú RMS hodnotu striedavého napätia. Na rozdiel od prístrojov výpočtu strednej hodnoty prístroje so skutočnou hodnotou RMS zobrazujú správne hodnoty nielen pre sinusové formy, ale aj pre sinusové formy, ktoré sú skreslené, napríklad vyššími harmonickými alebo štvorcovými alebo trojuholníkovými vlnovými formami. Nevyhnutná funkcia tam, kde sa v obvode objavujú prepínače napájacie zdroje, ovládače motora inverterov, systémy HVAC atď.
• NCV - detekcia striedavého napätia bezkontaktnou indukčnou metódou. Merací prístroj pomocou senzora NCV detekuje prítomnosť napätia v izolovanom vodiči na prednej strane prístroja
• AUTO - automatické nastavenie meracieho rozsahu. Pri meraní neznámych hodnôt s meracím prístrojom s manuálnym nastavením rozsahu pomocou otočného gombíka sa merania vykonávajú postupne od najvyššieho rozsahu po najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane, v prípade multimeteru s funkciou AUTO stačí vykonať len jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štartuje v režime AUTO
• SEL - zmena meracieho režimu, napríklad z merania striedavého napätia na meranie jednosmerného napätia
• HOLD - zachovanie aktuálneho meraného výsledku na displeji

Dalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 3999
• podsvietenie displeja
• zvukový signál pri teste kontinuity obvodu, ak je odpor menej ako 50 Ω
• automatické prepínanie z testu diódy na test kontinuity, ak je odpor obvodu menej ako 50 Ω (nie je možné nastaviť merací prístroj iba na test diódy)

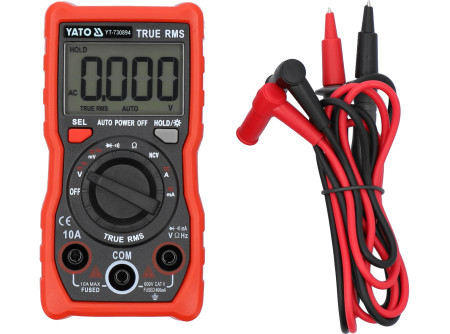

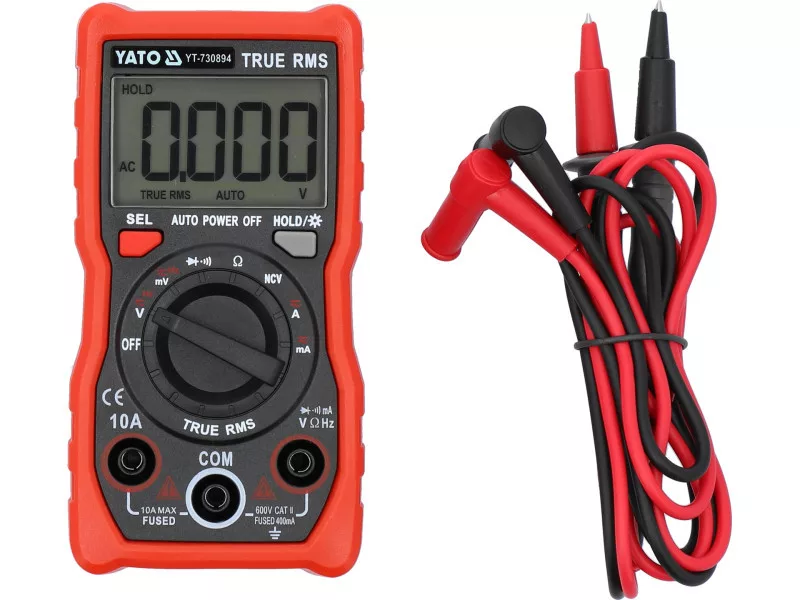

• 12 cm dlhé meracie sondy
• dĺžka kábla vrátane sond: 80 cm
• priemer kábla vrátane izolácie: 3 mm
• izolácia kábla: PVC
• konštrukcia s ochranou proti preťaženiu
• plastové puzdro ABS
• automatické vypnutie meracieho prístroja po 15 minútach nečinnosti
• možnosť zakázať režim automatického vypnutia

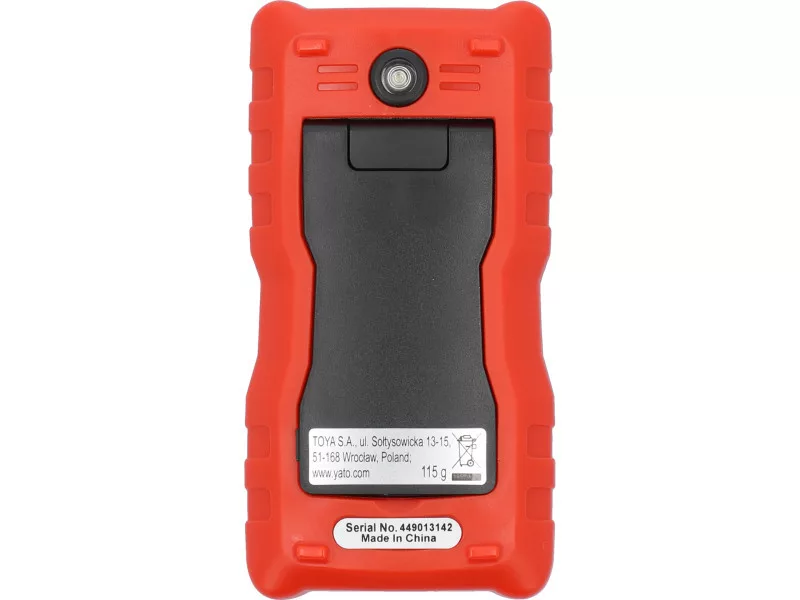

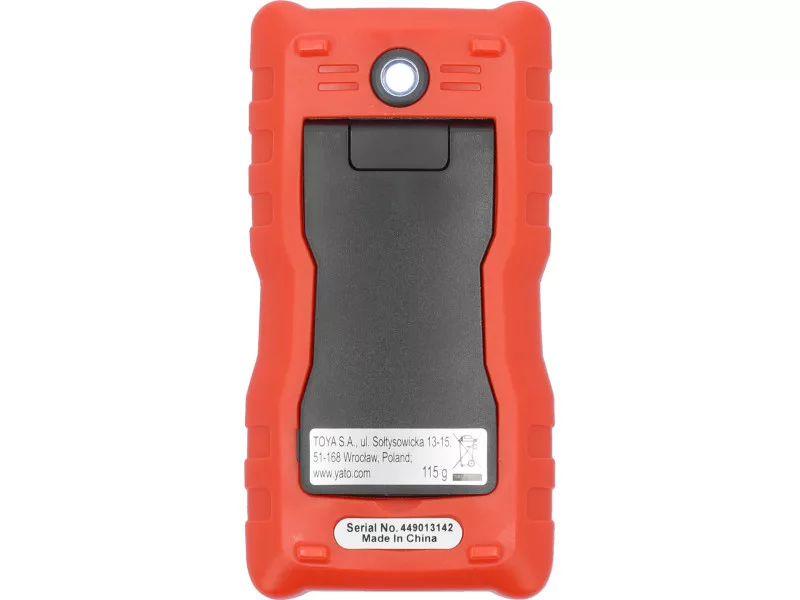

• na zadnej strane puzdra je zabudovaná led dióda na osvetlenie meracieho miesta
• indikátor nízkej úrovne nabitia batérie
• napájanie: dve 1.5V (AA) batérie
