| Značka | Yato |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRF |
| Striedavý prúd | 0-600 A |
| Rozmery | 137x45x21 mm |
| Materiál | ABS |
| Otvorenie svorky max | 31 mm |
| Max. priemer drôtu pre meranie pomocou svoriek | 20 mm |
| Zvukový signál | NIE |
| Rozsah prevádzkových teplôt | 0~40 ˚C |
| Skladovacia teplota | -10 ~ +50 ˚C |
| omša | 0.14 kg |
| Aplikácia | elektrický |
| Možnosť pripojenia | YT-73085 |
| Symbol | YT-73090 |

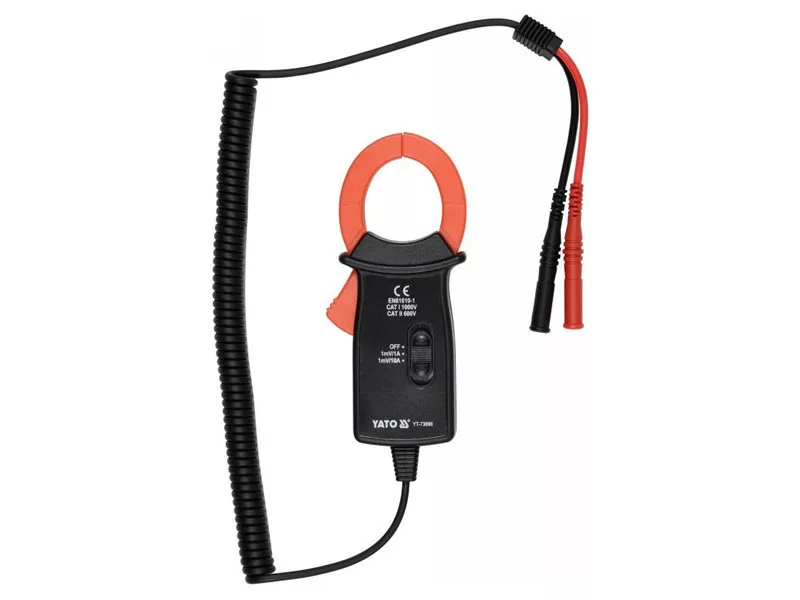

Kliešťový merač YT-73090 je vybavený kliešťami na meranie striedavého prúdu v jednom vodiči pomocou indukčnej metódy. To umožňuje merať oveľa vyššie prúdy ako bežné elektromery. Merač je doplnkovým príslušenstvom k univerzálnemu meraciemu prístroju YT-73085, ako aj k akémukoľvek univerzálnemu meraciemu prístroju, ktorý meria v milivoltovom rozsahu.
Základné merania:
- Meranie striedavého prúdu: 0-600 A.
Presnosť merania:
Príklad určenia presnosti merania striedavého prúdu. Výpočet výsledku merania: 30 A
- Presnosť merania meracieho prístroja YT-73090 pre tento rozsah je : ±(2 % + 0,5), rozlíšenie 1 A
- Výpočet vzorca chyby merania: (výsledok merania x 2 %) + 0,5 x rozlíšenie
- výpočet: (30 x 2 %) + 0,5 x 1 = 0,6 + 0,5 = 1,10 A
Skutočný výsledok vrátane chyby merania pre indikáciu 30 A = 30 ± 1,25 A.
Tabuľku s rozlíšením a presnosťou pre príslušné meranie nájdete v návode na obsluhu.
Ďalšie informácie:
- Svorky sa otvárajú do 31 mm a umožňujú meranie jedného vodiča s maximálnym priemerom do 20 mm
- 2-stupňové nastavenie rozsahu merania: do 200 A a do 600 A

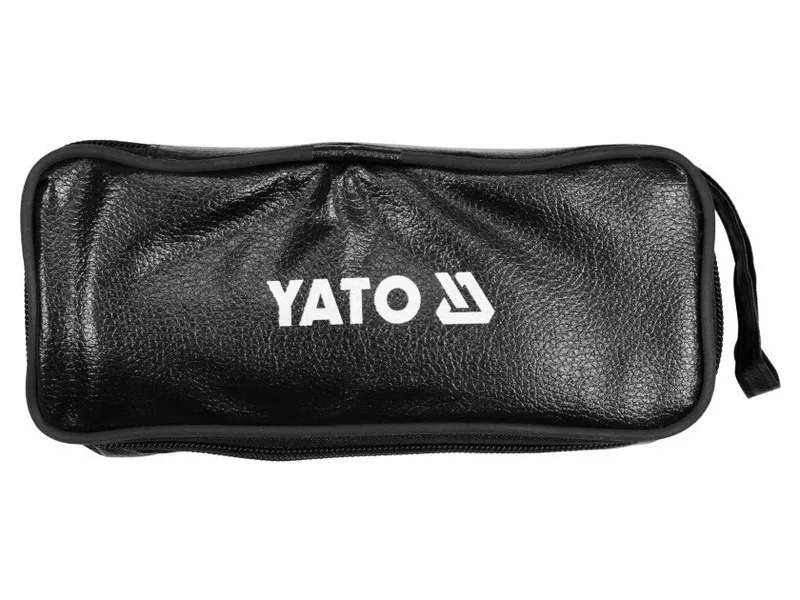

- vrátane kufríka a sond
Pozor!
Meranie prúdu pomocou prúdových klieští sa vykonáva len na jednom vodiči, jednom kábli. Upnutie svoriek na viacvodičový kábel bez izolácie jedného vodiča bude vykazovať nesprávny výsledok alebo nulový prietok prúdu.
