| Značka | Yato |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRF |
| meranie striedavého napätia | 0-600 V a.c. |
| Meranie jednosmerného napätia | 0-600 V d.c. |
| Striedavý prúd | 0-600 A |
| Meranie odporu | 0-200 MΩ |
| Meranie teploty | -20 ~ +1000 ˚C |
| Skúška kontinuity obvodu | 0-120 Ω |
| Test vodivosti | áno |
| Test diód | áno |
| Maximálna hodnota merania | áno |
| Zadržanie údajov | áno |
| Rozmery | 230x77x32 mm |
| Materiál | ABS |
| Otvorenie svorky max | 37 mm |
| Max. priemer drôtu pre meranie pomocou svoriek | 37 mm |
| Typ zobrazenia | LCD |
| LED podsvietenie | áno |
| Rozsah zobrazenia | 1999 |
| Rozsah automatického merania | áno |
| Vzorkovacia frekvencia | 3 krát za sekundu |
| Zvukový signál | áno |
| Automatické vypnutie | áno |
| Napájanie | batéria |
| Typ akumulátora | 2x1.5V; AAA |
| Rozsah prevádzkových teplôt | 0~40 ˚C |
| Skladovacia teplota | -10 ~ +50 ˚C |
| omša | 0.22 kg |
| Aplikácia | elektrický |
| Symbol | YT-73091 |

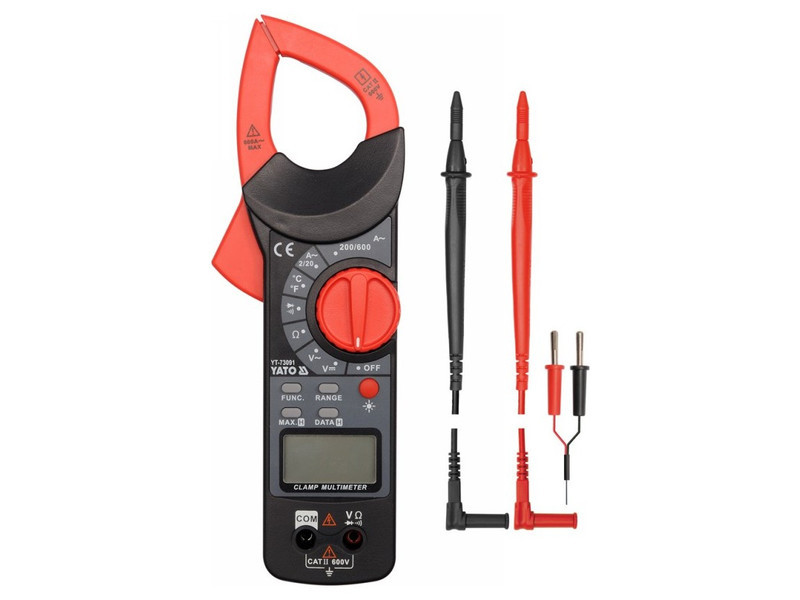

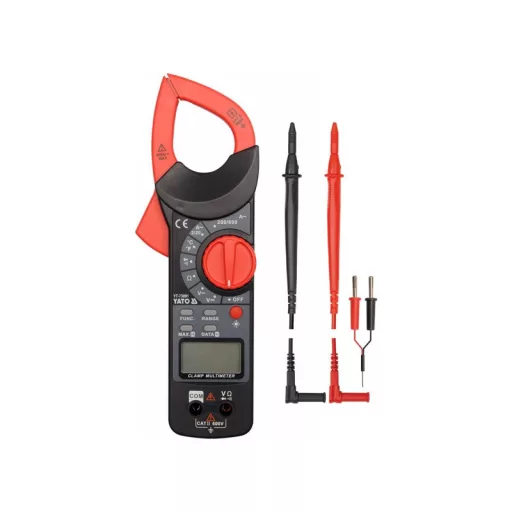

Univerzálny kliešťový merač YT-73091 s automatickým rozsahom pre väčšinu indikácií umožňuje vykonávať základné elektrické merania. Merač je vybavený meracími kliešťami, ktoré umožňujú meranie striedavého prúdu v jednom vodiči pomocou indukčnej metódy. Meranie prebieha bez rozpojenia obvodu alebo odpojenia od zdroja napájania a umožňuje merať oveľa väčší prúd ako pri bežných elektromeroch.
Základné merania:
- Meranie striedavého napätia: 0-600 V
- Meranie jednosmerného napätia: 0-600 V
- meranie striedavého prúdu: STRIEDAVÝ PRÚD 0-600 A
- meranie odporu: 0-20 MΩ
- test diód:IF 1 mA,UR 1,48 V
- test spojitosti obvodu: 0-120 Ω
Ďalšie merania:
- Meranie teploty: 1: -20 až 1000 °C
Presnosť merania:
Príklad určenia presnosti pre meranie striedavého prúdu. Výpočet výsledku merania: 30 A
- Presnosť merania meracieho prístroja YT-73091 pre tento rozsah je : ±(2,5 % + 5), rozlíšenie 0,1 A
- Výpočet vzorca chyby merania: (výsledok merania x 2,5 %) + 5 x rozlíšenie
- výpočet: (30 x 2,5 %) + 5 x 0,1 = 0,75 + 0,5 = 1,25 A
Výsledok vrátane chyby merania pre indikáciu 30 A = 30 ± 1,25 A*
- Výsledok vrátane chyby merania pre indikáciu striedavého napätia: 235 V = 235 ± 8,525 V*
- Výsledok vrátane chyby merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,106 V
Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v návode na použitie.
*Merací prístroj YT-73091 nemá funkciu merania skutočnej efektívnej hodnoty, preto je uvedený výsledok skutočnou efektívnou hodnotou striedavého napätia a prúdu len pre správny sínusový priebeh.
Zabudované funkcie:
- AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou meracieho prístroja s manuálnym nastavením rozsahu pomocou gombíka by sa merania mali vykonávať postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO
- RANGE - manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých súčiastok známej hodnoty, napr. série rezistorov. Manuálne nastavenie rozsahu výrazne skráti čas takýchto meraní
- FUNC. - zmena režimu merania, napr. z merania teploty z °C na °F, prepnutie z testu diód na test spojitosti obvodu
- DATA HOLD - zachovanie aktuálne nameranej hodnoty na displeji
- MAX HOLD - zachovanie maximálnej nameranej hodnoty na displeji
Ďalšie informácie:
- LCD displej, maximálny zobrazený výsledok: 1999
- podsvietenie displeja
- zvukový signál pri skúške spojitosti obvodu pre odpory pod 50 Ω
- možnosť samostatného zapnutia testov diód a spojitosti
- svorky otvorené až do 37 mm a umožňujú meranie jedného vodiča s maximálnym priemerom 37 mm

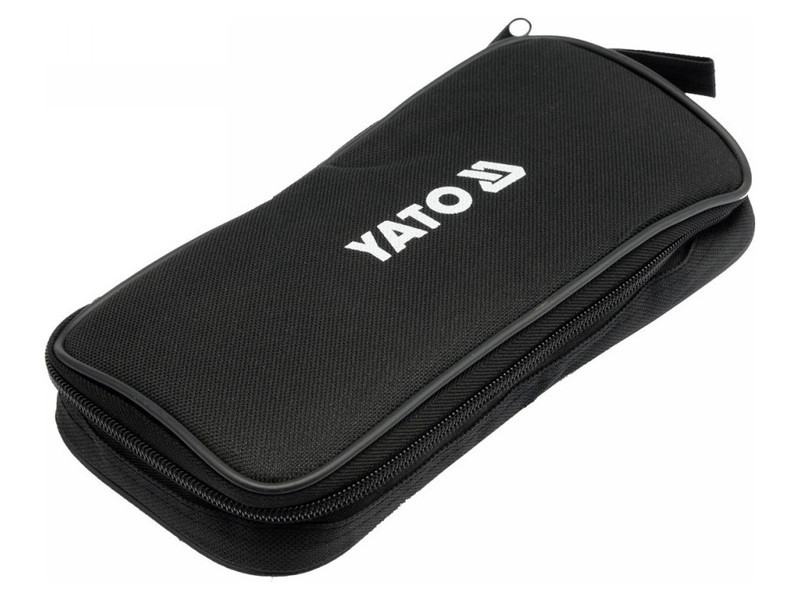

- meracie sondy a puzdro sú súčasťou dodávky
- konštrukcia s ochranou proti preťaženiu
- automatické vypnutie meracieho prístroja
- indikátor slabej batérie
- napájanie: dve 1,5 V (AAA) batérie
Pozor!
Meranie prúdu pomocou kliešťových meračov sa vykonáva len na jednom vodiči, na jednom vodiči. Pripevnenie klieští na viacvodičový kábel bez izolácie jediného vodiča ukáže nesprávny výsledok alebo nulový prietok prúdu.
