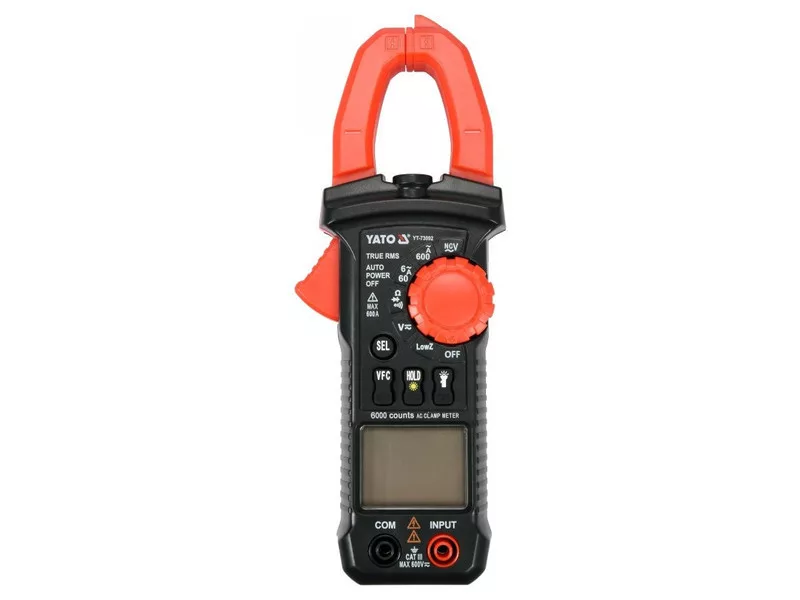

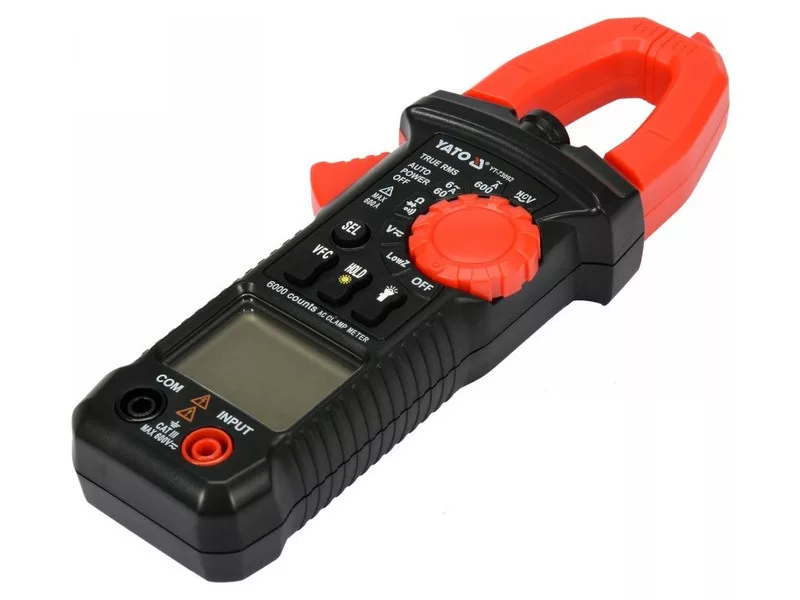

Univerzálny klešťový multimetr YT-73092 s automatickým rozsahom pre väčšinu zobrazení umožňuje základné aj pokročilé elektrické merania. Multimeter je vybavený meracími klešťami, ktoré umožňujú meranie striedavého prúdu na jedinom vodiči indukčnou metódou. Meranie sa uskutočňuje bez toho, aby bol obvod odpojený od zdroja prúdu alebo odpojený, a umožňuje meranie oveľa vyššej prúdovej sily ako tradičné elektrické meracie prístroje.

Základné merania:

• Meranie striedavého napätia: A.C. 0-600 V, TRUE RMS + V.F.C. + LowZ
• Meranie jednosmerného napätia: D.C. 0-600 V, LowZ
• Meranie striedavého prúdu: A.C. 0-600 A, TRUE RMS + V.F.C.
• Meranie odporu: 0-60 MΩ
• Test diódy: IF 1 mA, UR 2.3 V
• Test kontinuity obvodu: 0-120 Ω

Ďalšie merania:

• Meranie striedavého napätia v režime nízkej impedance: A.C. 0-600 V
• Meranie jednosmerného napätia v režime nízkej impedance: D.C. 0-600 V
• Bezdotykové detekovanie striedavého napätia: NCV

Presnosť merania:

Príklad určovania presnosti merania striedavého prúdu. Výpočet na základe meraného výsledku: 30 A

Presnosť multimetra YT-73092 v tomto rozsahu: ±(2,5%+10), rozlíšenie 0,01 A

• vzorec pre výpočet chyby merania: (meraný výsledok x 2,5%) + 10 x rozlíšenie
• výpočet: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,8 A
• Skutočný výsledok s prihliadnutím na chybu merania pri indikácii 30 A = 30 ± 0,85 A

Výsledok s prihliadnutím na chybu merania pri indikácii merania striedavého napätia: 235 V = 235 ± 3,3 V
výsledok s prihliadnutím na chybu merania pri indikácii merania jednosmerného napätia: 12 V = 12 ± 0,116 V
Tabuľku rozlíšenia a presnosti nájdete v používateľskej príručke.

Vstavané funkcie:

• TRUE RMS - multimetr s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/prúdu. Na rozdiel od priemerných metrík zobrazujú zariadenia ukazujúce skutočnú RMS hodnotu nielen správne hodnoty pre sinusové vlnové formy, ale aj pre sinusové vlnové formy skreslené vyššími harmonickými, alebo štvorcové alebo trojuholníkové vlnové formy. Táto funkcia je nevyhnutná tam, kde sa v obvode vyskytujú prepínacie napájacie zdroje, meniče motorov, systémy HVAC atď.
• NCV - bezdotyková detekcia striedavého napätia indukčnou metódou. Multimeter detekuje prítomnosť napätia v izolovanom vodiči a označuje aj fázový vodič
• LowZ - meranie striedavého a jednosmerného napätia v režime nízkej impedance. Jav, ktorý sa nazýva duchové napätie, môže sťažiť diagnostiku napájacích sietí, napríklad v priemyselných budovách. Výskyt napätia na nepripojenom vodiči, kde sa napätie indukuje cez vodič pripojený k sieti a beží rovnakým kanálom. Funkcia LowZ desaťnásobne znižuje impedanciu vstupov multimetra oproti štandardnému meracímu režimu, potom multimeter, ktorý odoberá vzorku napätia, ťahá trochu vyšší prúd a tým vybíja náboj nahromadený v drôte. Výsledkom je meranie napätia bez takzvaného duchového napätia.
• V.F.C. - dolnopriepustový filter. Funkcia môže byť užitočná napríklad pri meraní výstupného napätia ovládača elektromotoru, ktorý na reguláciu rýchlosti motoru používa zmenu frekvencie a napätia (ovládače VFD). Keď je funkcia zapnutá, multimetr filtruje rušenie s vysokou frekvenciou, napríklad z PWM signálu, a necháva iba nízku frekvenciu. Týmto spôsobom filter umožňuje presné meranie efektívnej hodnoty napätia/prúdu prúdiaceho do motora
• AUTO - automatické nastavenie meracieho rozsahu. Ak meriame neznáme hodnoty s multimetrom s manuálnym nastavením rozsahu pomocou otočného prepínača, musíme vykonávať merania postupne od najväčšieho rozsahu až po rozsah poskytujúci najpresnejší výsledok - v opačnom prípade riskujeme poškodenie prístroja. Na druhej strane, ak meriame s multimetrom s funkciou AUTO, musíme urobiť len jedno meranie a multimetr automaticky nájde optimálny rozsah. Multimeter sa štandardne spúšťa v režime AUTO
• SEL - zmena meracieho režimu, napríklad z merania striedavého napätia na meranie jednosmerného napätia, zapnutie testu diódy na test kontinuity obvodu alebo meranie odporu
• HOLD - zobrazenie aktuálne meranej hodnoty na displeji

Ďalšie informácie:

• LCD displej, maximálny počet zobrazovaných bodov: 5999
• podsvietenie displeja
• osvetlenie meracej oblasti kleští
• zvukový signál pri teste kontinuity obvodu, ak je odpor nižší ako 60 Ω
• možnosť samostatného zapnutia testu diódy a testu kontinuity obvodu
• klešte sa otvárajú do 26 mm a umožňujú meranie na jedinom vodiči s maximálnym priemerom 18 mm

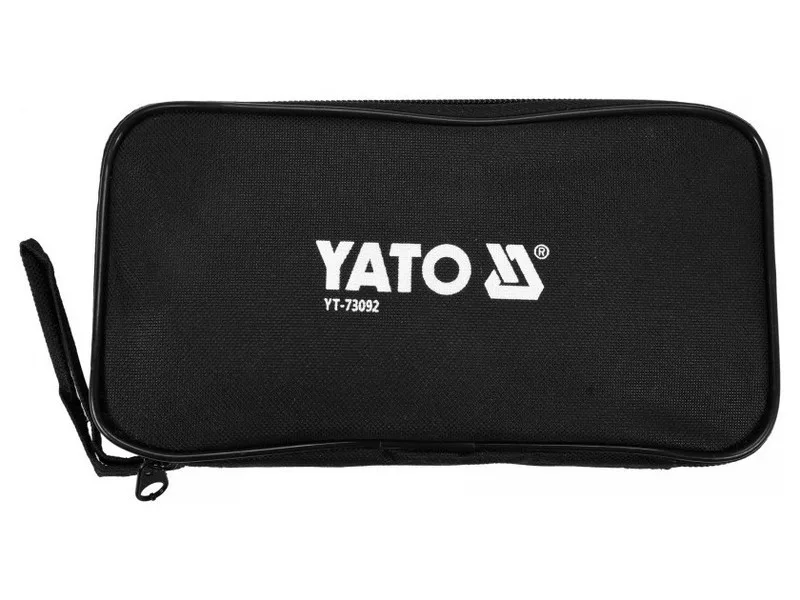

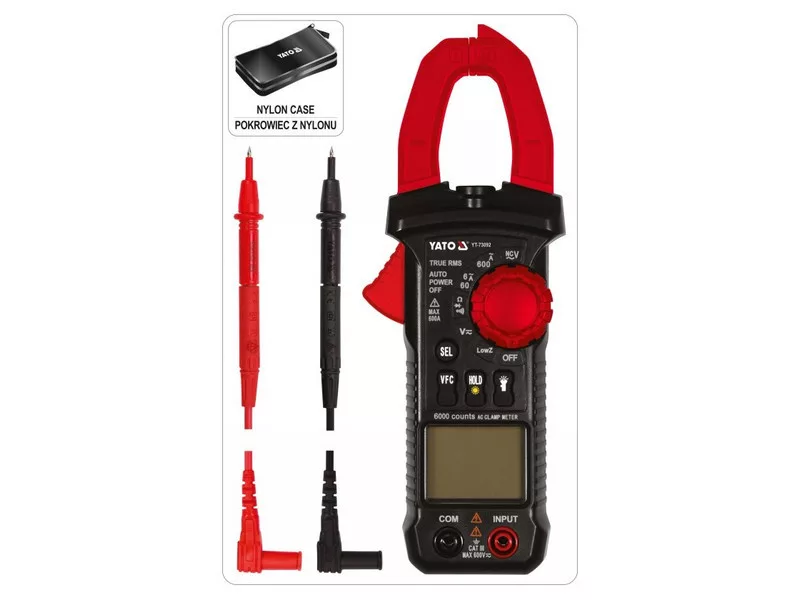

• meracie sondy a prenosný obal sú súčasťou balenia
• konštrukcia vybavená ochranou proti preťaženiu
• multimeter sa automaticky vypne po 15 minútach nečinnosti
• indikátor nízkeho stavu batérie
• napájanie: dve batérie 1,5 V (AAA)

Pozor!

Meranie prúdu pomocou kleští sa uskutočňuje na jednom vodiči, jednom vodiči. Upevnenie kleští na viacdrôtový kábel bez izolácie jedinej vodiča zobrazí nesprávny výsledok alebo ukáže nulový prúdový prietok.
