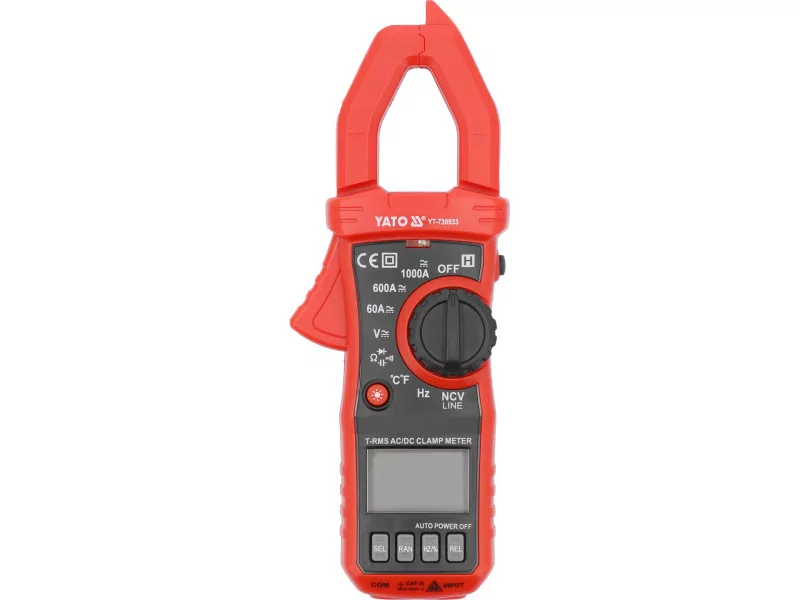

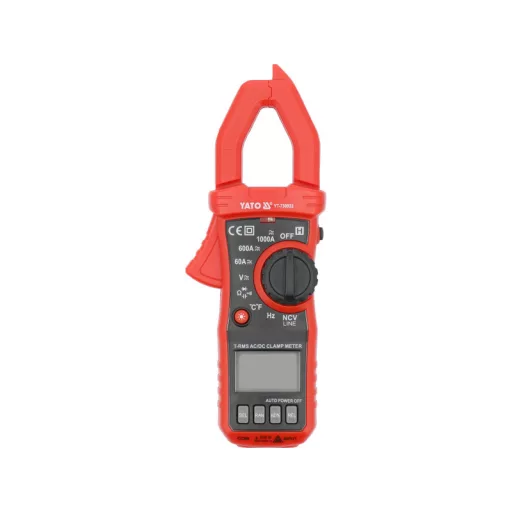

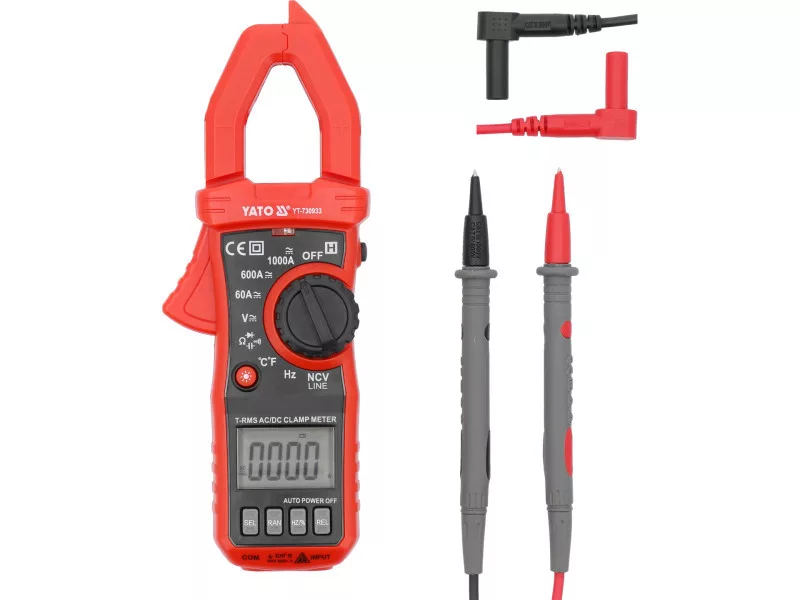

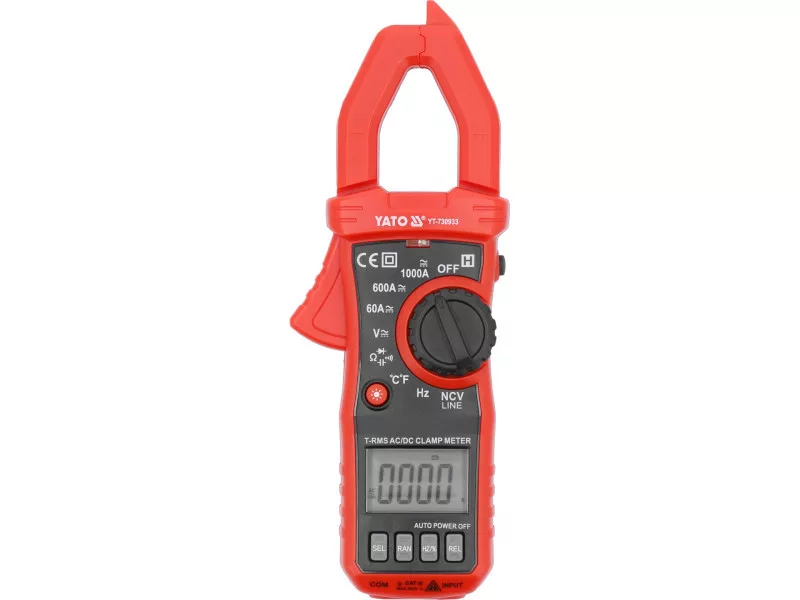

YATO Digitálne zamykacie kliešte

Všeobecný klešťový merací prístroj so funkciou TRUE RMS, s automatickým a manuálnym výberom rozsahu. Umožňuje meranie základných a pokročilých elektrických veličín. Kleštiami je možné meranie jednosmerného aj striedavého prúdu v rozsahu od 10 mA do 1000 A. Meranie sa vykonáva bez prerušenia obvodu alebo oddelenia od napájacieho napätia. Merací prístroj je schopný merat oveľa vyšší prúd ako tradičné elektrické meracie prístroje. Testovacie vodiče majú silikónovú izoláciu, ktorá je flexibilná a odoláva vysokým teplotám.

Základné merania:

• meranie striedavého napätia: AC 0-750 V, TRUE RMS (40-1000 Hz)
• meranie jednosmerného napätia: DC 0-1000 V
• meranie striedavého prúdu: AC 0-1000 A, TRUE RMS (40-1000 Hz)
• meranie jednosmerného prúdu: DC 0-1000 A
• meranie rezistencie: 0–60 MΩ
• test diód: _IF 2 mA,_UR 3.2 V
• test kontinuity obvodu: 0-50 Ω

Ďalšie merania:

• meranie kondenzátorov: 0-100 mF
• meranie frekvencie: 0-10 Mhz
• meranie teploty: -30°C do 1000°C
• bezkontaktné detekovanie striedavého napätia: NCV
• meranie prúdu vniku
• meranie prítomnosti fázy (funkcia vzorkovania)

Precision of measurement:

Príklad na určenie presnosti merania striedavého prúdu. Výpočty pre merací výsledok: 30 A

• presnosť merania meracieho prístroja YT-730933 v tomto rozsahu: ±(2.5%+10), rozlíšenie 0.01 A
• vzorec pre výpočet meracej chyby: (výsledok merania x 2%) + 30 x rozlíšenie
• výpočty: (30 x 2.5%) + 10 x 0.01 = 0.75 + 0.1 = 0.85 A

Skutočný výsledok s prihliadnutím na meraciu chybu k indikácii 30 A = 30 ± 0.85 A.

• výsledok s prihliadnutím na meraciu chybu k indikácii merania striedavého napätia: 235 V = 235 ± 2.85 V
• výsledok s prihliadnutím na meraciu chybu k indikácii merania jednosmerného napätia: 12 V = 12 ± 0.146 V

Tabuľka s rozlíšením a presnosťou pre dané meranie sa nachádza v návode na použitie.

Vstavané funkcie:

• TRUE RMS - merací prístroj s touto funkciou zobrazuje skutočnú efektívnú hodnotu striedavého napätia alebo striedavého prúdu. Na rozdiel od priemerných meracích prístrojov poskytujú prístroje s TRUE RMS presné hodnoty nielen pre sinusovú vlnu, ale aj pre skreslené sinusové vlny, napríklad vyššie harmonické, štvorcové alebo trojuholníkové vlny. Táto funkcia je nevyhnutná tam, kde sa v obvode vyskytujú prepínače napájacích zdrojov, motorové invertory, HVAC inštalácie atď.
• NCV - bezkontaktná detekcia striedavého napätia indukčnou metódou. Merací prístroj detekuje prítomnosť napätia v izolovanom vodiči a tiež indikuje fázový vodič.
• LINE - detekcia striedavého napätia kontaktom, ako pri tradičnom vzorkovaní. Keď je sondy meracieho prístroja vložené do otvoru zásuvky a je prítomná fáza, na displeji sa zobrazia štyri pomlčky, kontrolka LED svieti a je počuť prerušovaný pípnutie.
• AUTO - automatické nastavenie meracieho rozsahu. Ak meriame neznáme hodnoty s meracím prístrojom s manuálnym nastavením rozsahu pomocou otočného prepínača, merania musia byť vykonané postupne od najväčšieho rozsahu po najpresnejší. V opačnom prípade riskujeme poškodenie zariadenia. S multimeterom s funkciou AUTO je potrebné vykonať len jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO.
• RAN - manuálne nastavenie meracieho rozsahu
• DATA HOLD - udržanie aktuálne meranej hodnoty na displeji
• INR - režim merania prúdu vniku pomocou meracích kleští. Merací prístroj meria prúd vniku 80 ms po spustení zariadenia.

Ďalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 6000.
• osvetlenie displeja a oblasti kleští
• akustický signál pri teste kontinuity, ak je rezistencia nižšia ako 50Ω
• klešte sa otvárajú do 25 mm

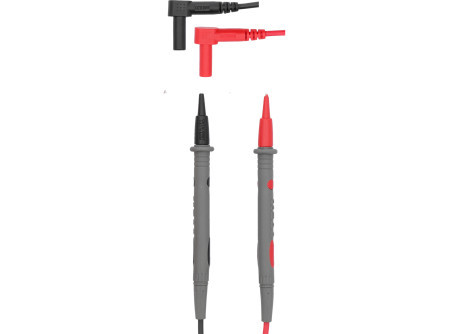

• 14 cm dlhé meracie sondy
• dĺžka kábla vrátane sond: 103 cm
• priemer kábla vrátane izolácie: 3,6 mm

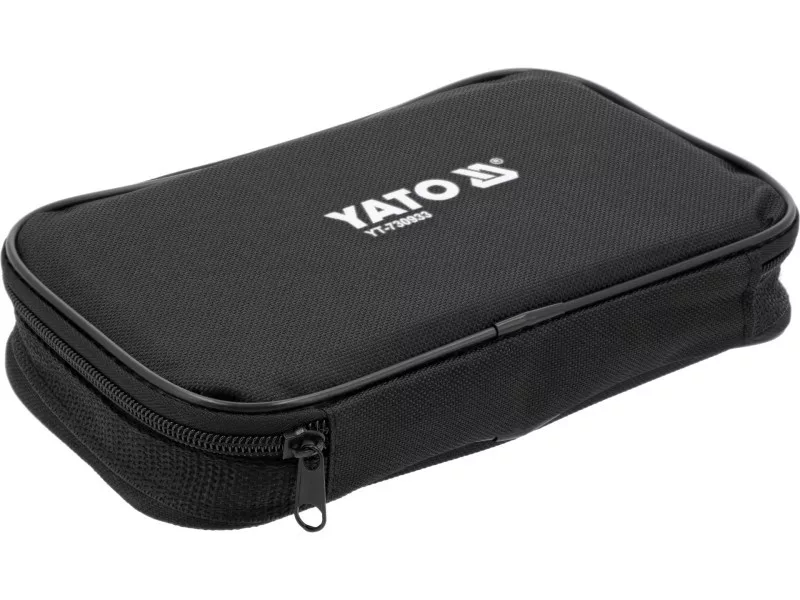

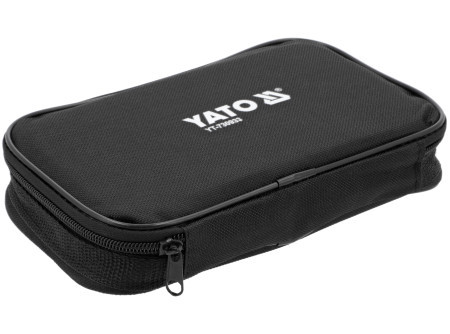

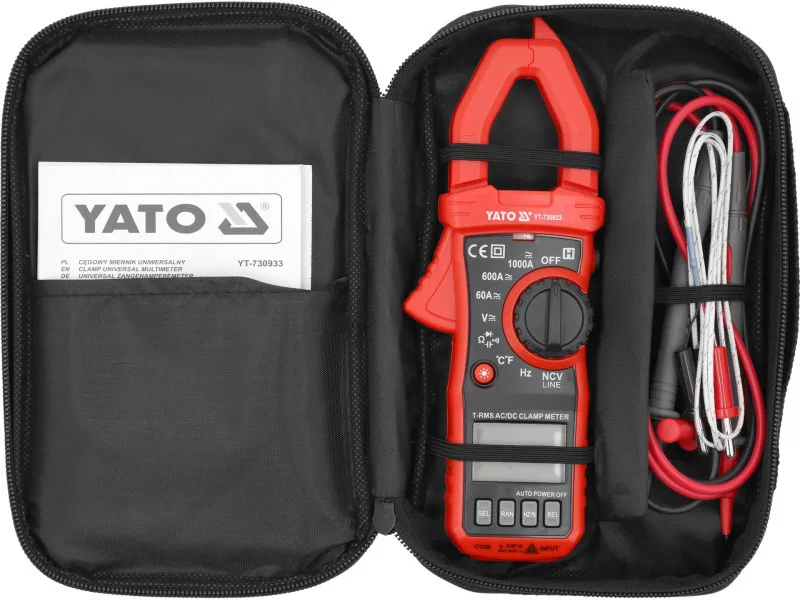

• dodávané s obalom
• dizajn poskytujúci ochranu pred preťažením
• automatické vypnutie meracieho prístroja po 15 minútach neaktivity
• možnosť vypnutia režimu automatického vypnutia
• indikátor nízkej úrovne batérie
• napájanie: tri batérie 1,5 V (AAA)

Pozor!

Meranie prúdu s klešťovými meracími prístrojmi sa vykonáva len na jednom vodiči, na jednom drôte. Upevnenie kleští na viacdrôtový kábel bez izolácie jedného vodiča dáva nesprávny výsledok alebo ukazuje nulový prúd.
