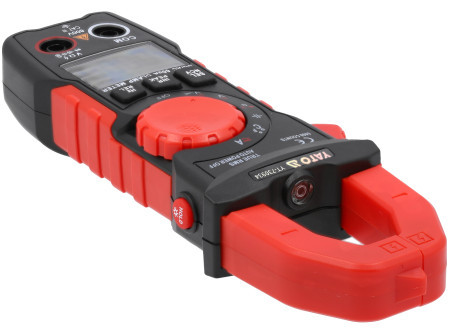

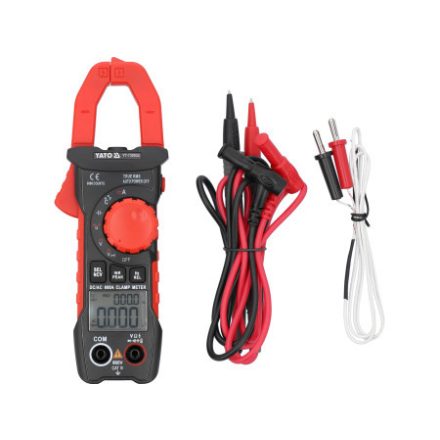

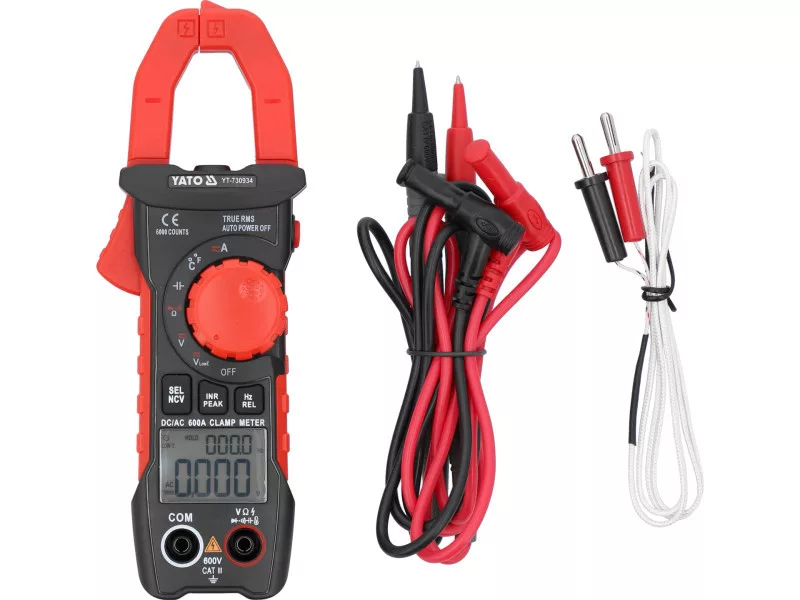

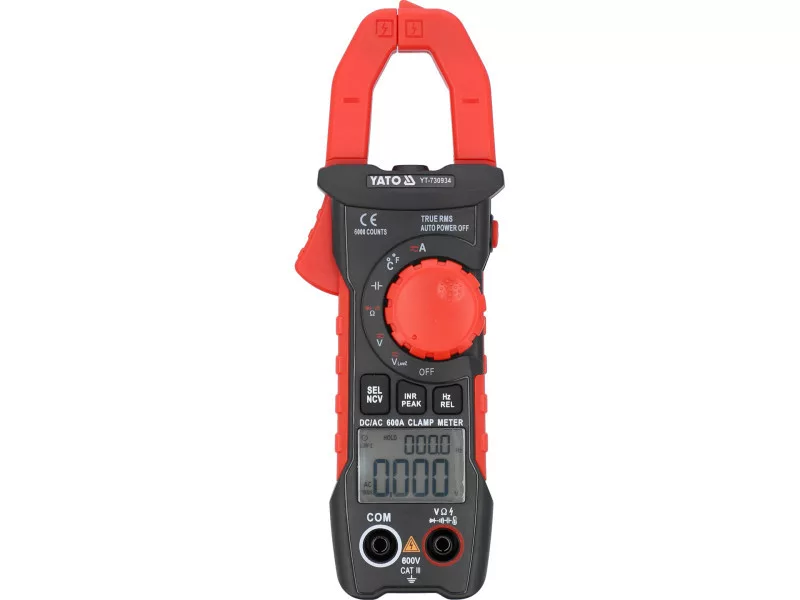

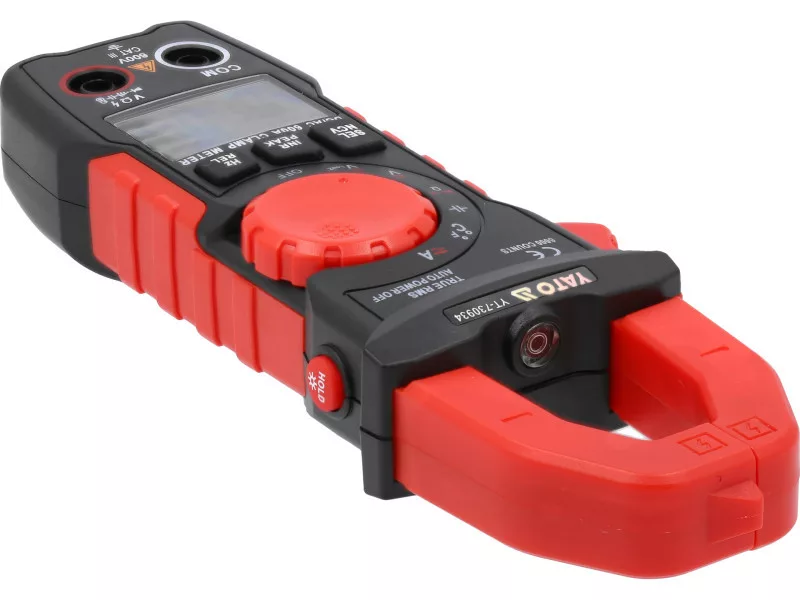

YATO Digitálna ampérka 600 A

Univerzálny kliešťový merací prístroj s automatickým rozsahom pre každé meranie umožňuje vykonávať základné a pokročilé merania elektrických veličín. Merač je vybavený meracími kliešťami, ktoré umožňujú meranie jednosmerného a striedavého prúdu v jednom vodiči pomocou zabudovaného snímača HALL. Meranie prebieha bez rozpojenia obvodu alebo odpojenia od zdroja napájania a umožňuje merať oveľa vyššie prúdy ako pri bežných elektromeroch. Prívody meracích sond majú silikónovú izoláciu, ktorá je pružná a odolná voči vysokým teplotám.

Poznámka: Merače schopné merať jednosmerný prúd vrátane YT-730934 používajú Hallov snímač, ktorý meria hodnotu intenzity magnetického poľa. Magnetické pole na Zemi sa vyskytuje prirodzene, v dôsledku čoho sú údaje meracieho prístroja intenzity jednosmerného prúdu nenulové. Pred každým meraním intenzity jednosmerného prúdu sa musí merač priblížiť k testovanému káblu, vynulovať sa pomocou tlačidla REL, potom sa upne na testovaný kábel a odčíta sa výsledok.

Základné merania:

• Meranie striedavého napätia: 0-600 V, TRUE RMS (40-1000 Hz)
• Meranie jednosmerného napätia: DC 0-600 V
• meranie striedavého prúdu: A.C. 0-600 A, TRUE RMS (40-1000Hz)
• Meranie jednosmerného prúdu: DC 0-600 A
• meranie odporu: 0-60 MΩ
• test diód:_IF 1,5 mA,_UR 3 V
• test spojitosti obvodu: 0-50 Ω

Ďalšie merania:

• Meranie striedavého a jednosmerného napätia v režime nízkej impedancie: 0-600 V
• meranie kondenzátorov: 0-60 mF
• meranie frekvencie: 0-300 kHz
• meranie teploty: -30 až 1000 °C
• bezkontaktná detekcia striedavého napätia: NCV

Presnosť merania:

Príklad určenia presnosti pre meranie striedavého prúdu. Výpočet pre výsledok merania: 30 A

• Presnosť merania meracieho prístroja YT-730934 pre tento rozsah je : ±(2,0 %+30), rozlíšenie 0,01 A
• Výpočet vzorca chyby merania: (výsledok merania x 2 %) + 30 x rozlíšenie
• výpočet: (30 x 2 %) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A

Skutočný výsledok vrátane chyby merania pre indikáciu 30 A = 30 ± 0,90 A.

• Výsledok vrátane chyby merania pre indikáciu merania striedavého napätia: 235 V = 235 ± 2,65 V
• Výsledok vrátane chyby merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,09 V

Tabuľku s rozlíšením a presnosťou merania nájdete v návode na obsluhu.

Zabudované funkcie:

• TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/napätia. Na rozdiel od meračov s priemerovaním prístroje s true rms zobrazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené napr. vyššími harmonickými alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode vyskytujú spínané zdroje, pohony motorových meničov, zariadenia HVAC atď.
• _VlowZ - meranie striedavého a jednosmerného napätia v režime nízkej impedancie. Fenomén bežne označovaný ako duchovité napätie môže sťažovať diagnostiku napájacích sietí napríklad v priemyselných budovách. Tento jav je spôsobený napätím objavujúcim sa na nepripojenom kábli, v ktorom sa indukovalo napätie z kábla pripojeného k sieti cez ten istý kanál. Funkcia LowZ zníži impedanciu meracích zásuviek merača 10-krát v porovnaní so štandardným režimom merania, potom merač pri vzorkovaní napätia odoberá o niečo vyšší prúd, a tým vybíja náboj nahromadený v kábli. Výsledkom je meranie napätia bez duchov napätia.
• NCV - bezkontaktná detekcia striedavého napätia pomocou indukčnej metódy. Merač zisťuje prítomnosť napätia v izolovanom kábli, môže tiež indikovať fázový vodič
• AUTO - automatické nastavenie rozsahu merania. Pri meraní neznámych hodnôt pomocou merača s manuálnym nastavením rozsahu pomocou gombíka by sa merania mali vykonávať postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO
• DATA HOLD - zachovanie aktuálne nameranej hodnoty na displeji
• PEAK HOLD - zachovanie najvyššej nameranej hodnoty na displeji pomocou meracích sond
• INRUSH current - meranie zapínacieho prúdu pomocou meracích sond. Merač zmeria prúd do 100 ms od spustenia zariadenia
• REL - funkcia relatívnej hodnoty. Umožňuje vynulovať údaje meracieho prístroja. Potrebné v režime merania jednosmerného prúdu. Hallov snímač meria hodnotu okolitého elektromagnetického poľa a výsledok zobrazuje na displeji. Pred meraním jednosmerného prúdu priblížte merač k testovanému káblu, vynulujte ho a potom priložte kliešte na testovaný kábel. Tým sa získa výsledok nerušený hodnotami indikácie okolitého elektromagnetického poľa

Ďalšie informácie:

• LCD displej, maximálny zobrazený výsledok: 6000

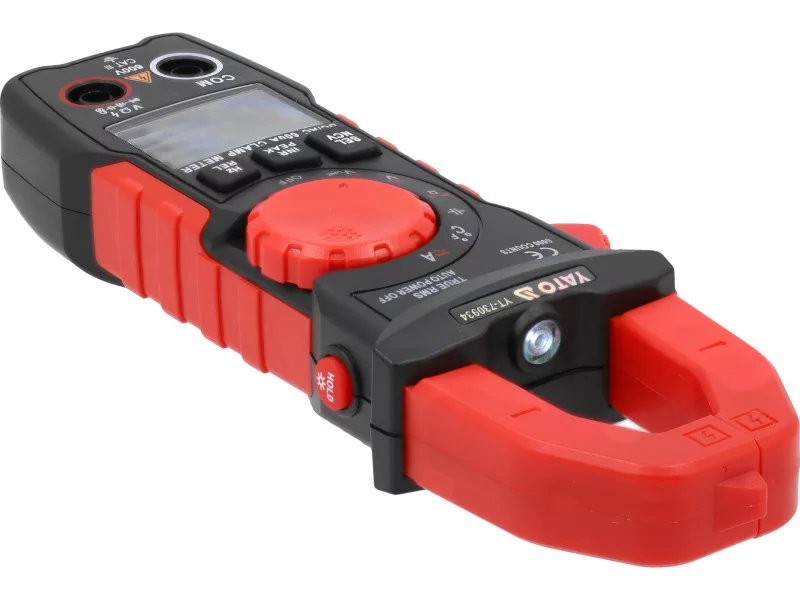

• osvetlenie obrazovky a skúšobného poľa klieští
• zvukový signál pri skúške spojitosti pre odpory pod 50 Ω
• možnosť samostatného zapnutia testov diód a kontinuity
• svorky otvorené do 25 mm a umožňujú meranie jedného vodiča s maximálnym priemerom 25 mm
• 14,5 cm dlhé sondy
• dĺžka kábla vrátane sond: 97 cm
• priemer kábla vrátane izolácie: 3,5 mm

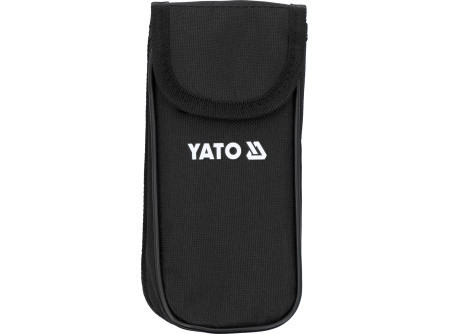

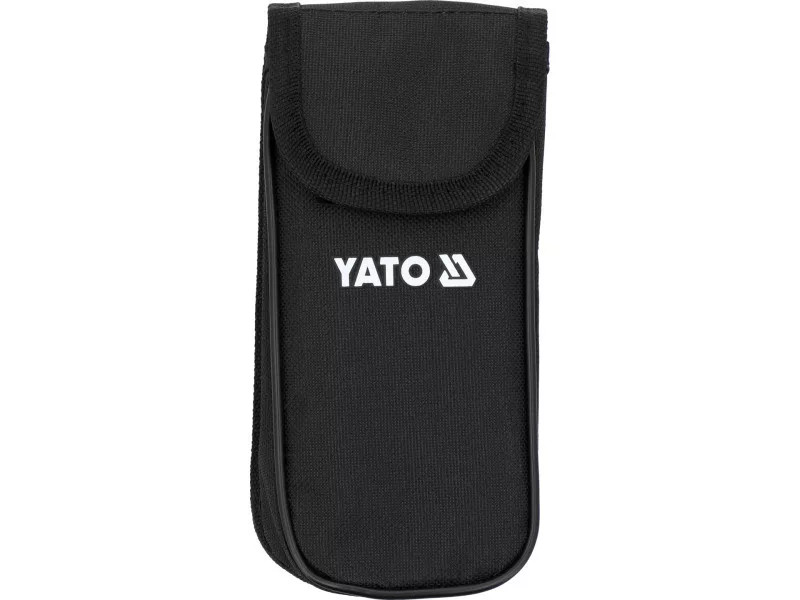

• súčasťou sady je aj puzdro na prenášanie
• konštrukcia s ochranou proti preťaženiu
• automatické vypnutie merača po 15 minútach nečinnosti
• možnosť vypnutia režimu automatického vypnutia
• indikátor slabej batérie
• napájanie: dve 1,5 V (AAA) batérie

Pozor!

Meranie prúdu pomocou prúdových klieští sa vykonáva len na jednom vodiči, jednom kábli. Pripevnenie svoriek na viacvodičový kábel bez izolácie jedného vodiča bude vykazovať nesprávny výsledok alebo nulový prietok prúdu.
