| Značka | Yato |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRF |
| meranie striedavého napätia | 0-600 V a.c. |
| Meranie jednosmerného napätia | 0-600 V d.c. |
| Striedavý prúd | 0-10 A |
| Jednosmerný prúd | 0-10 A |
| Meranie odporu | 0-99 MΩ |
| Meranie kapacity | 0-99 mF |
| Meranie frekvencie | 0.01-60 kHz |
| Skúška kontinuity obvodu | 0-30 Ω |
| Test vodivosti | áno |
| Test diód | áno |
| Test batérie | 1.5, 9 V d.c. |
| VFC dolnopriepustný filter | áno |
| SKUTOČNÁ RMS | áno |
| Zadržanie údajov | áno |
| Bezkontaktná detekcia striedavého napätia NCV | áno |
| Rozmery | 150x70x50 mm |
| Materiál | ABS |
| Typ zobrazenia | LCD |
| LED podsvietenie | áno |
| Rozsah zobrazenia | 9999 |
| Rozsah automatického merania | áno |
| Vzorkovacia frekvencia | 2-3 krát za sekundu |
| Zvukový signál | áno |
| Automatické vypnutie | áno |
| Funkcia baterky | áno |
| Poistka | F630mAH250V / F10AL250V |
| Napájanie | batéria |
| Typ akumulátora | 2x1.5V; AAA |
| Rozsah prevádzkových teplôt | 0~40 ˚C |
| Skladovacia teplota | -10 ~ +50 ˚C |
| omša | 0.2 kg |
| Aplikácia | elektrický |
| Symbol | YT-73094 |

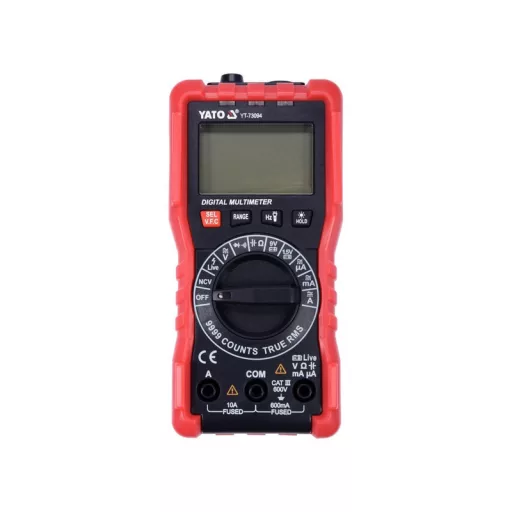

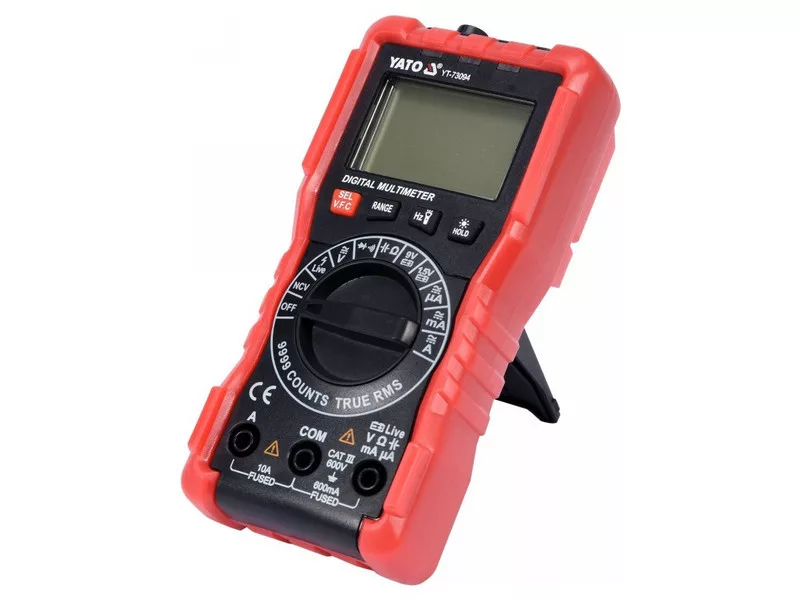

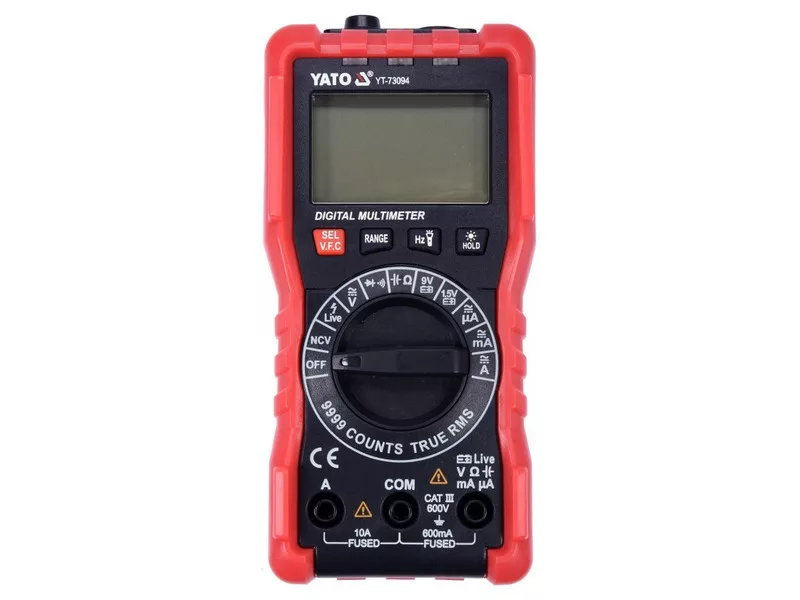

Univerzálny merací prístroj YT-73094 s funkciou TRUE RMS a automatickým rozsahom pre každé meranie umožňuje vykonávať základné aj pokročilé elektrické merania. Ďalšou a užitočnou možnosťou je možnosť bezkontaktnej detekcie striedavého napätia, ako aj detekcie fázového vodiča cez izoláciu. Pomocou testu 1,5 V a 9 V batérie môžeme skontrolovať napätie batérie pri zaťažení, to pomôže posúdiť jej stav a vylúčiť alebo potvrdiť potrebu výmeny.
Základné merania:
- Meranie striedavého napätia: STRIEDAVÉ NAPÄTIE 0-600 V, SKUTOČNÁ EFEKTÍVNA HODNOTA + STRIEDAVÉ NAPÄTIE
- Meranie jednosmerného napätia: DC 0-600 V
- Meranie striedavého prúdu: STRIEDAVÝ PRÚD 0-10 A, SKUTOČNÁ EFEKTÍVNA HODNOTA + V.F.C.
- Meranie jednosmerného prúdu: DC 0-10 A
- meranie odporu: 0-9,999 MΩ
- test diód:IF 1 mA,UR 3,3 V
- test spojitosti obvodu: 0-30 Ω
Ďalšie merania:
- meranie kondenzátorov: 0-99,99 mF
- meranie frekvencie: 0-60 khz
- bezkontaktná detekcia striedavého napätia: NCV
- test 1,5 V batérie so záťažovým odporom približne 30 Ω
- test 9 V batérie so záťažovým odporom približne 300 Ω
Presnosť merania:
Príklad určenia presnosti merania striedavého napätia. Výpočet výsledku merania: 235 V
- Presnosť merania meracieho prístroja YT-73094 pre tento rozsah je : ±(1,2 % + 3), rozlíšenie 0,1 V
- Výpočet vzorca chyby merania: (výsledok merania x 1,2 %) + 3 x rozlíšenie
- výpočet: (235 x 1,2 %) + 3 x 0,1 = 2,82 + 0,3 = 3,12 V
Skutočný výsledok vrátane chyby merania pre indikáciu 235 V = 235 ± 3,12 V
- Skutočný výsledok vrátane chyby merania pre indikáciu jednosmerného napätia: 12 V = 12 ± 0,114 V
- Výsledok vrátane chyby merania pre indikáciu merania striedavého prúdu: 8 A = 8 ± 0,15 A
Tabuľku s rozlíšením a presnosťou merania nájdete v návode na obsluhu.

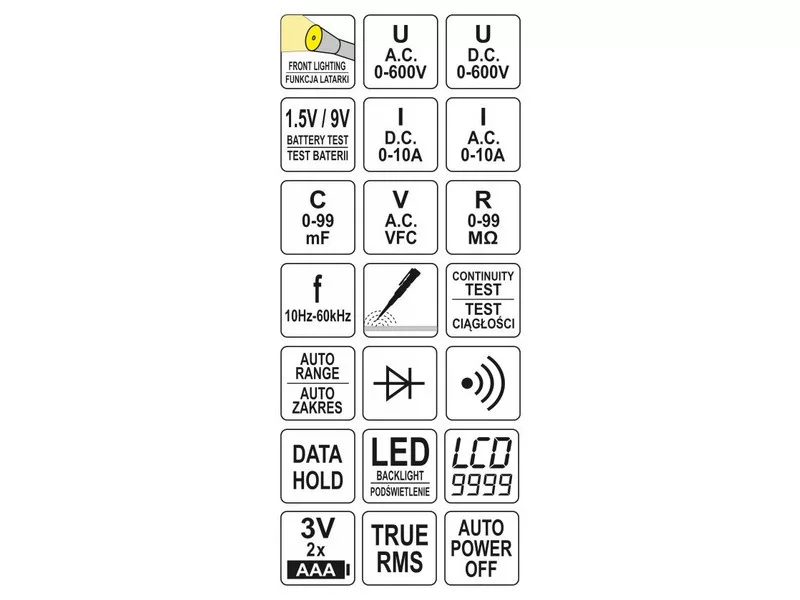

Zabudované funkcie:
- TRUE RMS - merač s touto funkciou zobrazuje skutočnú efektívnu hodnotu striedavého napätia/napätia. Na rozdiel od meračov s priemerovaním prístroje s true rms zobrazujú správnu hodnotu nielen pre sínusové priebehy, ale aj pre sínusové priebehy skreslené napr. vyššími harmonickými alebo štvorcovými či trojuholníkovými priebehmi. Nevyhnutná funkcia všade tam, kde sa v obvode vyskytujú spínané zdroje, pohony motorových meničov, zariadenia HVAC atď.
- NCV - bezkontaktná detekcia striedavého napätia indukčnou metódou. Merač zisťuje prítomnosť napätia v izolovanom vodiči a môže tiež indikovať fázový vodič
- V.F.C. - dolnopriepustný filter. Táto funkcia má svoje využitie napríklad pri meraní výstupného napätia regulátora elektromotora, ktorý využíva zmeny frekvencie a napätia na riadenie otáčok motora (VFD regulátory). Keď je funkcia aktivovaná, merač odfiltruje vysokofrekvenčné rušenie napríklad zo signálu PWM a ponechá len nízku frekvenciu. Týmto spôsobom filter umožňuje presné meranie efektívnej hodnoty napätia/prúdu tečúceho do motora
- Test 1,5 a 9 V batérie - merač počas testu odoberá z batérie malé množstvo prúdu, čo nám poskytuje 100 % informácií potrebných na posúdenie, či daný zdroj energie bude schopný napájať naše zariadenie. Pre úplnú informáciu je dobré najprv zmerať jednosmerné napätie a potom porovnať výsledok s hodnotou z testu batérie. Príliš vysoký pokles alebo nízke napätie je jasným signálom, že zdroj napájania je potrebné vymeniť.
- AUTO - automatické nastavenie rozsahu merania. V prípade merania neznámych hodnôt pomocou meracieho prístroja s manuálnym nastavením rozsahu pomocou voliča by sa merania mali vykonávať postupne od najväčšieho rozsahu po rozsah poskytujúci najpresnejší výsledok - inak hrozí poškodenie prístroja. Na druhej strane v prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merací prístroj automaticky nájde optimálny rozsah. Merací prístroj sa štandardne spúšťa v režime AUTO
- RANGE - manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých súčiastok známej hodnoty, napr. série rezistorov. Manuálne nastavenie rozsahu výrazne skráti čas takýchto meraní.
- SEL - zmena režimu merania, napr. zo striedavého na jednosmerné meranie napätia
- DATA HOLD - uchováva aktuálne nameranú hodnotu na displeji
Ďalšie informácie
- LCD displej, maximálny zobrazený výsledok: 9999
- podsvietenie displeja a funkcia baterky
- zvukový signál pri skúške spojitosti pri odpore pod 30 Ω
- automatické prepínanie z testu diód na test spojitosti pri odpore pod 50 Ω (nie je možné nastaviť merač len na test diód)

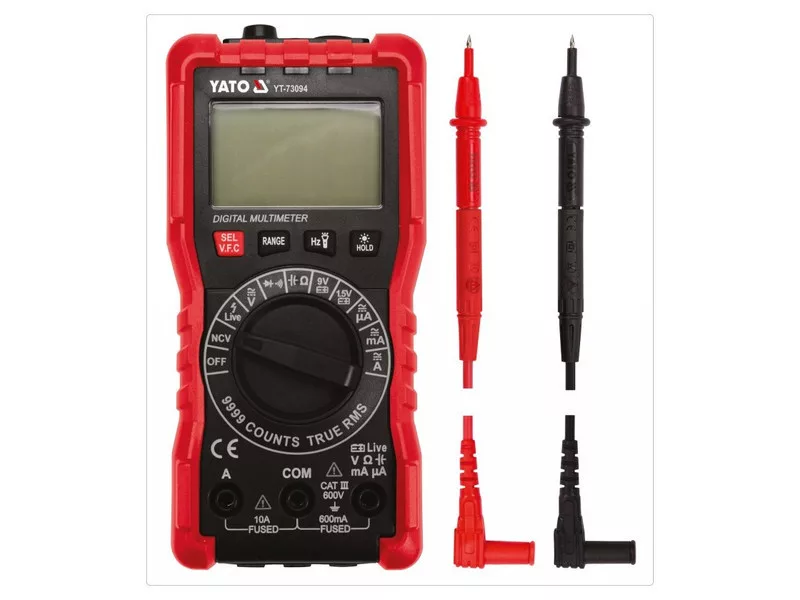

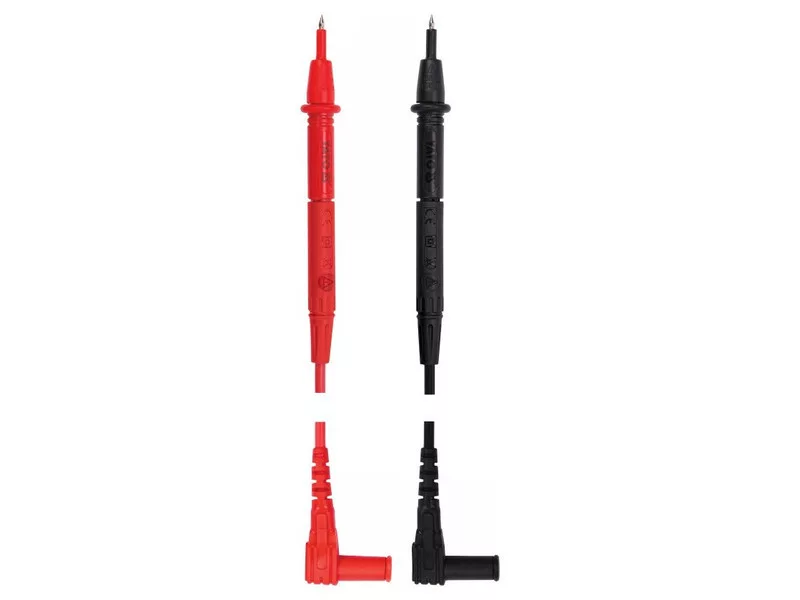

- meracie sondy sú súčasťou dodávky
- konštrukcia s ochranou proti preťaženiu
- ABS kryt + tzv. puzdro, t. j. gumový kryt chrániaci merač pred mechanickým poškodením
- automatické vypnutie merača
- indikátor slabej batérie
- napájanie: dve 1,5 V (AAA) batérie
