| Značka | Yato |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRF |
| Vzdialenosť prenosu signálu | >1 km |
| Prevádzková relatívna vlhkosť Rh | 10-95 % |
| Vlastnosti | umiestnenie a vedenie kábla, miesto prerušenia kábla, overenie poradia pripojení v kábli RJ45, ovládanie napätia telefónnej linky, |
| Funkcie pokračovali | kontrola polarity napätia na telefónnej linke, kontrola prítomnosti skratu, nastavenie citlivosti sledovania/hlasitosti |
| Napájanie | batéria |
| Typ akumulátora | 3x1,5V; AAA (vysielač), 9V; 6F22 (prijímač) |
| Rozmery | 63x134x31 (vysielač), 40x200x32 (prijímač) mm |
| Materiál | ABS |
| Laser | NIE |
| Funkcia baterky | áno |
| Typ zobrazenia | LED |
| Indikátor slabej batérie | áno |
| Rozsah prevádzkových teplôt | -10 ~ +40 ˚C |
| Skladovacia teplota | -10 ~ +40 ˚C |
| omša | 138 (vysielač), 120 (prijímač) g |

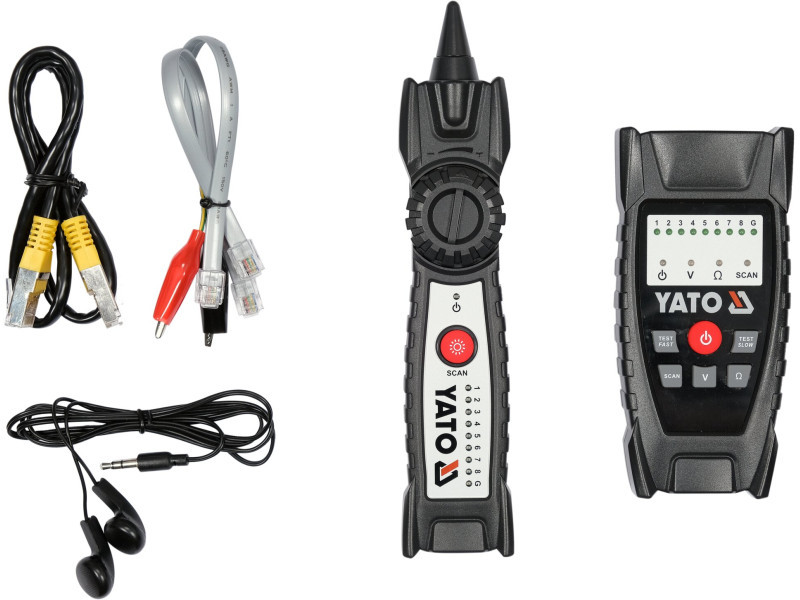

| Nastavte obsah | vysielač, prijímač |
| Aplikácia | na kontrolu a lokalizáciu kabeláže |
| Symbol | YT-73137 |
Lokátor káblov YT-73137 je zariadenie na kontrolu a lokalizáciu káblov. Používa sa na určenie trasy kábla v stene, identifikáciu sieťového kábla v serverovni, lokalizáciu poruchy v elektrickom systéme automobilu, overenie poradia spojov v kábli RJ-45 a kontrolu stavu telefónnej linky.

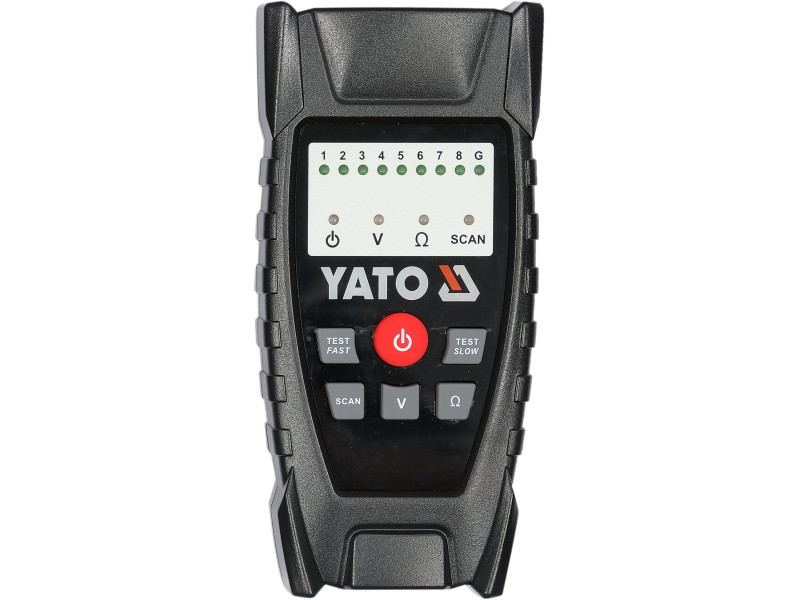

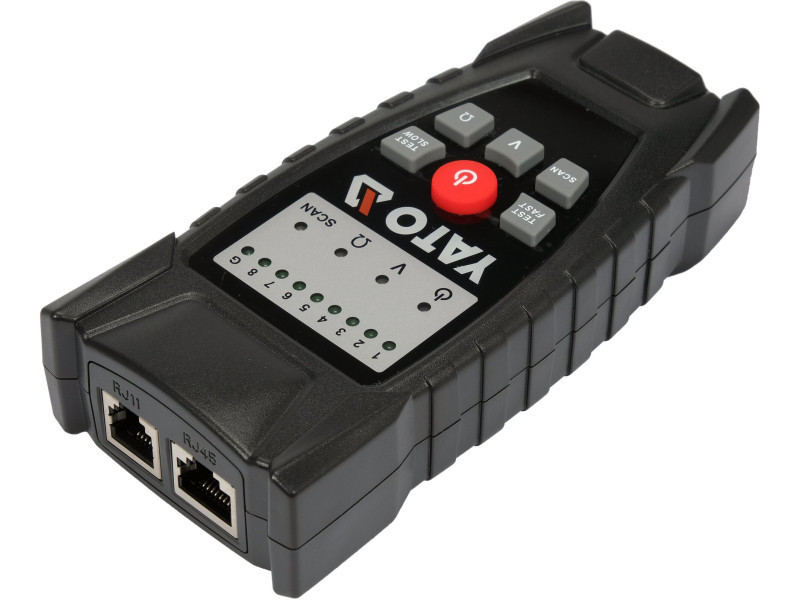

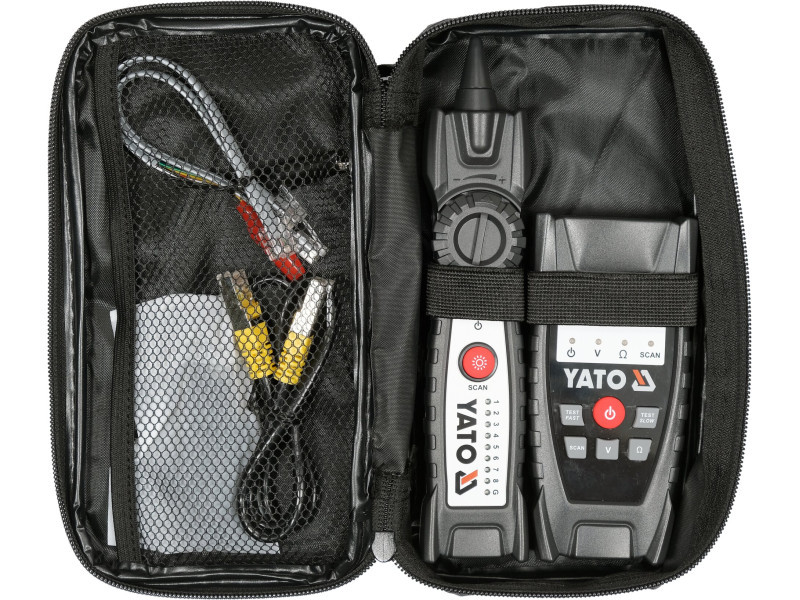

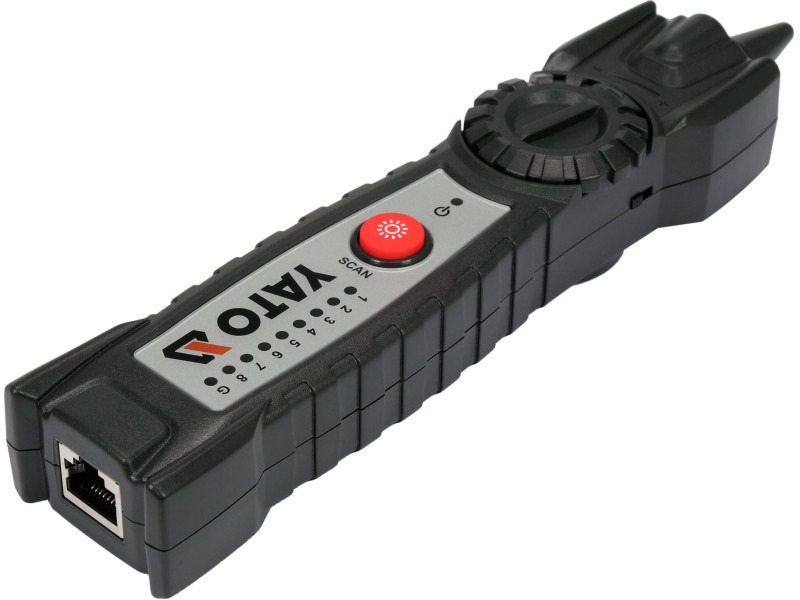

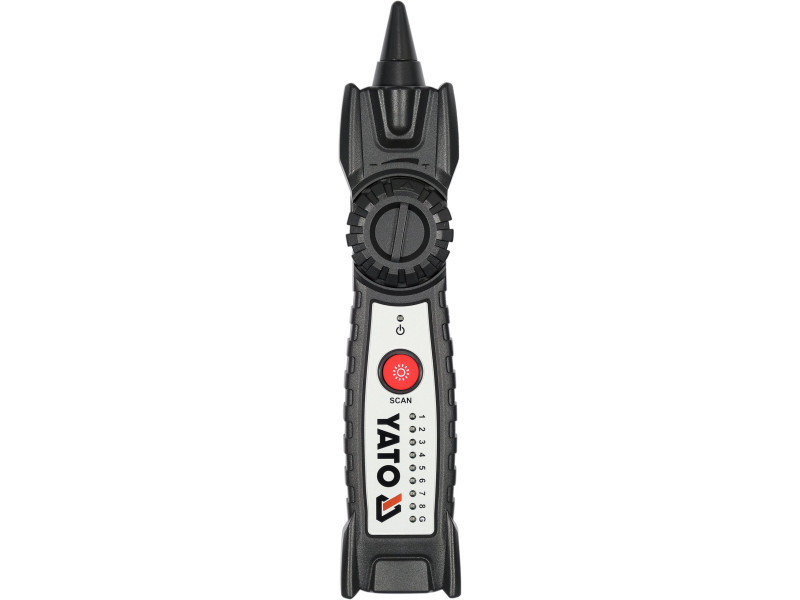

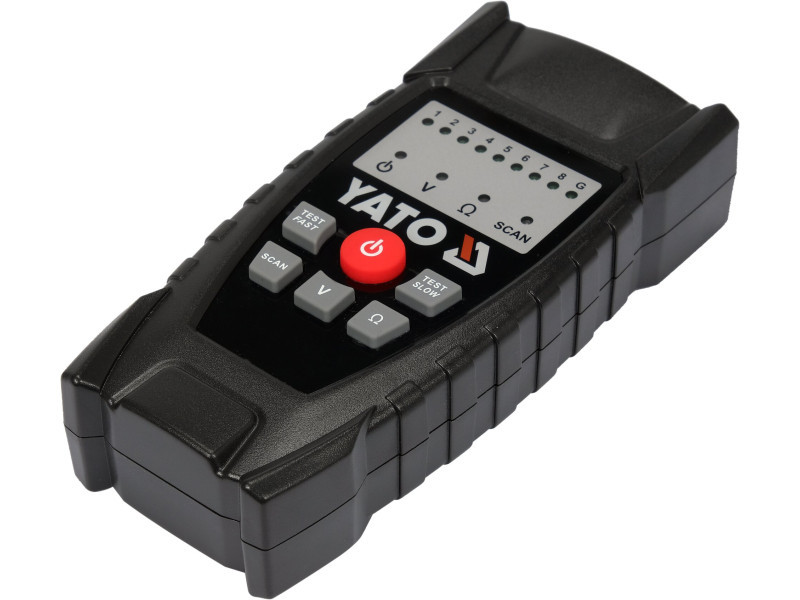

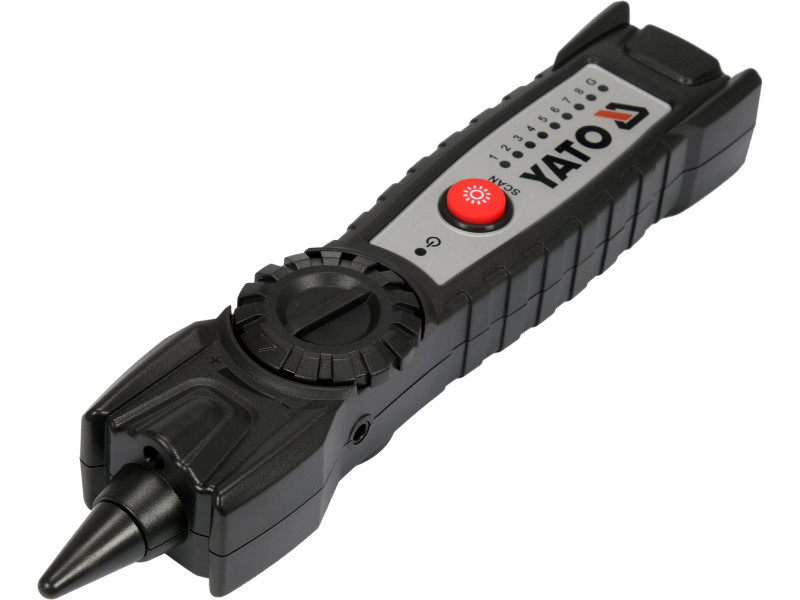

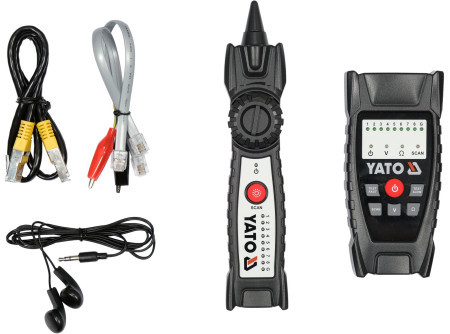

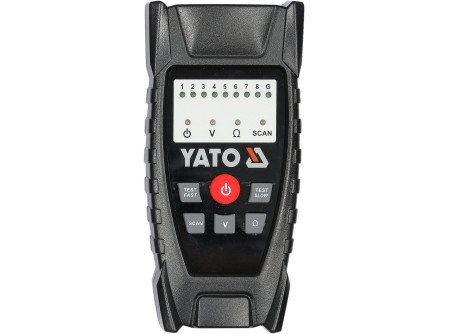

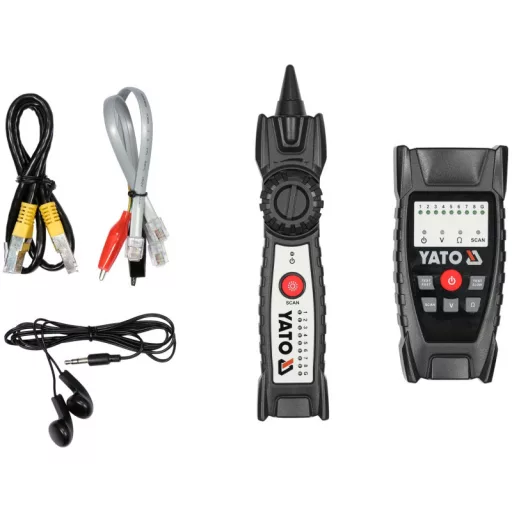

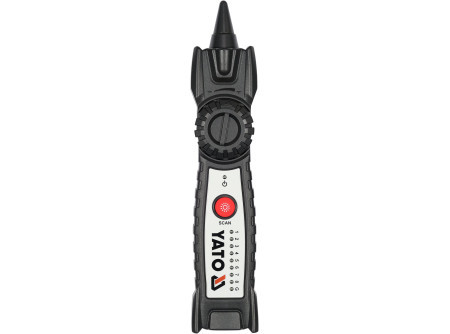

Skladá sa z dvoch zariadení: vysielača a prijímača. Vysielač je pripojený k hľadanému káblu, takže po aktivácii funkcie SCAN vysiela signál s frekvenciou známou prijímaču. Prijímač je schopný bezdrôtovo zachytiť signál zo vzdialenosti až niekoľko centimetrov* od vyhľadávaného kábla.
Je odolný voči rušeniu. Signál prijatý prijímačom sa prevedie na zvuk bez šumu a praskania. Výkon vysielača umožňuje prenos signálu v kábli na vzdialenosť minimálne 1 km. Zabudovaná zásuvka jack na prijímači umožňuje pripojenie napr. dodaných slúchadiel.
- materiál puzdra: ABS
- citlivosť signálu/regulácia hlasitosti
- rozmery a hmotnosť vysielača: 63 x 134 x 31 mm / 138 g
- rozmery a hmotnosť prijímača: 40 x 200 x 32 mm / 120 g
- napájanie vysielača: 3 x AAA - 1,5 V batérie
- napájanie prijímača: 6F22 - 9V batéria
- indikácia slabej batérie
Funkcie:
- umiestnenie a vedenie kábla
- umiestnenie prerušenia kábla
- overenie poradia spojov v kábli RJ45
- kontrola napätia telefónnej linky
- kontrola polarity napätia telefónnej linky
- kontrola prítomnosti skratu
Lokalizácia vodičov v stenách sa okrem iných bezpečnostných účelov musí vykonávať bez prítomnosti sieťového napätia v hľadanom vodiči.
*Prijímač zachytí silnejší signál, ak je jeden z krokodílových kolíkov kábla vysielača pripojený k zemi. Uzemnením môže byť buď uzemňovací vodič v domácej inštalácii, alebo, ak nie sú iné možnosti, naše telo dotýkajúce sa podlahy. Interné testy potvrdili príjem signálu vysielaného v kábli vo vzdialenosti 15 cm od prijímača (meranie bez prekážok medzi prijímačom a káblom).
