| Značka | Yato |
| Subjekt zodpovedný za tento výrobok v EÚ | TOYA S.A.Viac |
| Séria | GRF |
| Typ zváracieho stroja | IGBT |
| maximálny potenciál | 140 A |
| Zvárací prúd min | 30 A |
| Napätie | 230 V a.c. |
| Frekvencia | 50/60 Hz |
| Účiník | 0.73 |
| Rozmery | 267x128x207 mm |
| Priemer elektródy | 1.6~3.2 mm |
| Pracovný cyklus | 15 % |
| Účinnosť zdroja energie | 80 % |
| CPU procesor | áno |
| Systém znižovania napätia VRD | áno |
| Stabilizácia oblúka | áno |
| Horúci štart | áno |

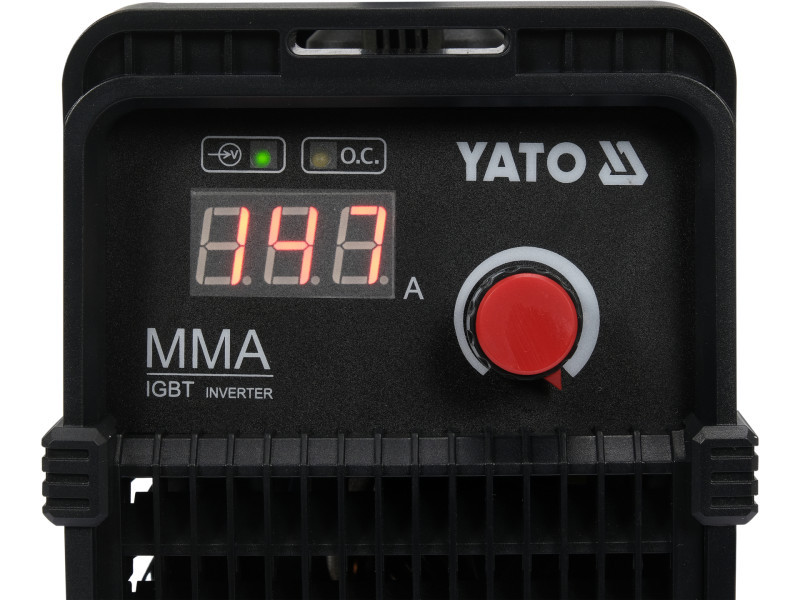

| Typ zobrazenia | LED |
| Rozsah zobrazenia | 999 |
| Ochrana proti prehriatiu | áno |
| Funkcia ochrany proti skratu | áno |
| Možnosť napájania z generátora | áno |
| Trieda izolácie vinutia | F |
| Trieda elektrickej izolácie | I |
| Stupeň ochrany | IP21 |
| omša | 3.97 kg |

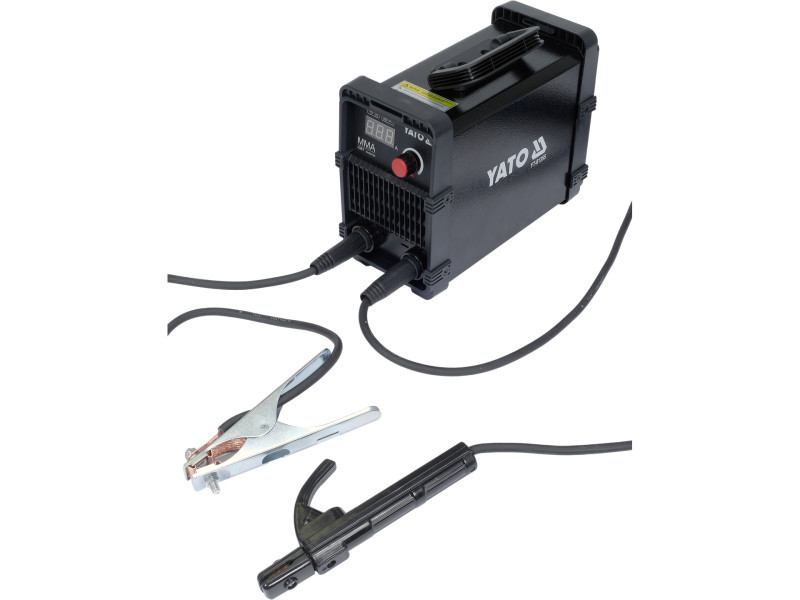

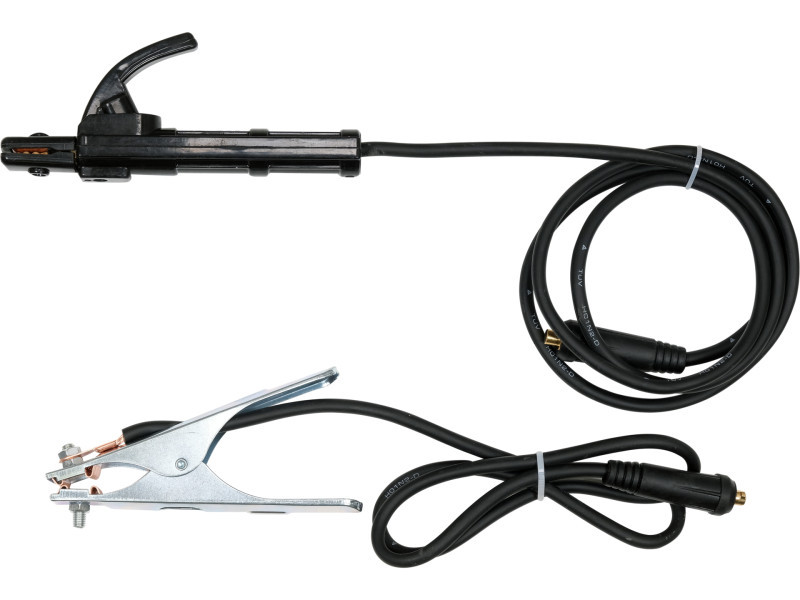

| Nastavte obsah | zvárač, držiak hmoty 150 A, 1,2 m (10 mm2), držiak elektródy 200 A, 1,8 m (10 mm2), napájací kábel 2,4 m, vyvýšený popruh |
| Aplikácia | zváranie obalenými elektródami (metóda MMA) - kyslý a zásaditý jednosmerný prúd - oceľ, nerez, liatina, meď, hliník a iné. |
| Spôsob zvárania | MMA |
| Symbol | YT-81355 |

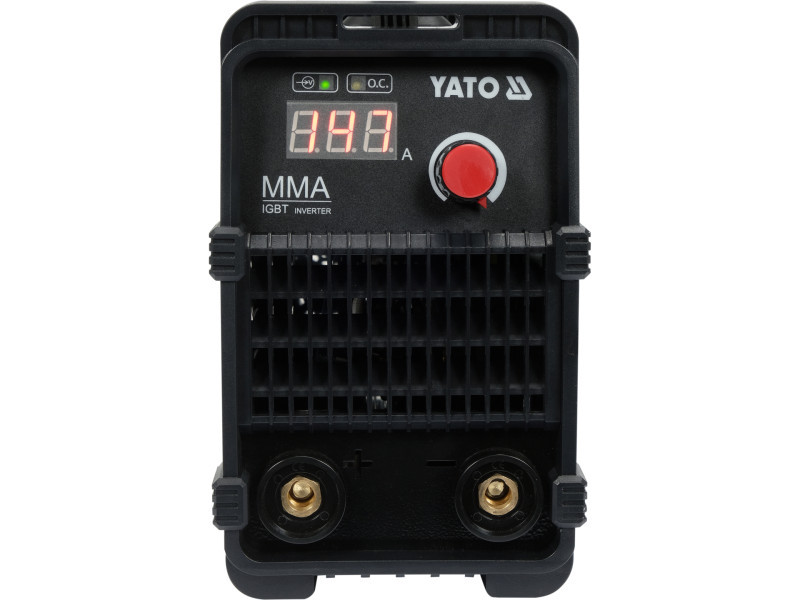

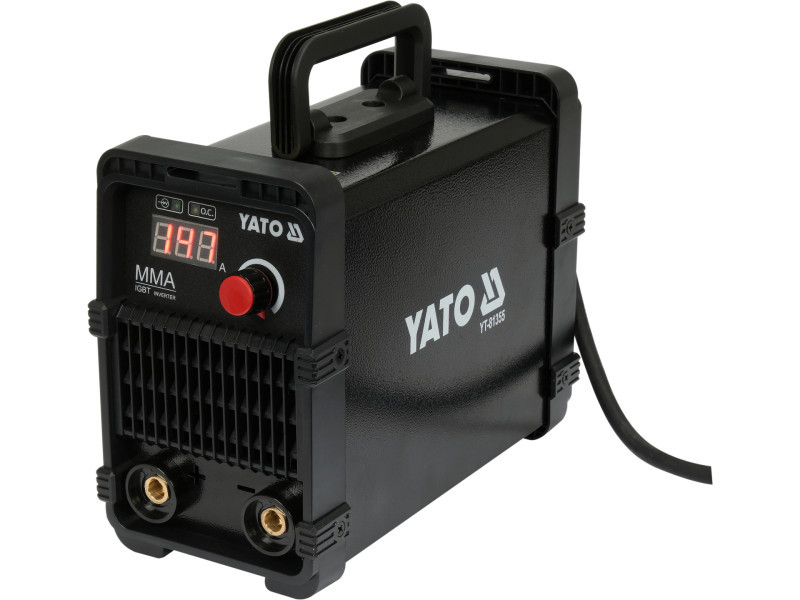

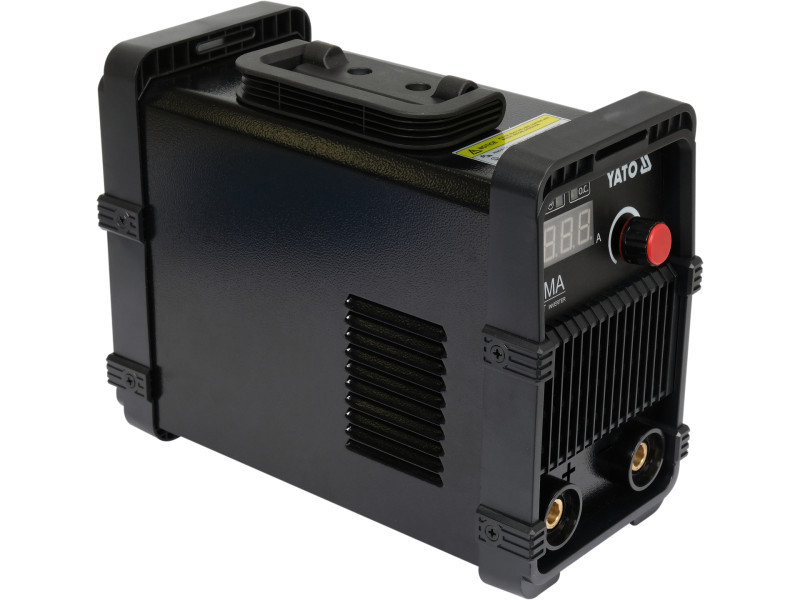

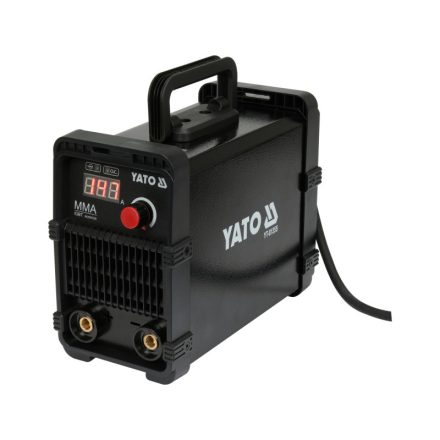

MMA 140 Invertorová zváračka založená na najnovšej generácii tranzistorov IGBT. Využíva prelomové riešenie na trhu zváracích zariadení v podobe špeciálne navrhnutého mikroprocesora, ktorý samostatne riadi celý proces zvárania. Redukcia logických obvodov a vlastné vzorkovanie zváracieho prúdu nielenže znižujú poruchovosť zariadenia, ale predovšetkým výrazne uľahčujú samotný proces zvárania. Jednoduchosť získania kvalitného zvaru ocenia profesionáli aj tí, ktorí nemajú dostatok skúseností.
Mikroprocesor navrhnutý naším závodom a vyrábaný na Taiwane je založený na architektúre ARM4 v 55 nm technológii, taktovaný na 200 MHz v 32-bitovej verzii. Umožňuje riadiť najnovšiu generáciu tranzistorov rýchlosťou až 70 kHz, čo je takmer dvojnásobok rýchlosti porovnateľných zariadení. Má vlastné riešenie na analýzu parametrov zvárania približne dvestomiliónkrát za sekundu. Eliminuje potrebu ďalších obvodov pre funkcie, ako sú ARC FORCE, ANTI STICK alebo HOT START. Absencia prídavných obvodov znamená, že vplyv rušenia vznikajúceho v procese transformácie prúdu na kvalitu zvárania je zanedbateľný, pre používateľa nepostrehnuteľný.
Základné údaje:
- zvárací prúd: 30-140 A
- odporúčaný priemer elektródy: 1,6-3,2 mm

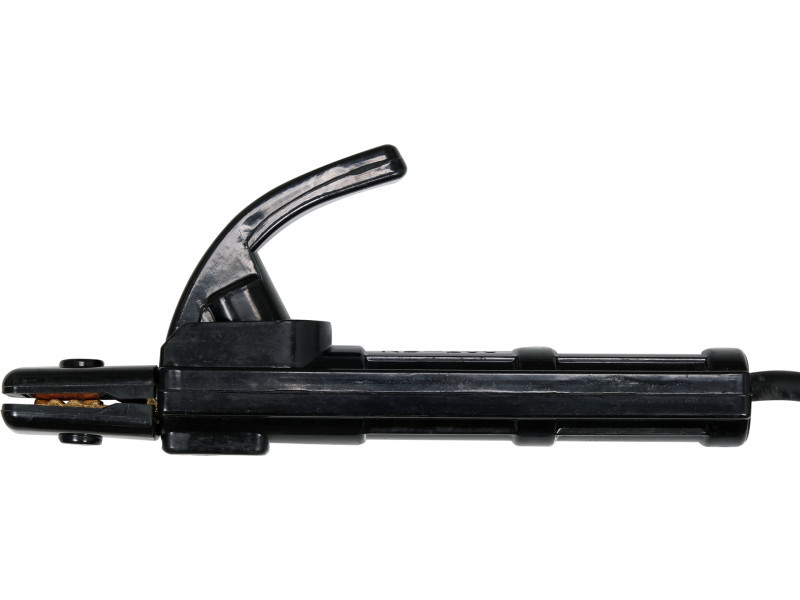

- držiak elektródy do 200 A, priemer drôtu 10 mm2, dĺžka 1,8 m

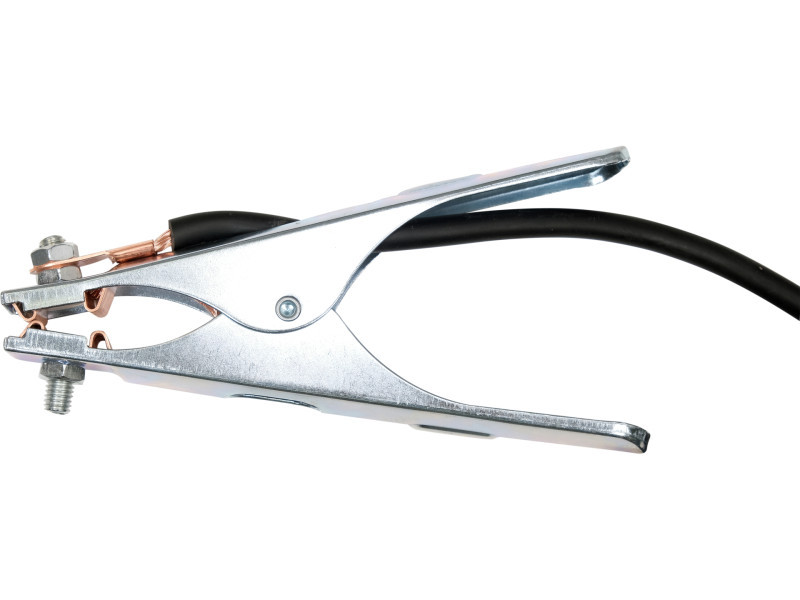

- držiak elektród do 150 A, priemer drôtu 10 mm2, dĺžka 1,2 metra
- prívodný kábel H07RN-F 3G1,5 mm2, dĺžka 2,4 metra
- účinnosť: 80 %
- účinník: 0,73

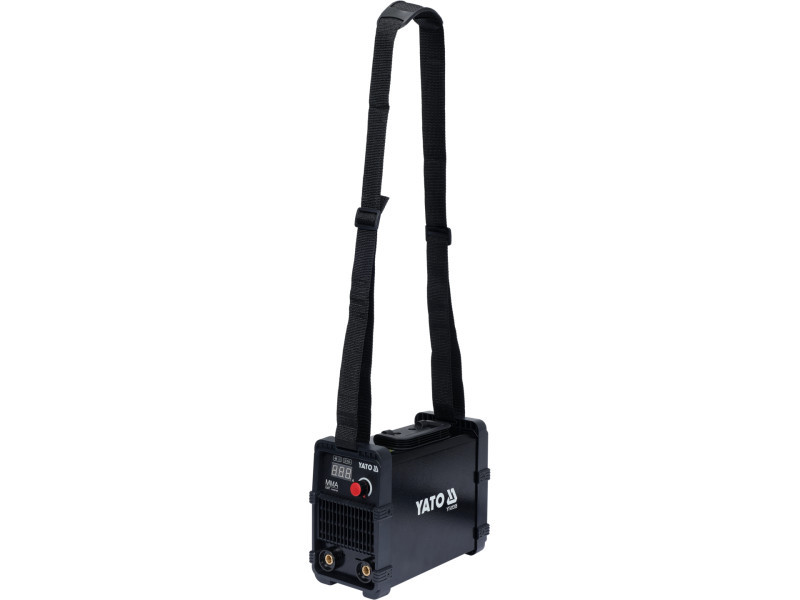

- nastaviteľný ramenný popruh
- rozmery: 267x128x207 mm
- hmotnosť: 3 kg
Vlastnosti: - je vybavený elektrickým pohonom, ktorý je vhodný pre všetky typy zariadení, ako sú napr:
- Skutočný horúci štart
- Skutočná sila oblúka, samonastavenie
- Anti stick
- VRD
- inteligentná ochrana proti preťaženiu a prehriatiu
- chladenie ventilátorom na požiadanie
Popis funkcií:
Skutočný horúci štart - keď sa elektróda priloží k zváranému materiálu, zváračka na zlomok sekundy zvýši zvárací prúd, čo výrazne uľahčuje vytvorenie oblúka. Model YT-81355 nemá zabudované nastavenie parametrov pre túto funkciu. Sú prednastavené pre najbežnejší typ elektród na trhu, t. j. rutilové elektródy.
Reálna sila oblúka - nastavuje dynamiku oblúka podľa vzdialenosti elektródy od obrobku. Viacúčelový mikroprocesor použitý v YT-81355 skúma parametre zvárania približne dvestomiliónkrát za sekundu. Výsledky meraní analyzuje v reálnom čase. Potom riadením tranzistorov až 70 000-krát za sekundu zvyšuje alebo znižuje zvárací prúd. Všetko sa deje v zlomku sekundy a cieľom týchto činností je získať čo najkvalitnejší zvárací zdroj pre dané nastavenie prúdu. Model YT-81355 nemá zabudované nastavenie parametrov pre túto funkciu. Sú prednastavené pre najbežnejší typ elektród na trhu, t. j. rutilové elektródy.
Anti stick - preruší zvárací prúd pri skratovaní elektródy, čím umožní oddelenie elektródy od zváraného materiálu.
VRD - funkcia znižuje napätie naprázdno z približne 60 V na bezpečnú úroveň. Napriek jej významnému vplyvu na bezpečnosť používatelia túto funkciu často deaktivujú. Dôvodom sú problémy so zapálením oblúka, najmä u tých, ktorí majú málo skúseností. Väčšina invertorových zváračiek testuje výstupný prúd pomocou analógových snímačov, čo telegraficky predlžuje reakčný čas a následne sťažuje zapálenie oblúka. Mikroprocesor v YT-81355 postupuje inak. V obvode zváracieho prúdu generuje priebeh s frekvenciou približne 200 MHz. V reálnom čase skúma skreslenie priebehu, ktoré sa mení v závislosti od konkrétnej fázy zvárania. V okamihu, keď sa elektróda dotkne obrobku, je detekovaný zlomok sekundy, potom sa deaktivuje funkcia VRD a zároveň sa spustí HOT START. Problém vznietenia oblúka sa nevyskytuje. Model YT-81355 má funkciu VRD trvalo aktivovanú.

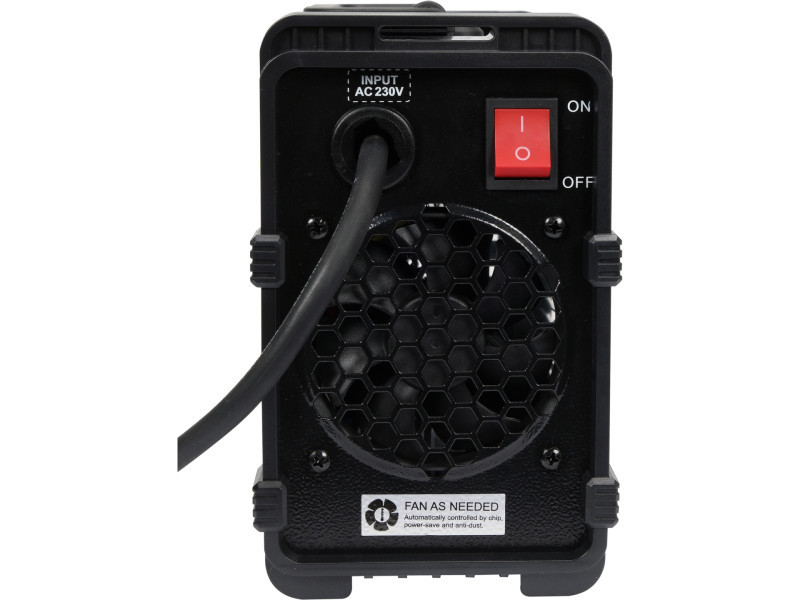

Ochrana proti preťaženiu a prehriatiu (ventilátor na požiadanie ) - mikroprocesor v modeli YT-81355 skúma teplotu kritických komponentov v reálnom čase. V závislosti od teploty najprv riadi rýchlosť ventilátora, ale keď teplota dosiahne príliš vysokú úroveň, mikroprocesor plynulo zníži výstupný prúd, čím umožní kontrolované prepálenie elektródy alebo ukončenie zvaru. Vo väčšine zváracích strojov na trhu znamená moment prehriatia okamžité vypnutie zváracieho prúdu, čo často končí nutnosťou vykonať mechanické korekcie zváraných dielov. Tento problém sa pri zváračke YT-81355 nevyskytuje.
