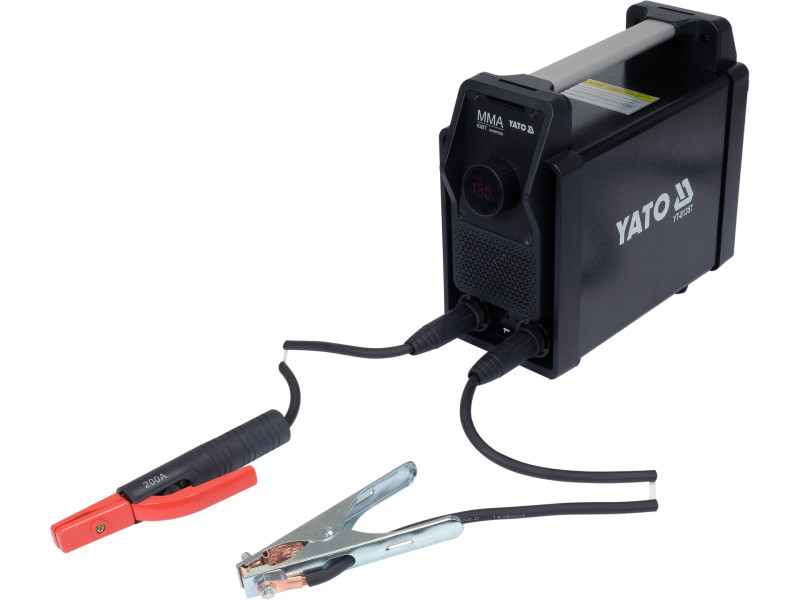

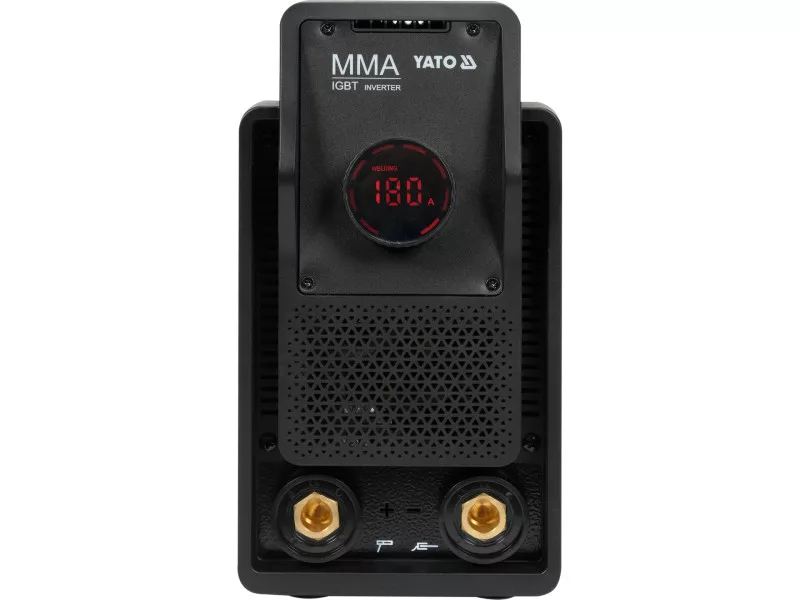

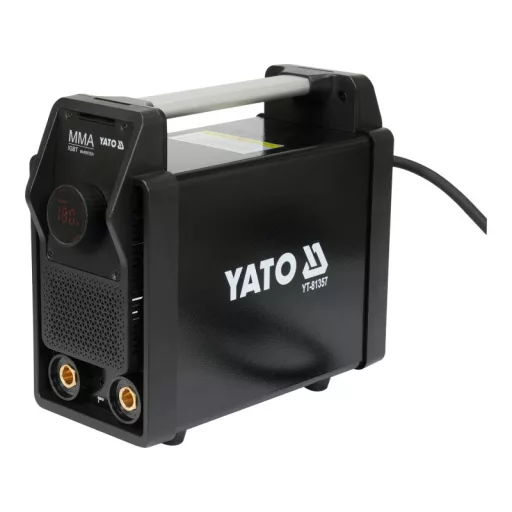

Zvárací invertor YATO 180 A

180 A MMA invertorový zvárací stroj je postavený na najnovšej generácii IGBT tranzistorov, s pokročilými funkciami a možnosťou DC TIG LIFT zvárania. Používa inováciu, ktorá priniesla prelom na trhu so zváracími strojmi, špeciálne navrhnutý mikroprocesor, ktorý samostatne riadi celý zvárací proces. Zníženie logických obvodov a špecifické vzorkovanie zváracej stopy nielenže znižuje mieru porúch zariadenia, ale predovšetkým robí samotný zvárací proces oveľa jednoduchším. Jednoduchosť dosiahnutia kvalitného zvárania ocenia profesionáli aj tí s menšími skúsenosťami. Rýchle a intuitívne jednotlačítkové ovládanie kliknutím. Vhodné pre rutil, celulóz a zásadité elektrody.

Mikroprocesor navrhnutý a vyrobený našou vlastnou továrnou na Taiwane, ktorý je založený na architektúre ARM4, technológia 55 nm, beží na 200 Mhz v 32-bitoch. Umožňuje riadiť najnovšie generácie tranzistorov rýchlosťou až 70 kHz, čo je takmer dvojnásobok rýchlosti podobných zariadení. Má vlastné riešenie pre analýzu zváracích parametrov približne dvesto miliónkrát za sekundu. Toto eliminuje potrebu umiestnenia ďalších obvodov pre funkcie ARC FORCE, ANTI STICK alebo HOT START. Absencia ďalších obvodov znamená, že vplyv interferencie generovanej v procese prevodu prúdu na kvalitu zvárania je zanedbateľný, pre používateľa nepostrehnuteľný.

Základné informácie:

• Zvárací prúd: 30-180 A
• Odporúčaný priemer elektrody: 1,6 - 4,0 mm

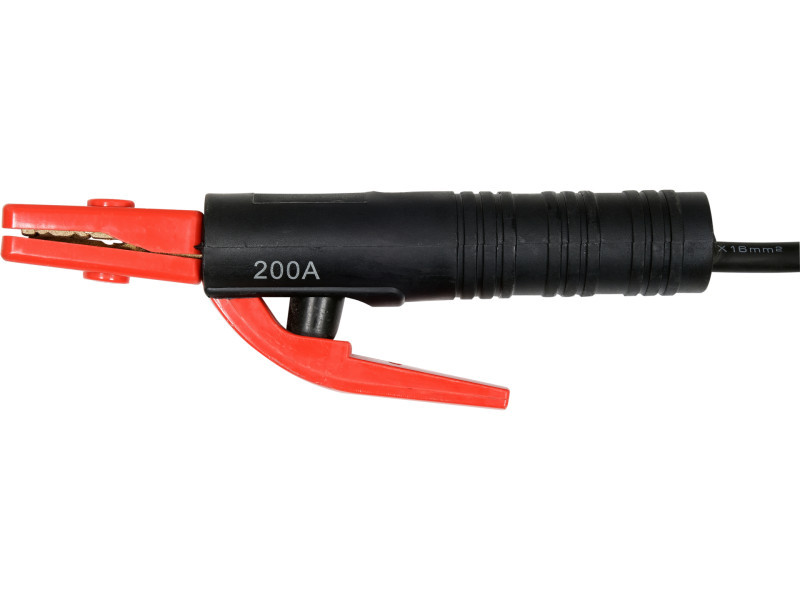

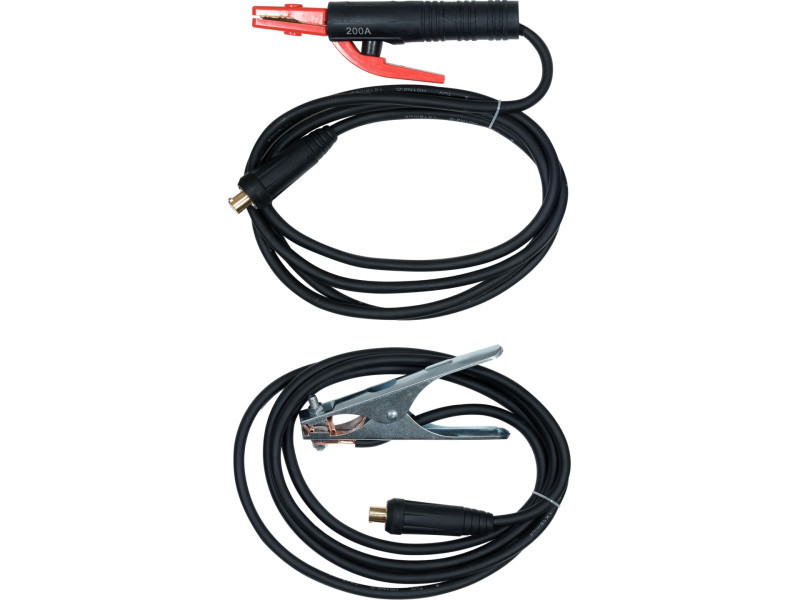

• Držiak elektrody do 200 A, prierez vodiča 16^mm2, dĺžka 3 metre

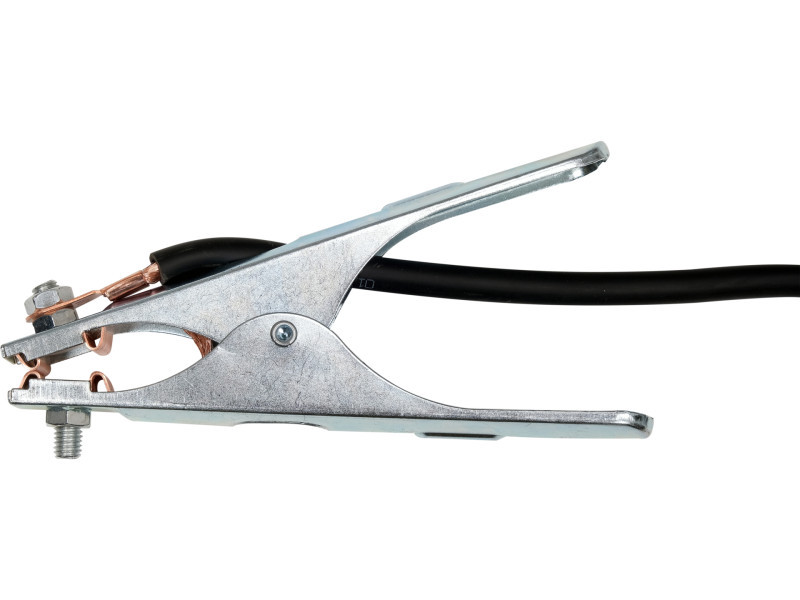

• Uzemňovacia svorka do 300 A, prierez kábla 16^mm2, dĺžka 3 metre
• Napájací kábel: H07RN-F 3G2.^5mm2, dĺžka 2,5 metra
• Účinnosť: 80%
• Činiteľ energie: 0,73

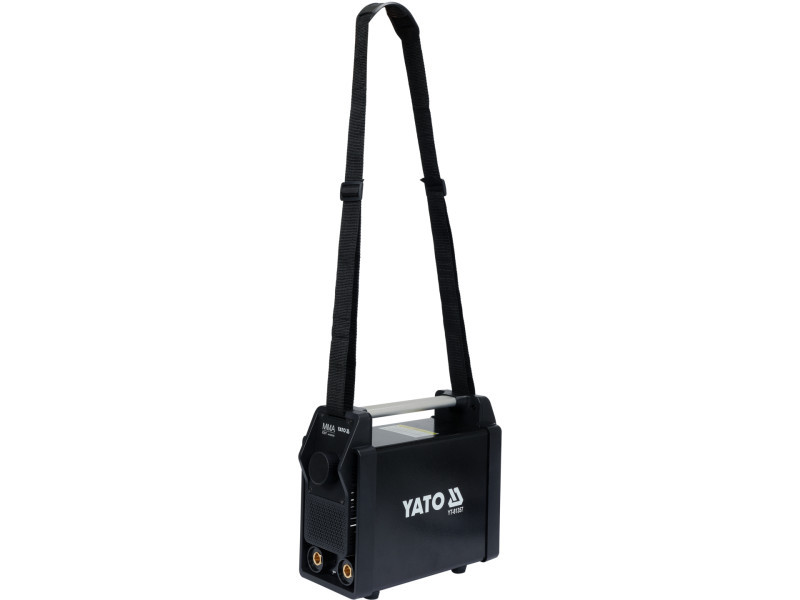

• Nastaviteľný ramenný popruh
• Rozmery: 320x138x270 mm
• Hmotnosť: 4,5 kg

Funkcie:

• S reálnou reguláciou Hot Start
• S reálnym nastavením Arc Force
• Anti stick
• VRD
• Inteligentná ochrana proti preťaženiu a prehriatiu
• Ventilátor podľa potreby

Popis funkcií:

Reálny hot start - keď sa elektroda umiestni na materiál na zváranie, zvárací stroj na zlomok sekundy zvýši zvárací prúd, čo výrazne uľahčuje zapálenie oblúka. Model YT-81357 umožňuje nastavenie funkcie v rozsahu 0-10% a dobu trvania od 0,0 do 1,0 sekundy. Skúsený zvárač využíva možnosť nastavenia pri práci s celulózovými a zásaditými elektródami.

Reálny Arc force - nastavuje dynamiku oblúka podľa vzdialenosti elektrody od dielca. Vo viacúčelovom mikroprocesore použitom v YT-81357 sa zváracie parametre kontrolujú približne dvesto miliónkrát za sekundu. V reálnom čase analyzuje výsledky merania. Potom, ako riadi tranzistory až 70 000-krát za sekundu, zvyšuje alebo znižuje zvárací prúd. Všetky tieto operácie sa dejú v zlomkoch sekundy a ich cieľom je dosiahnuť najlepšiu kvalitu zvárania pri nastavenom prúde. Model YT-81357 má pre túto funkciu možnosť nastavenia parametrov 0-10%. Skúsený zvárač využíva možnosť nastavenia pri práci s celulózovými a zásaditými elektródami.

Anti stick - vypne zvárací prúd, keď sa elektroda skratuje, čo umožňuje odpojenie elektrody od zváraného materiálu.

VRD - táto funkcia znižuje napätie v prázdnom chode z približne 60 V na bezpečnú úroveň pre človeka. Aj keď má významný vplyv na bezpečnosť, funkciu často deaktivujú používatelia. Dôvodom sú problémy so zapálením oblúka, najmä u menej skúsených. Väčšina invertorových zváracích strojov testuje výstupný prúd pomocou analógových senzorov, čo telegraficky zvyšuje reakčný čas a v dôsledku toho komplikuje zapálenie oblúka. Mikroprocesor YT-81357 to robí inak. Generuje signál s frekvenciou približne 200 MHz v obvode zváracieho prúdu. V reálnom čase kontroluje deformáciu bežiacej vlnovej formy, ktorá sa mení podľa aktuálnej fázy zvárania. Okamih kontaktu elektrody detekuje za zlomok sekundy, potom vypne funkciu VRD a zároveň sa spustí HOT START. Problém so zapálením oblúka sa nevyskytuje. YT-81357 má schopnosť zapnúť a vypnúť funkciu VRD.

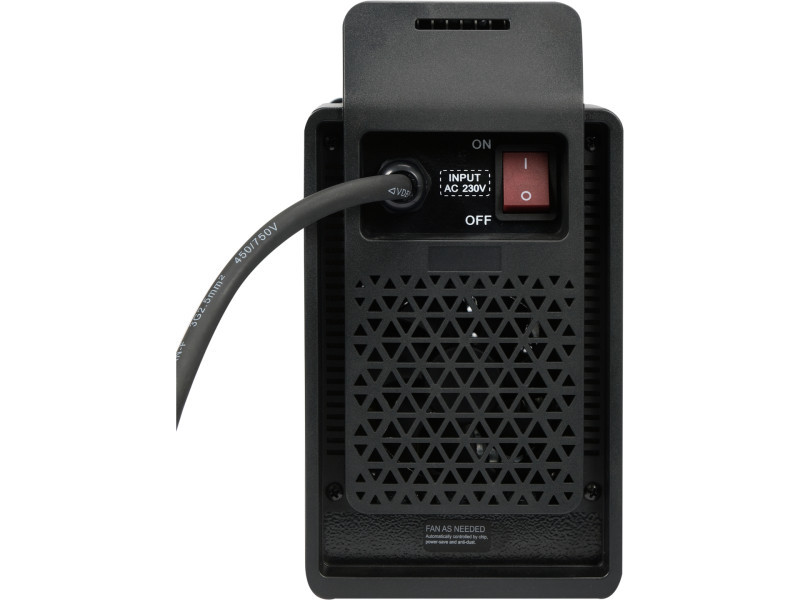

Ochrana proti preťaženiu a prehriatiu (ventilátor podľa potreby) - mikroprocesor YT-81357 testuje v reálnom čase teplotu kritických komponentov. V závislosti od teploty najprv reguluje rýchlosť ventilátora, ale ak teplota dosiahne príliš vysokú úroveň, mikroprocesor jemne zníži výstupný prúd, čo umožňuje vyhorenie elektrody alebo regulované ukončenie zvárania. U väčšiny zváracích strojov na trhu moment prehriatia znamená, že zvárací prúd sa okamžite vypne, často s tým, že je potrebné vykonať mechanické nastavenia na zváraných dieloch. Tento problém sa pri YT-81357 nevyskytuje.
