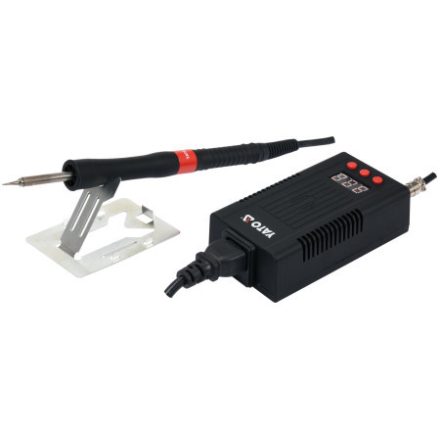

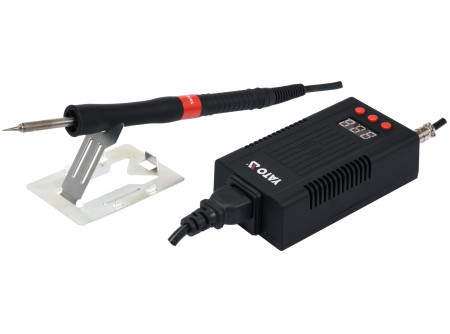

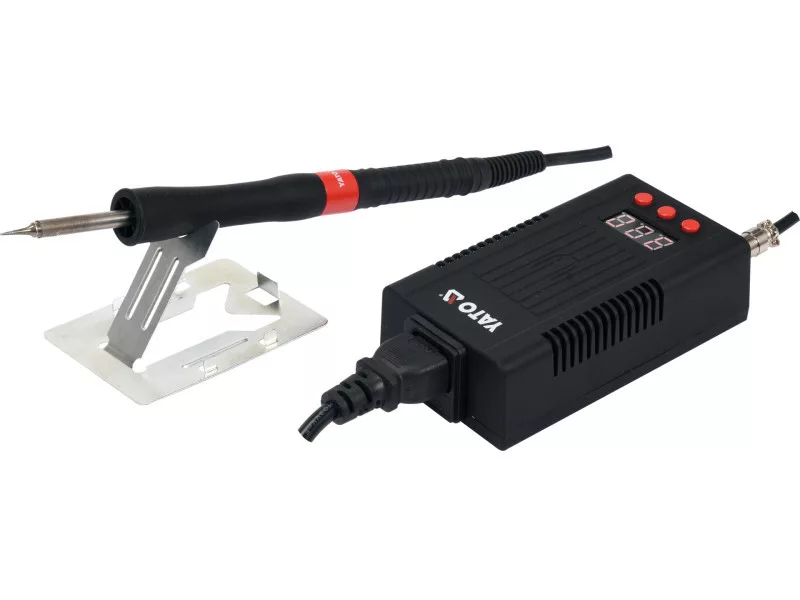

YATO Spájkovacia stanica 75 W T12 LED displej

Spájkovacia stanica YT-82461 s digitálnym LED displejom, reguláciou teploty a funkciou kalibrácie teploty bola navrhnutá na použitie so spájkovacím hrotom so zabudovaným ohrievačom. Spájkovací hrot typu T12 je kombináciou odporového drôtu s keramickou dutinkou, snímača teploty a vysokokvalitného spájkovacieho hrotu. Integrovaná konštrukcia hrotu so šípkou umožňuje expresné zahrievanie a veľmi rýchly účinok stabilizácie teploty. Stanica Yato je jednou z mála na trhu s prídavnou funkciou na predĺženie životnosti ohrievača a teplotného snímača, čo výrazne zlepšuje ekonomiku spájkovacieho hrotu integrovanej konštrukcie. Baňka spájkovačky umožňuje rýchlu výmenu spájkovacích hrotov, je veľmi príjemná na dotyk a vyznačuje sa jednou z najnižších vzdialeností uchopenia rukoväte od spájkovacieho bodu, čo je veľmi užitočné pri presnej práci.

• výkon: 75W
• teplotný rozsah: 90 - 480°C
• presnosť teploty: +- 2 °C
• stabilizácia teploty
• kalibrácia teploty
• tlačidlo zapnutia a vypnutia na prednej strane

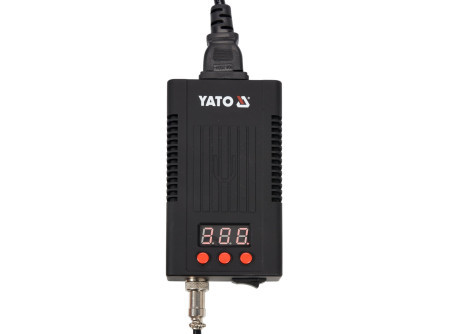

Digitálny displej s červeným LED podsvietením nás informuje o:

• nastavenej a potom skutočnej teplote hlavnej plachty
• nastavení funkcie kalibrácie teploty

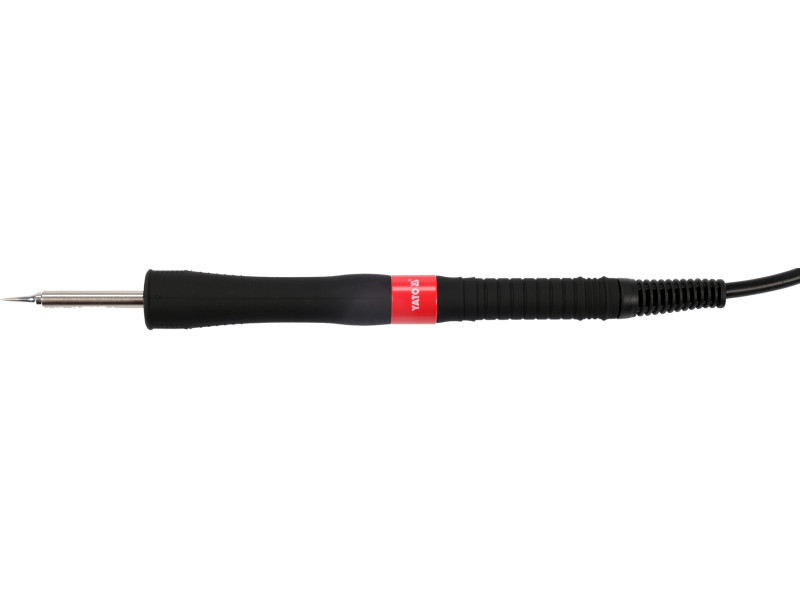

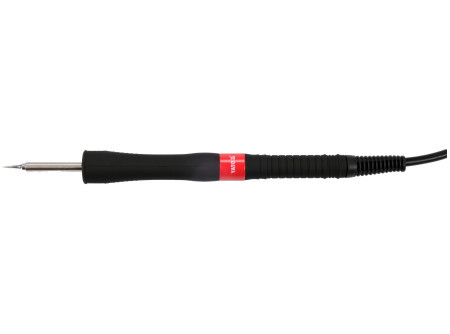

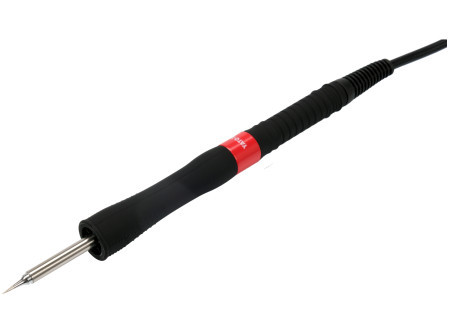

spájkovacia banka:

• pracovné napätie ohrievača: do 24 V
• typ spájkovacieho hrotu: T12
• rýchlovýmenný hrot
• ohrievač a teplotný snímač integrovaný v spájkovacom hrote
• štíhla rukoväť z vysokokvalitného plastu
• Krátka vzdialenosť medzi rukoväťou a spájkovacím hrotom: len 45 mm výstupok spájkovacieho hrotu
• Tepelne odolný, flexibilný kábel
• dĺžka kábla: 1,05 m
• hmotnosť spájkovačky s hrotom a drôtom: približne 65 g
• Spájkovací hrot T12-ILS je súčasťou dodávky - na presnú prácu, priemer hrotu len 0,15 mm

Spájkovacia stanica YT-82461 sa zahreje na prevádzkovú teplotu 350 °C za približne 20 sekúnd, pričom na približne 85 % nastavenia, v tomto prípade na približne 300 °C, sa zahreje za 7 sekúnd.

Hroty šípok T12 - výhody a nevýhody a vplyv riadenia spotreby energie na ich životnosť:

Jednou z najväčších výhod integrovanej konštrukcie spájkovacích hrotov je odstránenie problému odporu vzduchu medzi spájkovacím hrotom a snímačom teploty. Snímač teploty v spájkovacích hrotoch typu T12 je zapojený do série s ohrievačom* a je umiestnený v spájkovacom hrote čo najbližšie k jeho špičke. Akákoľvek zmena teploty, napr. pri spájkovaní veľkých súčiastok, je tak takmer okamžite zaznamenaná funkciou stabilizácie teploty, ktorá v reálnom čase upraví výkon prístroja tak, aby sa zachovalo nastavené nastavenie**.

Ďalšou výhodou, ktorú oceňujú mnohí používatelia, je rýchlosť výmeny spájkovacieho hrotu a dokonca možnosť jeho výmeny bez toho, aby sa muselo čakať na vychladnutie hrotu. Na to stačí zahriaty hrot uchopiť pomocou žiaruvzdorného materiálu a vysunúť ho z spájkovacej banky.

Sériové spojenie snímača teploty a ohrievača má nepochybne mnoho výhod, ale jeho nevýhodou je aj zníženie životnosti samotného snímača. Spájkovacia stanica Yato YT-82461 je jednou z mála na trhu so špeciálnou funkciou obmedzujúcou negatívny vplyv takéhoto riešenia:

V poslednej fáze nahrievania hrotu softvér stanice postupne znižuje výkon ohrievača skôr, ako dosiahne 100 % nastavenia. Napríklad pri nastavení teploty 350 °C bude stanica pracovať na plný výkon až do približne 85 % nastavenia a potom bude postupne znižovať tento výkon na posledných 15 %. Tento typ regulácie obmedzuje negatívny vplyv nárazového zvýšenia výkonu na samotnú stanicu aj na prvky hlavnej plachty. Inteligentné riadenie výkonu má pozitívny vplyv aj na presné fungovanie funkcie stabilizácie teploty.

Ďalšie funkcie:

Funkcia stabilizácie teploty umožňuje udržiavať prednastavenú teplotu spájkovacieho hrotu pri rôznych podmienkach potreby tepla na vytvorenie správneho spájkovacieho spoja. V závislosti od veľkosti spájkovanej súčiastky a spájkovacieho poľa vydáva spájkovací hrot viac alebo menej tepla a zariadenie pomocou zabudovaného snímača teploty hrotu nepretržite sníma aktuálnu hodnotu a porovnáva ju s nastavenou teplotou, potom podľa potreby zvyšuje alebo znižuje spotrebu energie, aby udržalo nastavenú teplotu.

Funkcia kalibrácie teploty umožňuje kalibrovať snímač teploty zabudovaný v hrote. V závislosti od kvality, veľkosti a opotrebovania hrotnice si náročný používateľ môže snímač kalibrovať sám pomocou zariadenia na meranie teploty. Správne odčítanie má nielen pozitívny vplyv na stabilitu teploty, ale skúsenému používateľovi tiež pomáha vyhnúť sa chybe prehriatia plošného spoja.

Pozor.

*Snímač teploty v šípkach T12 je zapojený do série s odporovým vodičom/ohrievačom a komunikácia s riadiacim obvodom prebieha cez vodiče napájajúce ohrievač. V tomto type konštrukcie zvyčajne špeciálny riadiaci obvod preruší napájanie ohrievača na menej ako milisekundu, sníma teplotu hrotu hrotu šípky a podľa potreby priebežne upravuje parametre spotreby energie. Ide o cyklický proces, ktorý nie je počas bežnej prevádzky badateľný a má za následok stabilizáciu teploty hrotu hlavového strmeňa.

**Pre porovnanie, stabilizácia teploty v zariadeniach s konštrukciou banky s ohrievačom a nasúvacím hrotom je oneskorená vplyvom odporu vzduchu. Vzduch vo voľnom priestore medzi hrotom šípu a ohrievačom sa tiež musí ohriať alebo ochladiť, čo ďalej predlžuje reakciu snímača teploty zabudovaného v ohrievači. Stabilizácia, najmä v starších konštrukciách, kde bol snímač teploty zabudovaný v strede vykurovacieho telesa, bola pomalá. Moderné banky, ako napríklad banky YT-82456, YT-82458 a YT-82459, majú ohrievače novej generácie so špeciálnym tvarom a so snímačom teploty umiestneným na konci ohrievača. Hrot šípky tak dobre prilieha k ohrievaču a vplyv odporu vzduchu na stabilizačnú funkciu je znížený na minimum.
